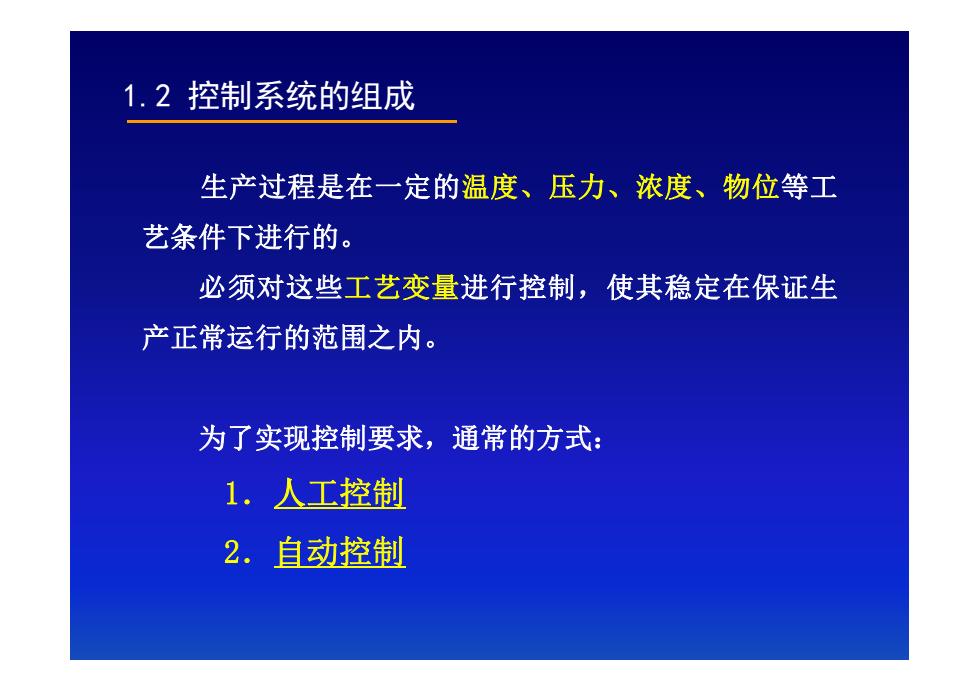

1.2控制系统的组成 生产过程是在一定的温度、压力、浓度、物位等工 艺条件下进行的。 必须对这些工艺变量进行控制，使其稳定在保证生 产正常运行的范围之内。 为了实现控制要求，通常的方式： 1.人工控制 2.自动控制
1.2 控制系统的组成 生产过程是在一定的温度、压力、浓度、物位等工 艺条件下进行的。 必须对这些工艺变量进行控制，使其稳定在保证生 产正常运行的范围之内。 为了实现控制要求，通常的方式： 1．人工控制 2．自动控制

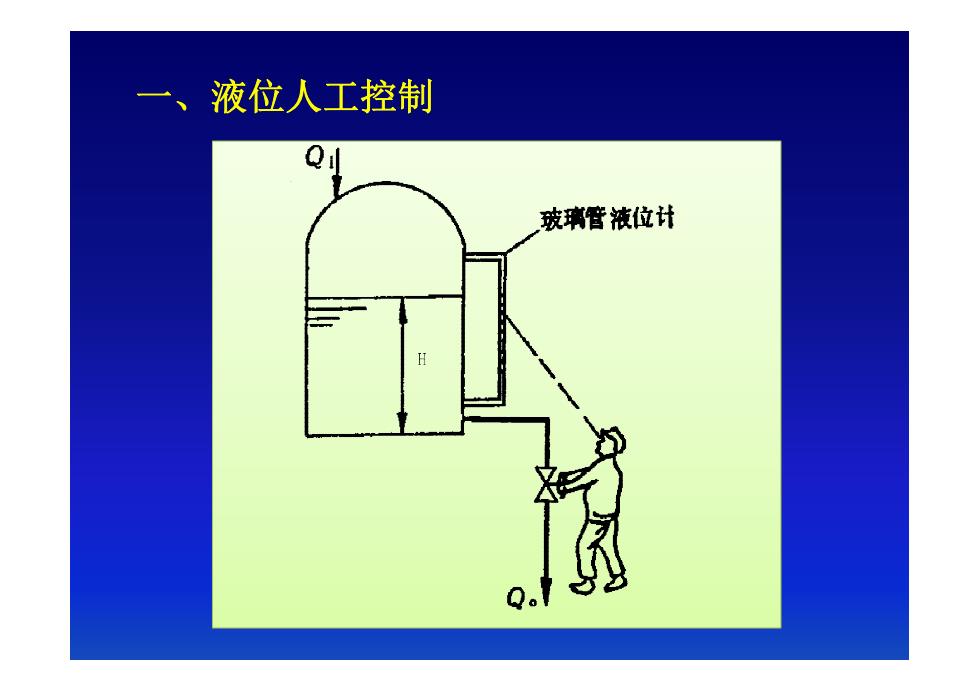

一、液位人工控制 玻璃管液位计 Q。1
一、液位人工控制
玻璃管液位计 步骤： Q 田团 (b)
步骤：

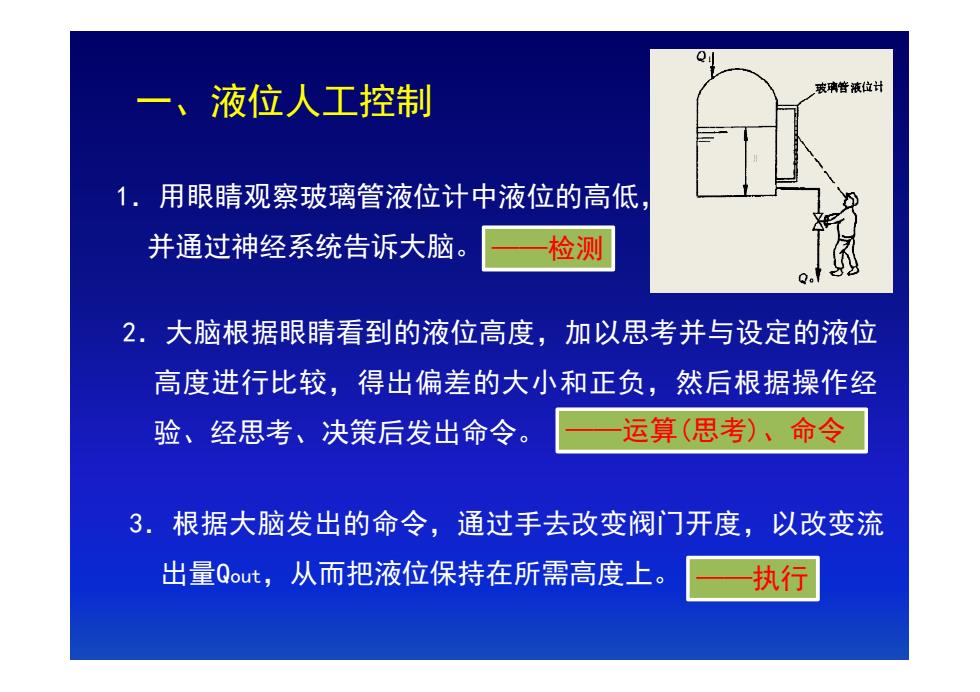

Q 一、液位人工控制 表璃管液位计 1.用眼睛观察玻璃管液位计中液位的高低， 并通过神经系统告诉大脑。 检测 2.大脑根据眼睛看到的液位高度，加以思考并与设定的液位 高度进行比较，得出偏差的大小和正负，然后根据操作经 验、经思考、决策后发出命令。 运算（思考）、命令 3.根据大脑发出的命令，通过手去改变阀门开度，以改变流 出量Qut,从而把液位保持在所需高度上。 执行
一、液位人工控制 1．用眼睛观察玻璃管液位计中液位的高低， 并通过神经系统告诉大脑。 2．大脑根据眼睛看到的液位高度，加以思考并与设定的液位 高度进行比较，得出偏差的大小和正负，然后根据操作经 验、经思考、决策后发出命令。 3．根据大脑发出的命令，通过手去改变阀门开度，以改变流 出量Qout，从而把液位保持在所需高度上。 ——检测 ——运算(思考)、命令 ——执行

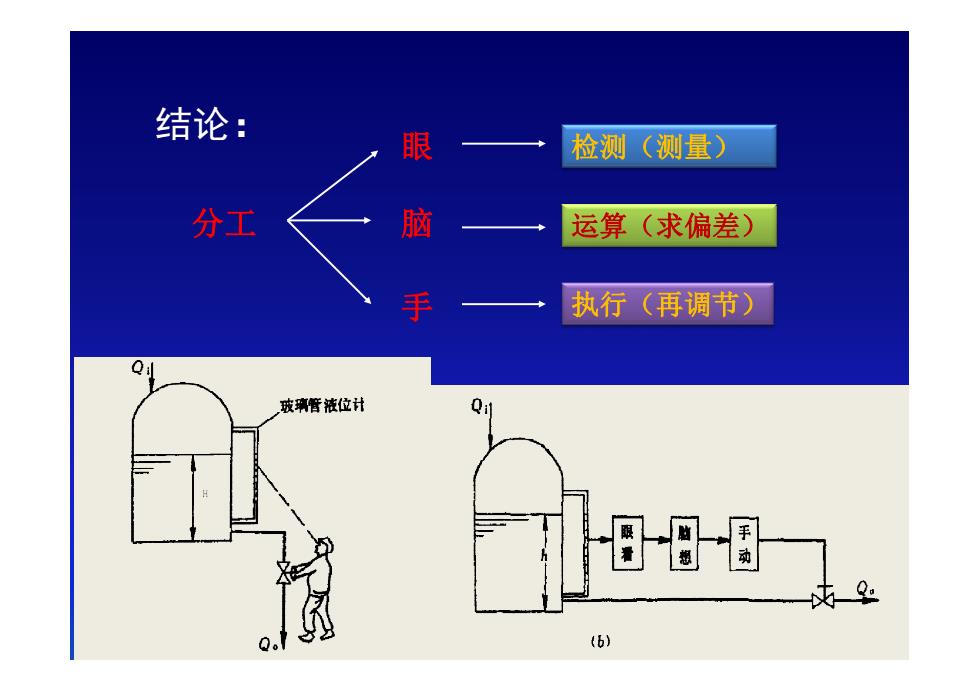

结论： 眼 检测（测量） 分工 脑 运算（求偏差） 执行（再调节） Q 玻璃管液位计 Q (b)
结论 ： 分工 眼脑手 检测 （测量 ） 运算 （求偏差 ） 执行 （再调节 ）
