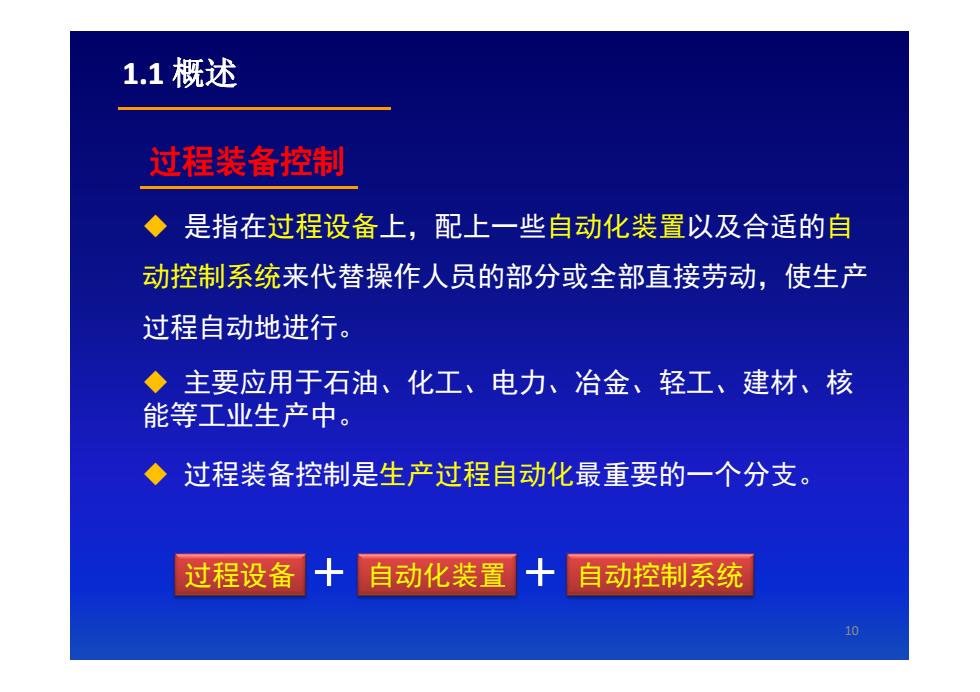

1.1概述 过程装备控制 ◆是指在过程设备上，配上一些自动化装置以及合适的自 动控制系统来代替操作人员的部分或全部直接劳动，使生产 过程自动地进行。 ◆主要应用于石油、化工、电力、冶金、轻工、建材、核 能等工业生产中。 ◆过程装备控制是生产过程自动化最重要的一个分支。 过程设备 自动化装置 自动控制系统 10
10 过程装备控制 1.1 概述 是指在过程设备上，配上一些自动化装置以及合适的自 动控制系统来代替操作人员的部分或全部直接劳动，使生产 过程自动地进行。 主要应用于石油、化工、电力、冶金、轻工、建材、核 能等工业生产中。 过程装备控制是生产过程自动化最重要的一个分支。 过程设备 + 自动化装置 + 自动控制系统
工程组态 DCS操作站 人机界面 1.1概述 换作、监机 前台 中央控制室 生产过程自动化 4-20u 防爆烟 b工业 我场设备。.…。◆○测量仪表或变这器 利用自动化装置来管理生产过程的方法 集散控制系统(DC$)一部分的分布式控制系统 生产过程自动化是提高社会生产力的有力工具，可以发 挥以下作用： 品号 ·确保生产正常运行； ●提高产品质量，降低能耗； ●降低生产成本； ·改善劳动条件，减轻劳动强度。 生产过程自动化是衡量工业现代化水平的标志。 自动化装置已成为大型设备不可分割的重要组成部分
生产过程自动化是提高社会生产力的有力工具，可以发 挥以下作用： 确保生产正常运行； 提高产品质量，降低能耗； 降低生产成本； 改善劳动条件，减轻劳动强度。 1.1 概述 生产过程自动化 利用自动化装置来管理生产过程的方法。 生产过程自动化是衡量工业现代化水平的标志。 自动化装置已成为大型设备不可分割的重要组成部分
1.1概述 一.生产过程自动化系统的主要内容 过程装备及工艺过程 工艺参数(P、Q、t) 执行机构 自动检测系统 控制信号 自动调节系统 测量值(Px Qx tx) 测量值与设定值比较 设定值
一．生产过程自动化系统的主要内容 测量值（PX QX tX） 过程装备及工艺过程 执行机构 自动检测系统 自动调节系统 工艺参数（P、Q、t） 设定值 测量值与设定值比较 控制信号 1.1 概述

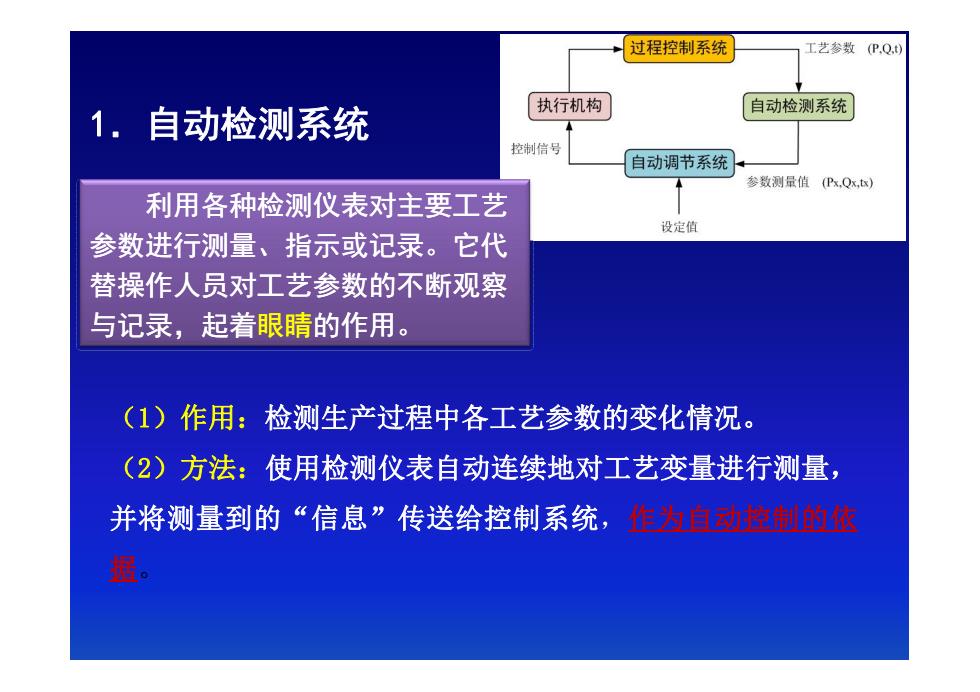

过程控制系统 工艺参数(P,Q, 1.自动检测系统 执行机构 自动检测系统 控制信号 自动调节系统 参数测最值(Px.Qx.tx) 利用各种检测仪表对主要工艺 设定值 参数进行测量、指示或记录。它代 替操作人员对工艺参数的不断观察 与记录，起着眼睛的作用。 (1)作用：检测生产过程中各工艺参数的变化情况。 (2)方法：使用检测仪表自动连续地对工艺变量进行测量， 并将测量到的“信息”传送给控制系统，作为自动控制的依
1．自动检测系统 利用各种检测仪表对主要工艺 参数进行测量、指示或记录。它代 替操作人员对工艺参数的不断观察 与记录，起着眼睛的作用。 （1）作用：检测生产过程中各工艺参数的变化情况。 （2）方法：使用检测仪表自动连续地对工艺变量进行测量， 并将测量到的“信息”传送给控制系统，作为自动控制的依 据
过程控制系统 工艺参数(P.Q,t) 2.自动调节系统 执行机构 自动检测系统 控制信号 自动调节系统 当生产过程中某一设备的工艺条 参数测量值(P,Qx,x) 件发生变化时，利用一些自动控制仪 设定值 表及装置，对一些工艺变量进行自动 调节，使它们在受到外界干扰影响偏 离正常状态后，能够自动地重新回复 到规定的范围之内，从而保证生产维 持正常或最佳的工艺操作状态。 (1)作用：利用工业调节器，对生产过程中的工艺变量进行自动调节。 (2)功能：当工艺变量受到外界干扰而偏离设定值时，调节器输出差 值，驱动执行器动作，使工艺变量重新回到设定范围内，从而保证生产的 正常进行
2．自动调节系统 （1）作用：利用工业调节器，对生产过程中的工艺变量进行自动调节。 （2）功能：当工艺变量受到外界干扰而偏离设定值时，调节器输出差 值，驱动执行器动作，使工艺变量重新回到设定范围内，从而保证生产的 正常进行。 当生产过程中某一设备的工艺条 件发生变化时，利用一些自动控制仪 表及装置，对一些工艺变量进行自动 调节，使它们在受到外界干扰影响偏 离正常状态后，能够自动地重新回复 到规定的范围之内，从而保证生产维 持正常或最佳的工艺操作状态
