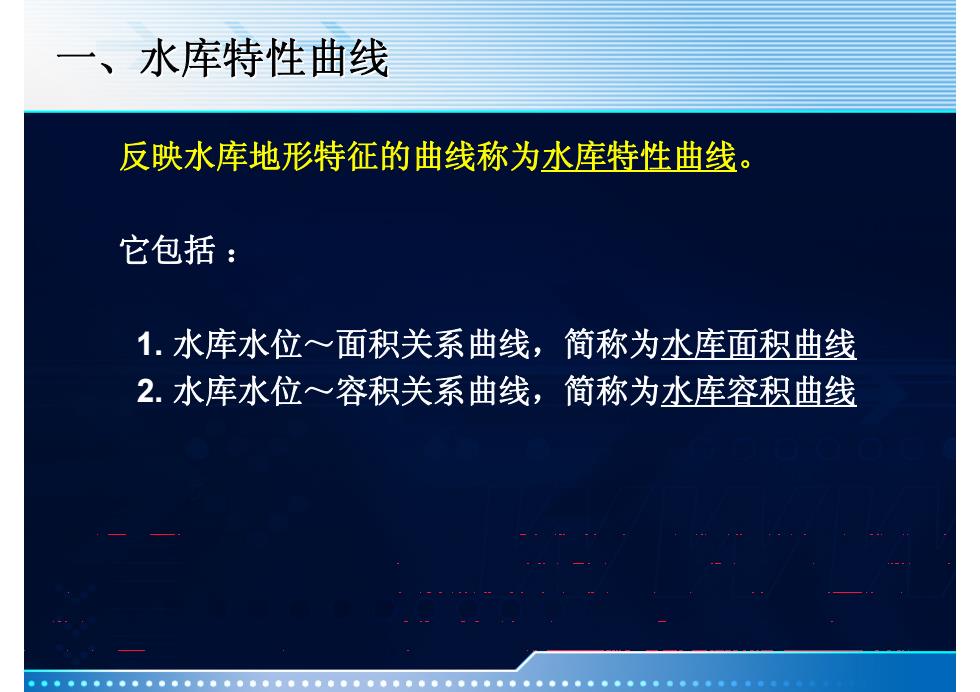

一、水库特性曲线 反映水库地形特征的曲线称为水库特性曲线。 它包括： 1.水库水位~面积关系曲线，简称为水库面积曲线 2.水库水位~容积关系曲线，简称为水库容积曲线
一、水库特性曲线 一、水库特性曲线 反映水库地形特征的曲线称为水库特性曲线 。 它包括 ： 1. 水库水位～面积关系曲线，简称为水库面积曲线 2. 水库水位～容积关系曲线，简称为水库容积曲线
水库面积曲线 水库面积曲线指水库水位与水面面积的关系曲线。 库区内某一水位高程的等高线和坝轴线所包括的面积 ,即为该水位的水库水面面积。 水面面积随水库水位的变化而改变的情况，取决于水 库河谷平面形状。 中色位中中◆●●中息中。中电电电多●每电年年电色电电自色意电电●电中●息电
水库面积曲线 水库面积曲线指水库水位与水面面积的关系曲线。 库区内某一水位高程的等高线和坝轴线所包括的面积 ，即为该水位的水库水面面积。 水面面积随水库水位的变化而改变的情况，取决于水 库河谷平面形状

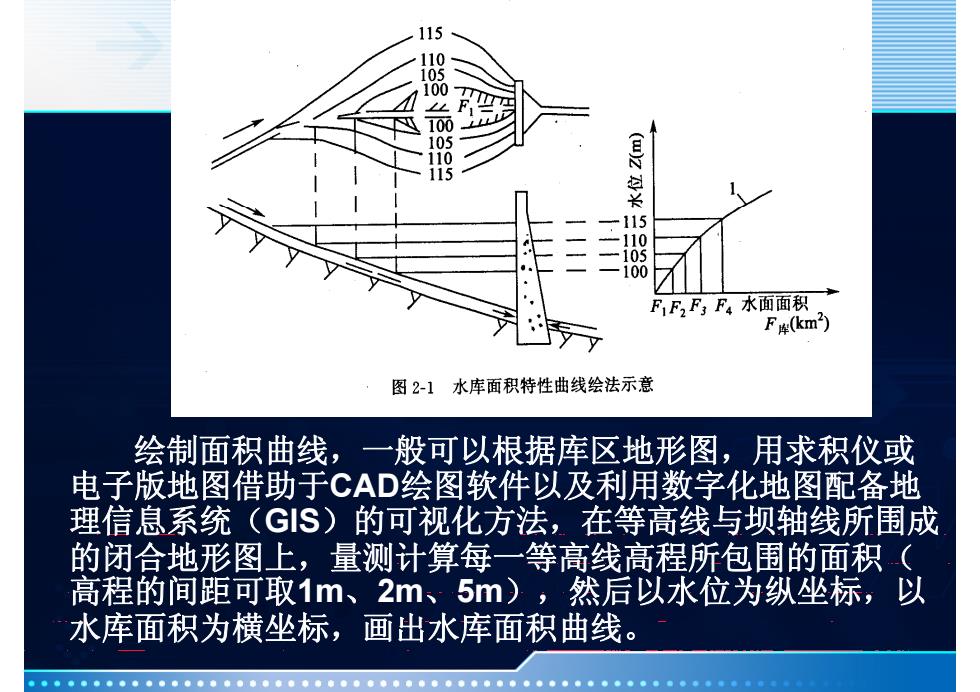

115 110 么硕奶1015 5 8 0 FF,F4水面面积· F库(km2) 图2-1水库面积特性曲线绘法示意 绘制面积曲线，一般可以根据库区地形图，用求积仪或 电子版地图借助于CAD绘图软件以及利用数字化地图配备地 理信息系统(GS)的可视化方法，在等高线与坝轴线所围成 的闭合地形图上，量测计算每一等高线高程所包围的面积( 高程的间距可取1m、2m、5m),然后以水位为纵坐标，以 水库面积为横坐标，画出水库面积曲线
绘制面积曲线，一般可以根据库区地形图，用求积仪或 电子版地图借助于CAD绘图软件以及利用数字化地图配备地 理信息系统（GIS）的可视化方法，在等高线与坝轴线所围成 的闭合地形图上，量测计算每一等高线高程所包围的面积（ 高程的间距可取1m 、2m 、5m），然后以水位为纵坐标，以 水库面积为横坐标，画出水库面积曲线

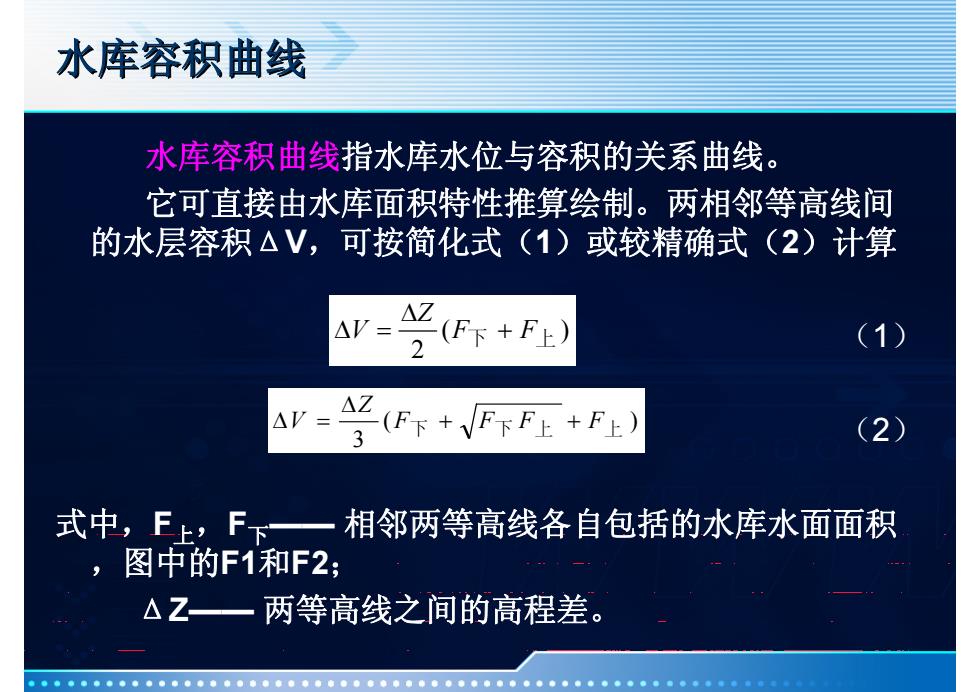

水库容积曲线 水库容积曲线指水库水位与容积的关系曲线。 它可直接由水库面积特性推算绘制。两相邻等高线间 的水层容积△V,可按简化式(1)或较精确式(2)计算 △Z △V (F下+F上 AV =5 (5下+FFE+FE) 式中，E上，F下一 相邻两等高线各自包括的水库水面面积 ,图中的F1和F2; △Z一 两等高线之间的高程差
水库容积曲线 水库容积曲线指水库水位与容积的关系曲线。 它可直接由水库面积特性推算绘制。两相邻等高线间 的水层容积ΔV，可按简化式（1）或较精确式（2）计算 （1） （2） 式中，F上，F下—— 相邻两等高线各自包括的水库水面面积 ，图中的F1和F2； ΔZ—— 两等高线之间的高程差。 ( ) 2 F下 F上 Z V + Δ Δ = ( ) 3 F下 F下 F上 F上 Z V + + Δ Δ =

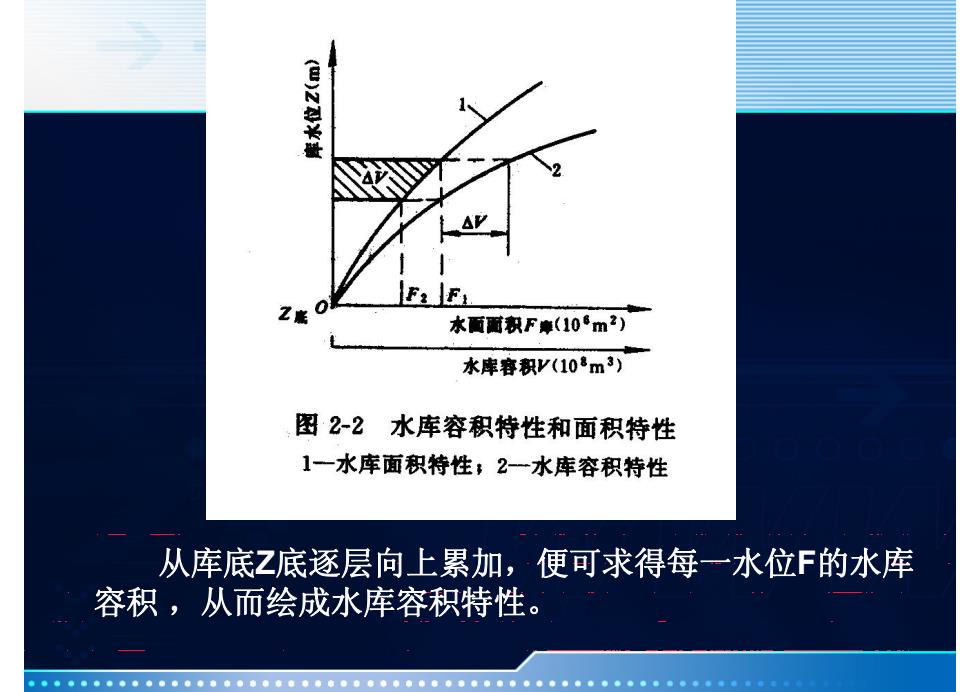

水面面积F(10m2) 水库容积V(108m3) 图2-2水库容积特性和面积特性 1一水库面积特性，2一水库容积特性 从库底Z底逐层向上累加，便可求得每一水位F的水库 容积，从而绘成水库容积特性
从库底Z底逐层向上累加，便可求得每一水位F的水库 容积 ，从而绘成水库容积特性
