·基本结构 1.电光系统 主要由氘灯、钨灯、和相应的电源组成。 对整机的稳定性影响很大，使仪器不稳定的主要原因之一 2.光学系统 包括外光路系统（转向平面镜、聚光镜）、与单色器两个主要部分 单色器是杂散光的主要来源，是整机主要分析误差的来源之一 3.光电系统 一般有光电管、光电倍增管、硅光电池、二极管阵列等 是将光信号变为电信号的关键部件 直接影响仪器的灵敏度和适用范围 4.电子系统 主要由放大器、A/D变换器等组成 是仪器噪声的主要来源部件 其中，放大器是影响整机灵敏度、稳定性的主要部件之一 5.数据处理、输出打印系统 是决定整机自动化程度的关键部件 其中，软件部分直接影响整机质量
l 基本结构 1. 电光系统 主要由氘灯、钨灯、和相应的电源组成。 对整机的稳定性影响很大，使仪器不稳定的主要原因之一 2. 光学系统 包括外光路系统（转向平面镜、聚光镜）、与单色器两个主要部分 单色器是杂散光的主要来源，是整机主要分析误差的来源之一 3. 光电系统 一般有光电管、光电倍增管、硅光电池、二极管阵列等 是将光信号变为电信号的关键部件 直接影响仪器的灵敏度和适用范围 4. 电子系统 主要由放大器、A/D变换器等组成 是仪器噪声的主要来源部件 其中，放大器是影响整机灵敏度、稳定性的主要部件之一 5. 数据处理、输出打印系统 是决定整机自动化程度的关键部件 其中，软件部分直接影响整机质量

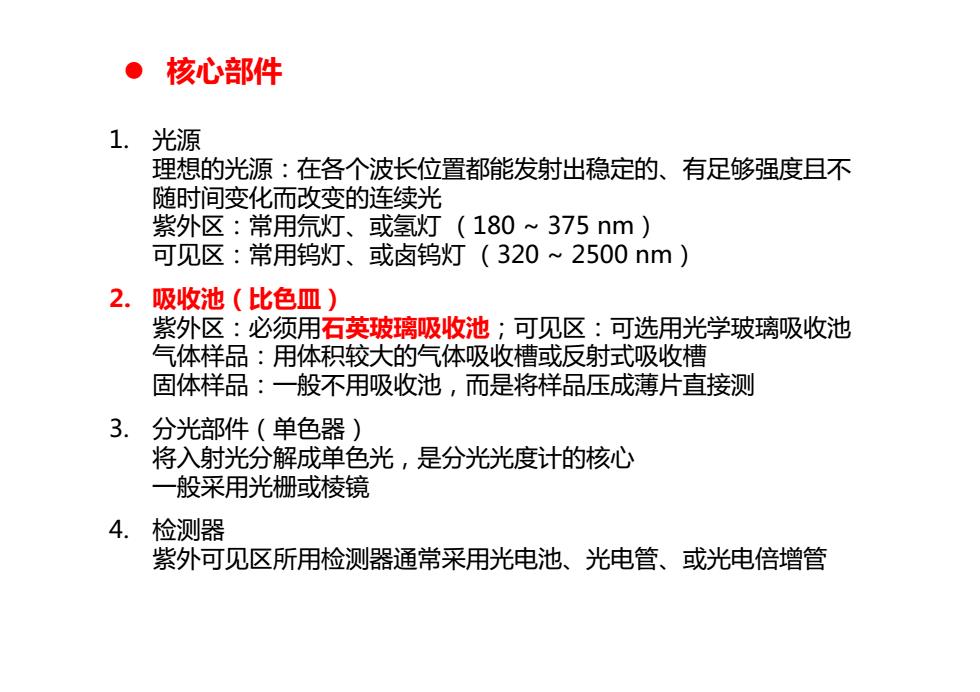

核心部件 1.光源 理想的光源：在各个波长位置都能发射出稳定的、有足够强度且不 随时间变化而改变的连续光 紫外区：常用氘灯、或氢灯（180~375nm) 可见区：常用钨灯、或卤钨灯（320~2500nm) 2.吸收池（比色皿） 紫外区：必须用石英玻璃吸收池；可见区：可选用光学玻璃吸收池 气体样品：用体积较大的气体吸收槽或反射式吸收槽 固体样品：一般不用吸收池，而是将样品压成薄片直接测 3.分光部件（单色器） 将入射光分解成单色光，是分光光度计的核心 一般采用光栅或棱镜 4.检测器 紫外可见区所用检测器通常采用光电池、光电管、或光电倍增管
l 核心部件 1. 光源 理想的光源：在各个波长位置都能发射出稳定的、有足够强度且不 随时间变化而改变的连续光 紫外区：常用氘灯、或氢灯 （180 ~ 375 nm） 可见区：常用钨灯、或卤钨灯 （320 ~ 2500 nm） 2. 吸收池（比色皿） 紫外区：必须用石英玻璃吸收池；可见区：可选用光学玻璃吸收池 气体样品：用体积较大的气体吸收槽或反射式吸收槽 固体样品：一般不用吸收池，而是将样品压成薄片直接测 3. 分光部件（单色器） 将入射光分解成单色光，是分光光度计的核心 一般采用光栅或棱镜 4. 检测器 紫外可见区所用检测器通常采用光电池、光电管、或光电倍增管

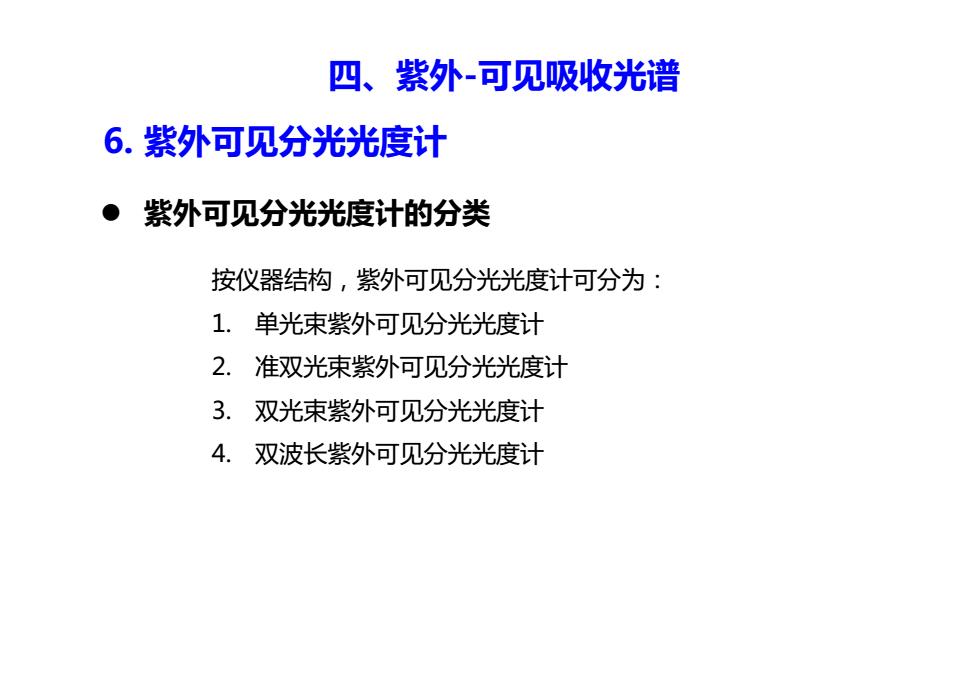

四、紫外-可见吸收光谱 6.紫外可见分光光度计 ·紫外可见分光光度计的分类 按仪器结构，紫外可见分光光度计可分为： 1.单光束紫外可见分光光度计 2.准双光束紫外可见分光光度计 3.双光束紫外可见分光光度计 4.双波长紫外可见分光光度计
l 紫外可见分光光度计的分类 按仪器结构，紫外可见分光光度计可分为： 1. 单光束紫外可见分光光度计 2. 准双光束紫外可见分光光度计 3. 双光束紫外可见分光光度计 4. 双波长紫外可见分光光度计 四、紫外-可见吸收光谱 6. 紫外可见分光光度计

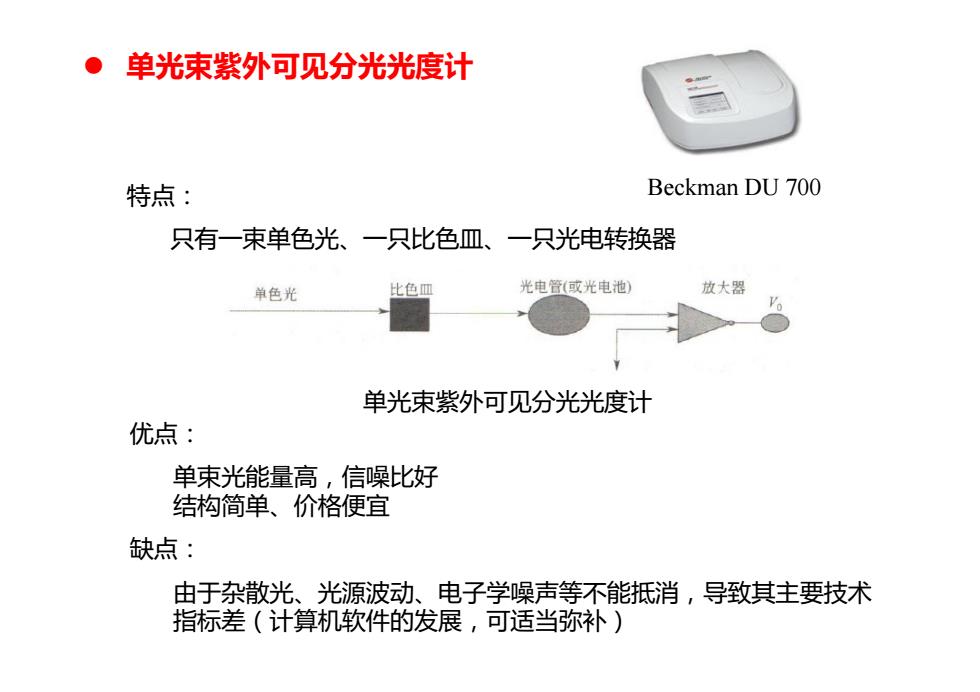

●单光束紫外可见分光光度计 特点： Beckman DU 700 只有一束单色光、一只比色皿、一只光电转换器 单色光 比色皿 光电管（或光电池 放大器 单光束紫外可见分光光度计 优点： 单束光能量高，信噪比好 结构简单、价格便宜 缺点： 由于杂散光、光源波动、电子学噪声等不能抵消，导致其主要技术 指标差（计算机软件的发展，可适当弥补）
l 单光束紫外可见分光光度计 特点： 只有一束单色光、一只比色皿、一只光电转换器 单光束紫外可见分光光度计 优点： 单束光能量高，信噪比好 结构简单、价格便宜 缺点： 由于杂散光、光源波动、电子学噪声等不能抵消，导致其主要技术 指标差（计算机软件的发展，可适当弥补） Beckman DU 700

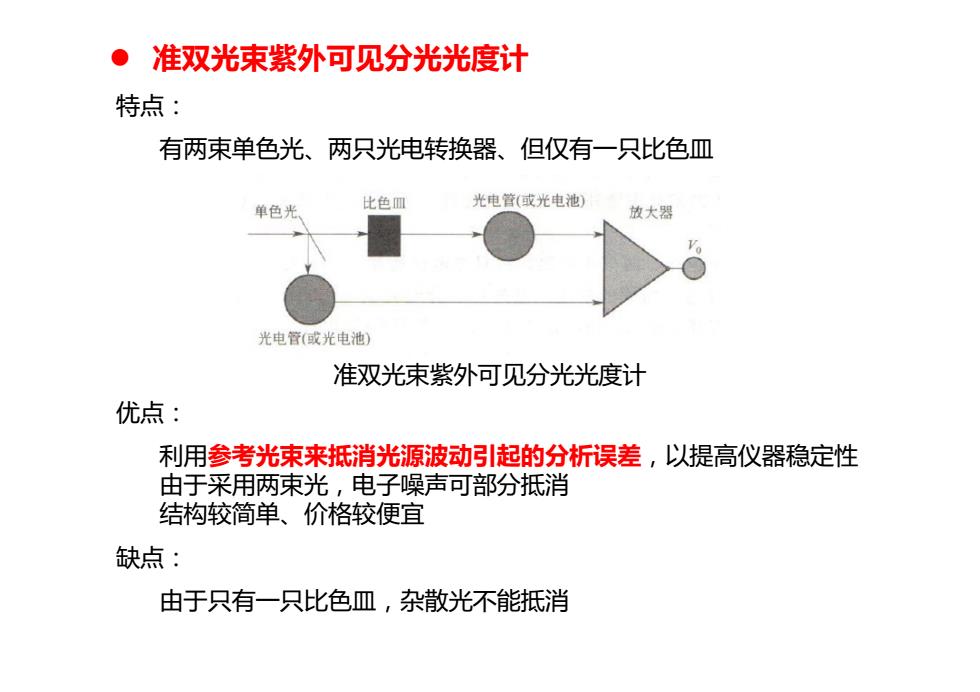

·准双光束紫外可见分光光度计 特点： 有两束单色光、两只光电转换器、但仅有一只比色皿 单色光 比色皿 光电管（或光电池） 放大器 光电管（或光电池） 准双光束紫外可见分光光度计 优点： 利用参考光束来抵消光源波动引起的分析误差，以提高仪器稳定性 由于采用两束光，电子噪声可部分抵消 结构较简单、价格较便宜 缺点： 由于只有一只比色皿，杂散光不能抵消
l 准双光束紫外可见分光光度计 特点： 有两束单色光、两只光电转换器、但仅有一只比色皿 优点： 利用参考光束来抵消光源波动引起的分析误差，以提高仪器稳定性 由于采用两束光，电子噪声可部分抵消 结构较简单、价格较便宜 缺点： 由于只有一只比色皿，杂散光不能抵消 准双光束紫外可见分光光度计
