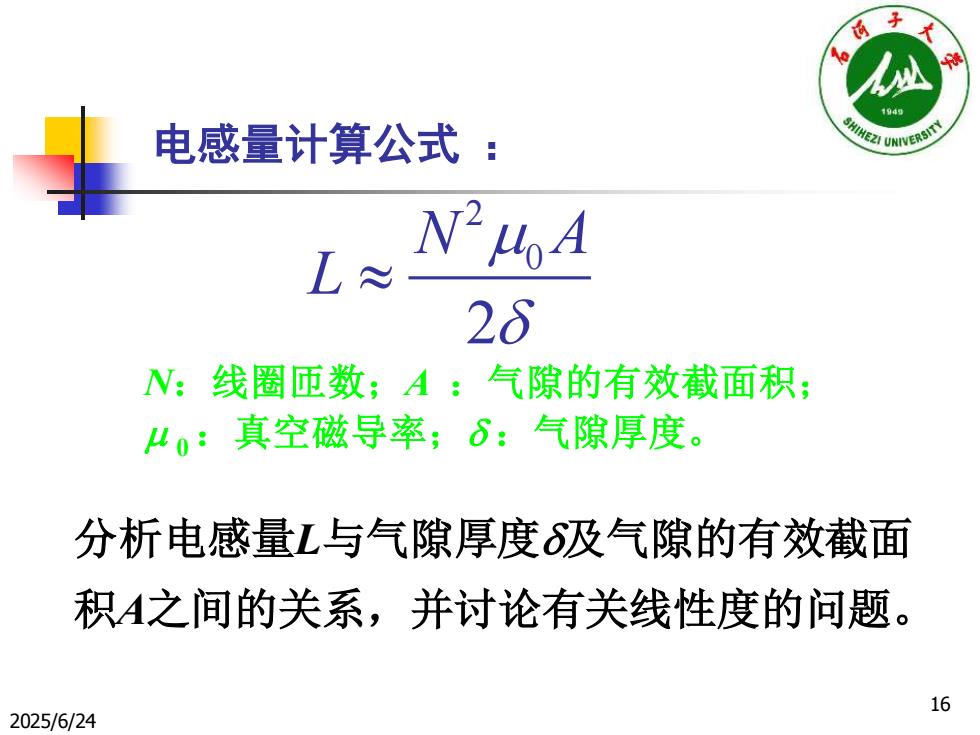

子NW1949UNIVERSI电感量计算公式：N?μoAL~28N：线圈匝数：A：气隙的有效截面积μo：真空磁导率；S：气隙厚度。分析电感量L与气隙厚度及气隙的有效截面积A之间的关系，并讨论有关线性度的问题162025/6/24
2025/6/24 16 电感量计算公式 ： 分析电感量L与气隙厚度及气隙的有效截面 积A之间的关系，并讨论有关线性度的问题。 2 0 2 N A L N：线圈匝数；A ：气隙的有效截面积； 0：真空磁导率； ：气隙厚度

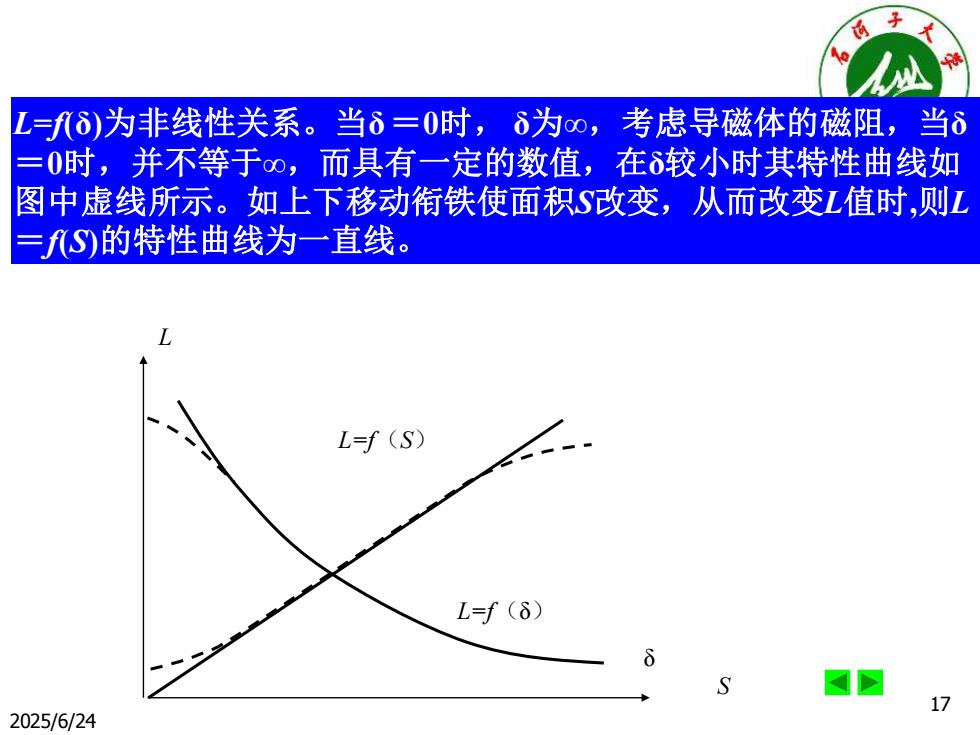

SL=f()为非线性关系。当=0时，为80，考虑导磁体的磁阻，当8三0时，并不等于8，而具有一定的数值，在较小时其特性曲线如图中虚线所示。如上下移动衔铁使面积S改变，从而改变L值时，则L一f(S)的特性曲线为一直线1L=f（S)L=f (8)8S172025/6/24
2025/6/24 17 L=f（S） L=f（δ） δ L S L=f(δ)为非线性关系。当δ＝0时， δ为∞，考虑导磁体的磁阻，当δ ＝0时，并不等于∞，而具有一定的数值，在δ较小时其特性曲线如 图中虚线所示。如上下移动衔铁使面积S改变，从而改变L值时,则L ＝f(S)的特性曲线为一直线

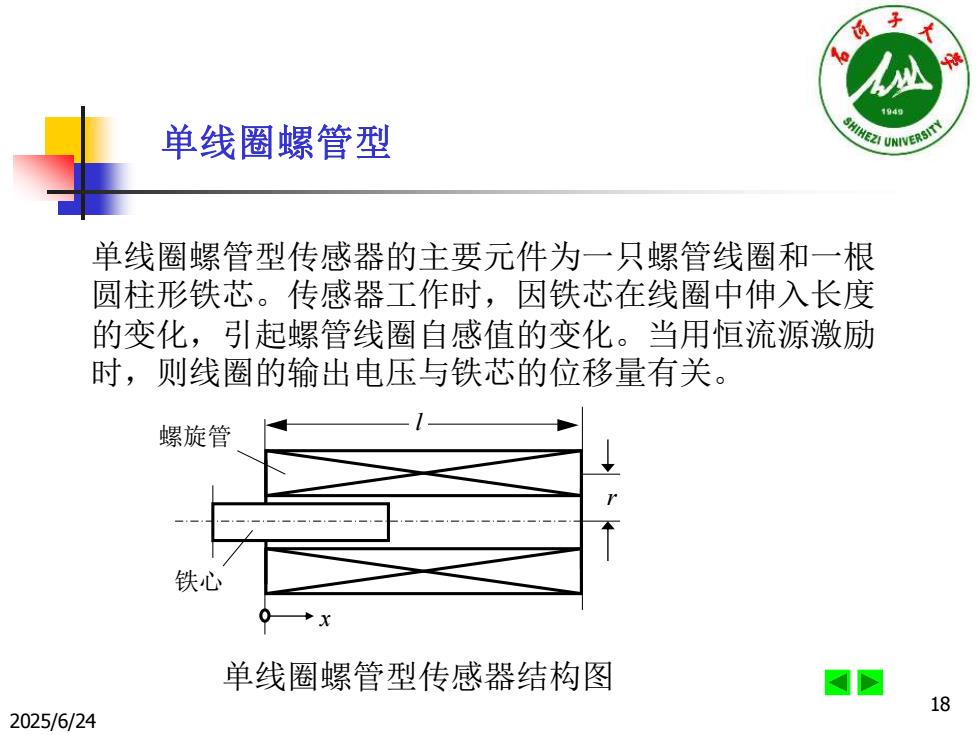

子M1949单线圈螺管型单线圈螺管型传感器的主要元件为一只螺管线圈和一根圆柱形铁芯。传感器工作时，因铁芯在线圈中伸入长度的变化，引起螺管线圈自感值的变化。当用恒流源激励时，则线圈的输出电压与铁芯的位移量有关。螺旋管铁心+x单线圈螺管型传感器结构图182025/6/24
2025/6/24 18 r x 螺旋管 铁心 单线圈螺管型传感器结构图 l 单线圈螺管型传感器的主要元件为一只螺管线圈和一根 圆柱形铁芯。传感器工作时，因铁芯在线圈中伸入长度 的变化，引起螺管线圈自感值的变化。当用恒流源激励 时，则线圈的输出电压与铁芯的位移量有关。 单线圈螺管型

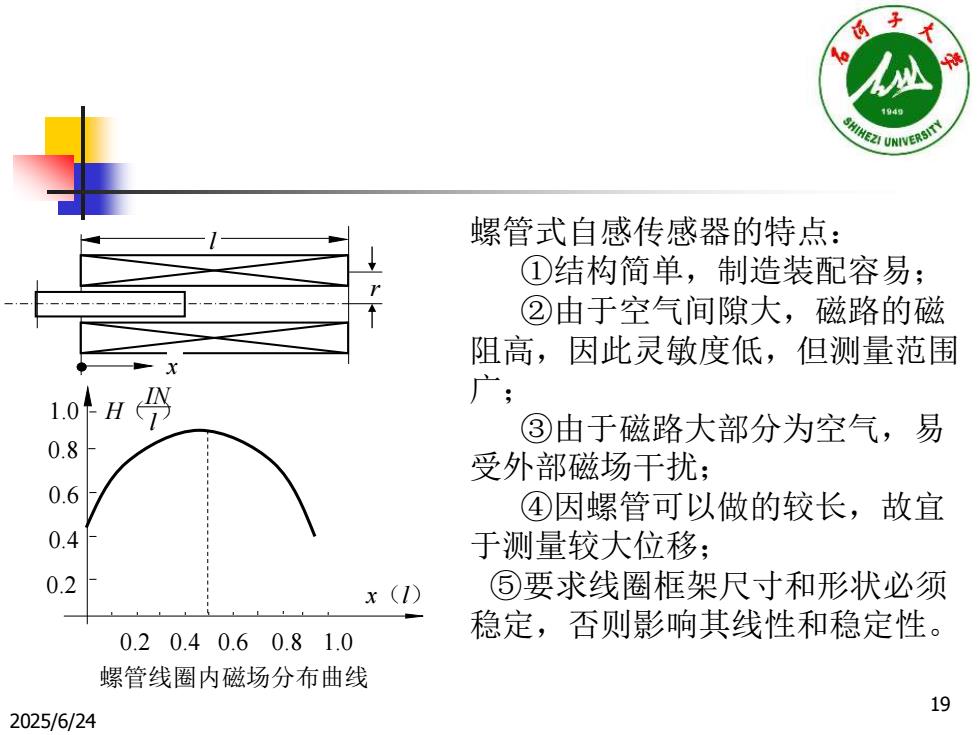

子M1949螺管式自感传感器的特点：①结构简单，制造装配容易；②由于空气间隙大，磁路的磁1阻高，因此灵敏度低，但测量范围广;1.0个H③由于磁路大部分为空气，易0.8受外部磁场干扰；0.6④因螺管可以做的较长，故宜0.4于测量较大位移；0.2③要求线圈框架尺寸和形状必须x()稳定，否则影响其线性和稳定性。0.20.40.60.81.0螺管线圈内磁场分布曲线192025/6/24
2025/6/24 19 螺管线圈内磁场分布曲线 r x l 1.0 0.8 0.6 0.4 0.2 0.2 0.4 0.6 0.8 1.0 H（ ） IN l x（l） 螺管式自感传感器的特点： ①结构简单，制造装配容易； ②由于空气间隙大，磁路的磁 阻高，因此灵敏度低，但测量范围 广； ③由于磁路大部分为空气，易 受外部磁场干扰； ④因螺管可以做的较长，故宜 于测量较大位移； ⑤要求线圈框架尺寸和形状必须 稳定，否则影响其线性和稳定性

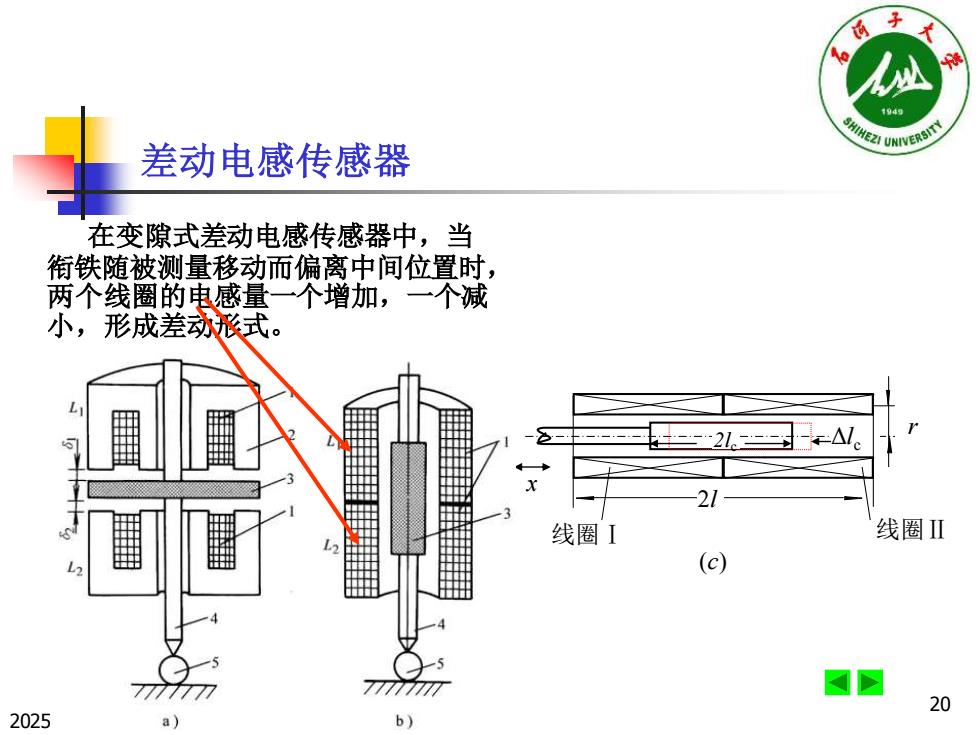

LoM1949UNIVER差动电感传感器在变隙式差动电感传感器中，当衔铁随被测量移动而偏离中间位置时两个线圈的电感量一个增加，一个减尔，形成差动旅式。21 线圈II线圈IL2(c)L202025b)
2025/6/24 20 差动电感传感器 2lc Δlc 2l 线圈Ⅰ 线圈Ⅱ r x (c) 在变隙式差动电感传感器中，当 衔铁随被测量移动而偏离中间位置时， 两个线圈的电感量一个增加，一个减 小，形成差动形式
