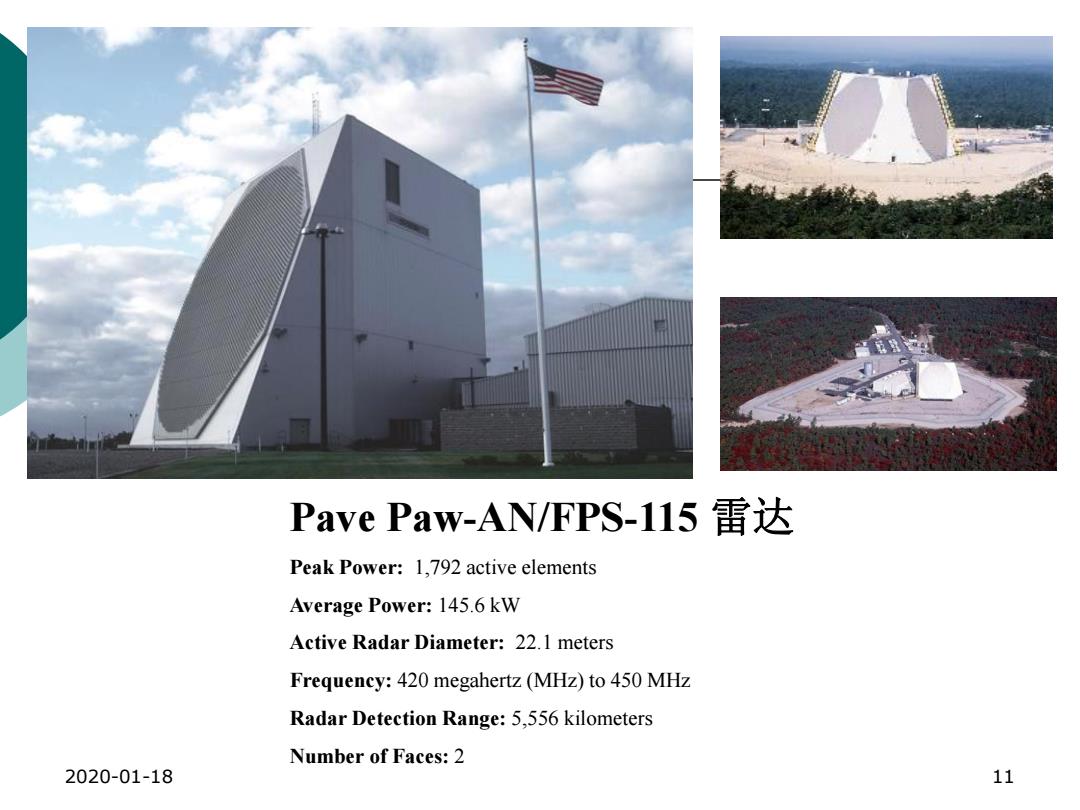

Pave Paw-AN/FPS-115雷达 Peak Power:1,792 active elements Average Power:145.6 kW Active Radar Diameter:22.1 meters Frequency:420 megahertz (MHz)to 450 MHz Radar Detection Range:5,556 kilometers Number of Faces:2 2020-01-18 11
2020-01-18 11 Pave Paw-AN/FPS-115 雷达 Peak Power: 1,792 active elements Average Power: 145.6 kW Active Radar Diameter: 22.1 meters Frequency: 420 megahertz (MHz) to 450 MHz Radar Detection Range: 5,556 kilometers Number of Faces: 2
宙斯盾武器系统 该系统的核心为AN/SPY-1型多功能相控 阵雷达，由相控阵天线、信号处理机、发 射机、接收机和雷达控制及辅助设备组成， 具备全空域自动快速搜索、自动目标探测 和多日标跟踪等功能。最大对空搜索距离 为400千米，可同时监视400个目标，自动 跟踪100个目标。日前己发展出AN/SPY 1A、AN/SPY-1B、AN/SPY-1B(V)、 AN/SPY-1D和AN/SPY-1D(V)六个型号。 2020-01-18 12
2020 -01 -18 12 宙斯盾武器系统 该系统的核心为AN/SPY- 1型多功能相控 阵雷达，由相控阵天线、信号处理机、发 射机、接收机和雷达控制及辅助设备组成， 具备全空域自动快速搜索、自动目标探测 和多目标跟踪等功能。最大对空搜索距离 为400千米，可同时监视400个目标，自动 跟踪100个目标。目前已发展出AN/SPY- 1A 、AN/SPY-1B 、AN/SPY-1B （ V）、 AN/SPY-1D 和AN/SPY-1D （ V）六个型号
(2)阵列在射电天文中的应用 在射电天文中，阵列一般是被动的，用于检测天上的物 体和估计其特征。一般采用非常长的地基阵列，长度为 几十到几千公里。代表系统有：NRAO的VLA阵列，和剑桥 的Telescope。典型结构包括有： 线性阵列，非等间距 平行的线性阵列 圆阵 三个伸出的臂，间距为120度， 具有相同的中心点 VLA阵列，27个天线，每个直径25米 2020-01-18 13
2020-01-18 13 (2) 阵列在射电天文中的应用 在射电天文中，阵列一般是被动的，用于检测天上的物 体和估计其特征。一般采用非常长的地基阵列，长度为 几十到几千公里。代表系统有：NRAO的VLA阵列，和剑桥 的Telescope。典型结构包括有： • 线性阵列，非等间距 • 平行的线性阵列 • 圆阵 • 三个伸出的臂，间距为120度， 具有相同的中心点 VLA阵列，27个天线，每个直径25米
(3)阵列在声纳中的应用 主动声纳和被动声纳 主动声纳系统向水中发射声波信号，然后接收回波信 号。传播中的因素包括：能量损失，吸收等。和感兴 趣的范围、水的深度和边界的自然特性，均有关系。 被动声纳系统，则接收传播来的声波信号，估计信号 的时域和空域特性，最大的用途是跟踪潜艇。 噪声包括： (1)环境噪声：来自舰船、动物、工业设备冰和爆炸等 的声音，在频率和空间上均有扩展； (2)自噪声：平台本身产生的噪声，如流动、机器噪声 (3) 混响噪声：由于发射信号的反射回来产生的噪声， 类似于雷达中的杂波。 2020-01-18 14
2020-01-18 14 (3) 阵列在声纳中的应用 主动声纳和被动声纳 •主动声纳系统向水中发射声波信号，然后接收回波信 号。传播中的因素包括：能量损失，吸收等。和感兴 趣的范围、水的深度和边界的自然特性，均有关系。 •被动声纳系统，则接收传播来的声波信号，估计信号 的时域和空域特性，最大的用途是跟踪潜艇。 噪声包括： (1) 环境噪声：来自舰船、动物、工业设备冰和爆炸等 的声音，在频率和空间上均有扩展； (2) 自噪声：平台本身产生的噪声，如流动、机器噪声 (3) 混响噪声：由于发射信号的反射回来产生的噪声， 类似于雷达中的杂波

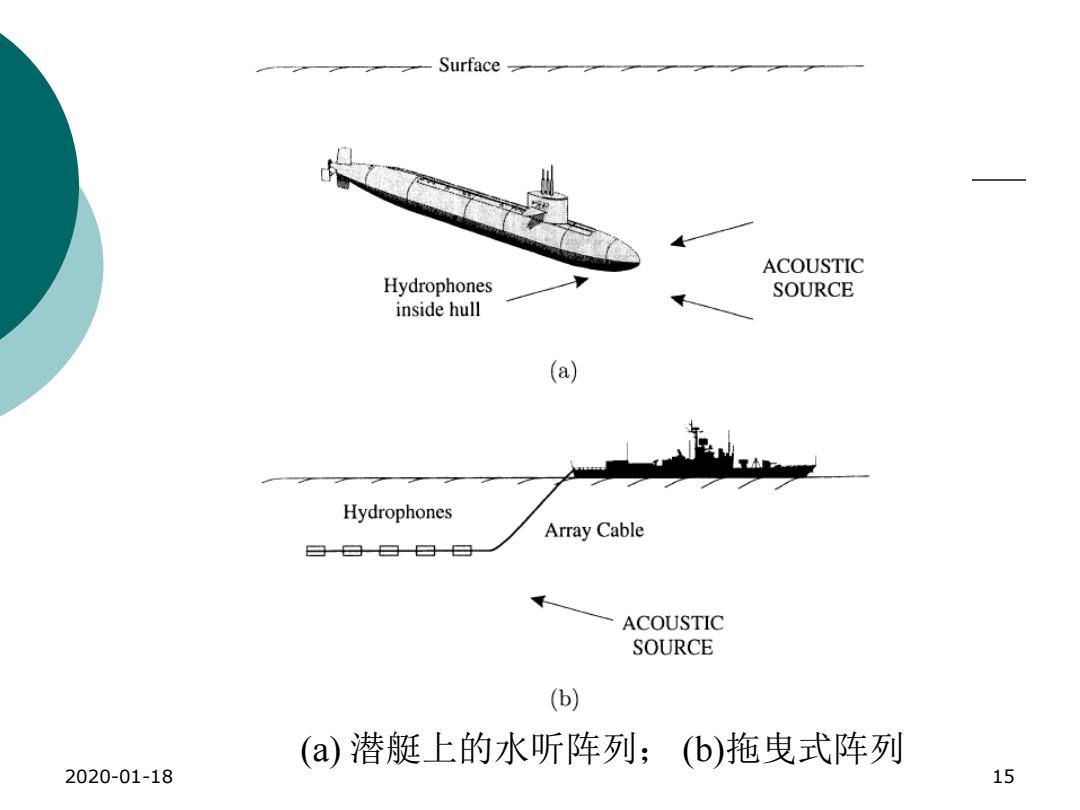

Surface→ ACOUSTIC Hydrophones SOURCE inside hull (a) Hydrophones Array Cable □□白马B ACOUSTIC SOURCE (b) (a)潜艇上的水听阵列；(b)拖曳式阵列 2020-01-18 15
2020 -01 -18 15 (a) 潜艇上的水听阵列； (b)拖曳式阵列
