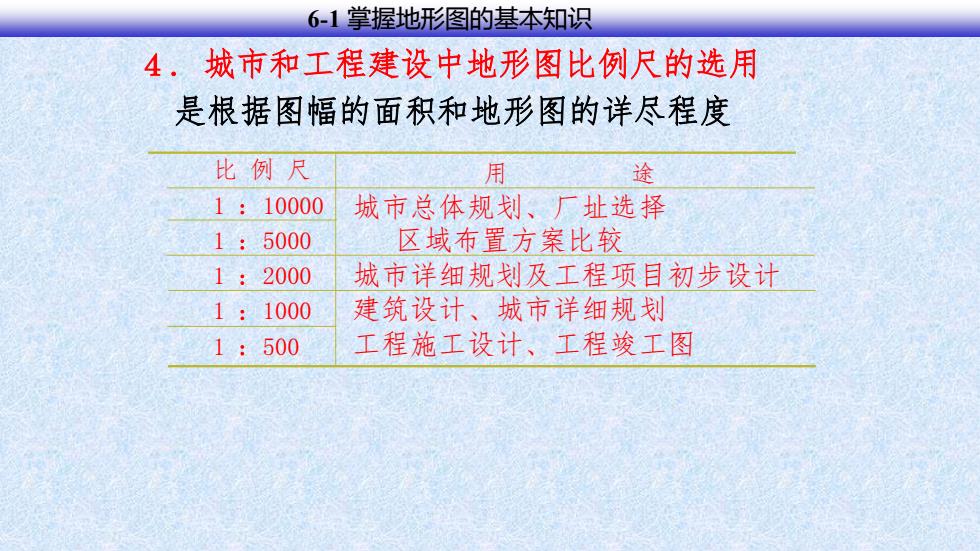

6-1掌握地形图的基本知识 4.城市和工程建设中地形图比例尺的选用 是根据图幅的面积和地形图的详尽程度 比例尺 用 途 1:10000 城市总体规划、厂址选择 1：5000 区域布置方案比较 1:2000 城市详细规划及工程项目初步设计 1:1000 建筑设计、城市详细规划 1:500 工程施工设计、工程竣工图
４. 城市和工程建设中地形图比例尺的选用 比 例 尺 1 : 10000 1 : 5000 1 : 2000 1 : 1000 1 : 500 城市总体规划、厂址选择 区域布置方案比较 城市详细规划及工程项目初步设计 建筑设计、城市详细规划 工程施工设计、工程竣工图 用 途 16 是根据图幅的面积和地形图的详尽程度 6-1 掌握地形图的基本知识

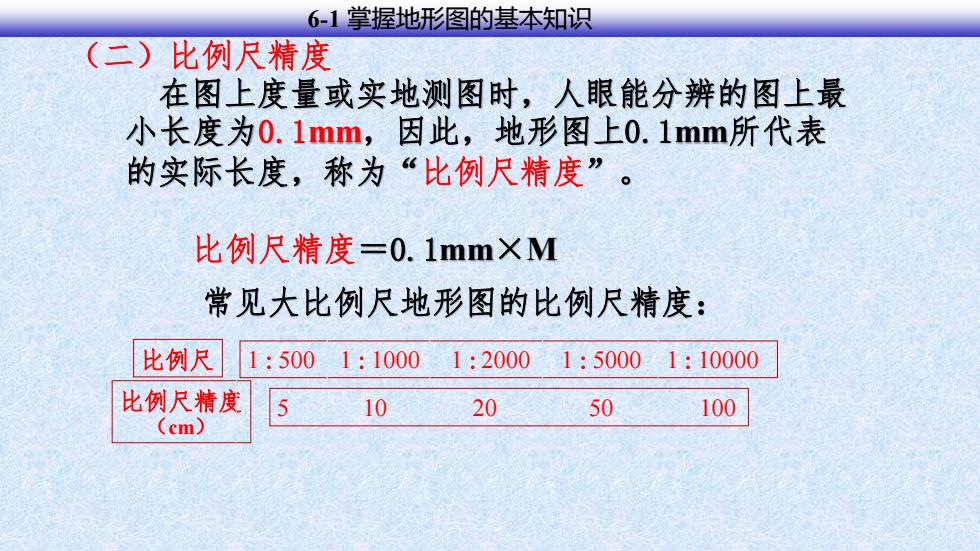

6-1掌握地形图的基本知识 (二)比例尺精度 在图上度量或实地测图时，人眼能分辨的图上最 小长度为0.1mm,因此，地形图上0.1mm所代表 的实际长度，称为“比例尺精度”。 比例尺精度=0.1mm×M 常见大比例尺地形图的比例尺精度： 比例尺 1:5001:1000 1:20001:50001:10000 比例尺精度 5 10 20 50 100 (cm)
（二）比例尺精度 比例尺 比例尺精度 （cm） 1 : 500 1 : 1000 1 : 2000 1 : 5000 1 : 10000 5 10 20 50 100 在图上度量或实地测图时，人眼能分辨的图上最 小长度为0.1mm，因此，地形图上0.1mm所代表 的实际长度，称为“比例尺精度” 。 比例尺精度＝0.1mm×M 17 常见大比例尺地形图的比例尺精度： 6-1 掌握地形图的基本知识

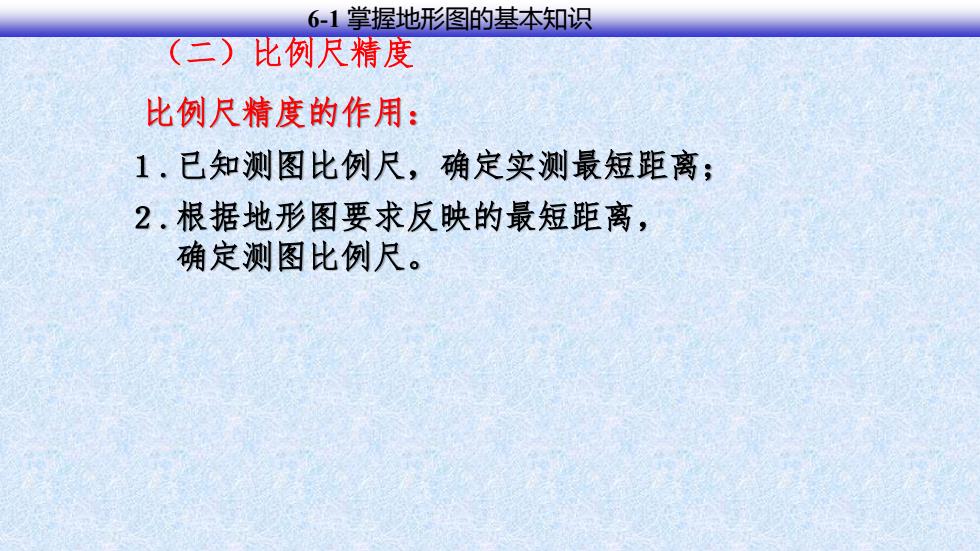

6-1掌握地形图的基本知识 (二)比例尺精度 比例尺精度的作用： 1.已知测图比例尺，确定实测最短距离； 2.根据地形图要求反映的最短距离， 确定测图比例尺
（二）比例尺精度 18 比例尺精度的作用： １.已知测图比例尺，确定实测最短距离； ２.根据地形图要求反映的最短距离， 确定测图比例尺。 6-1 掌握地形图的基本知识

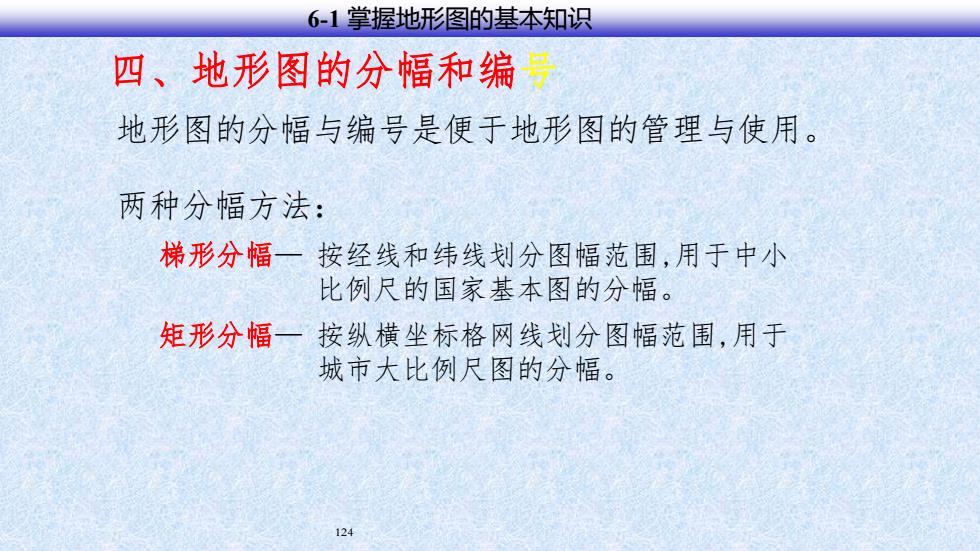

6-1掌握地形图的基本知识 四、地形图的分幅和编号 地形图的分幅与编号是便于地形图的管理与使用。 两种分幅方法： 梯形分幅一按经线和纬线划分图幅范围，用于中小 比例尺的国家基本图的分幅。 矩形分幅一按纵横坐标格网线划分图幅范围，用于 城市大比例尺图的分幅。 124
四、地形图的分幅和编号 地形图的分幅与编号是便于地形图的管理与使用。 两种分幅方法： 梯形分幅— 按经线和纬线划分图幅范围,用于中小 比例尺的国家基本图的分幅。 矩形分幅— 按纵横坐标格网线划分图幅范围,用于 城市大比例尺图的分幅。 124 19 6-1 掌握地形图的基本知识

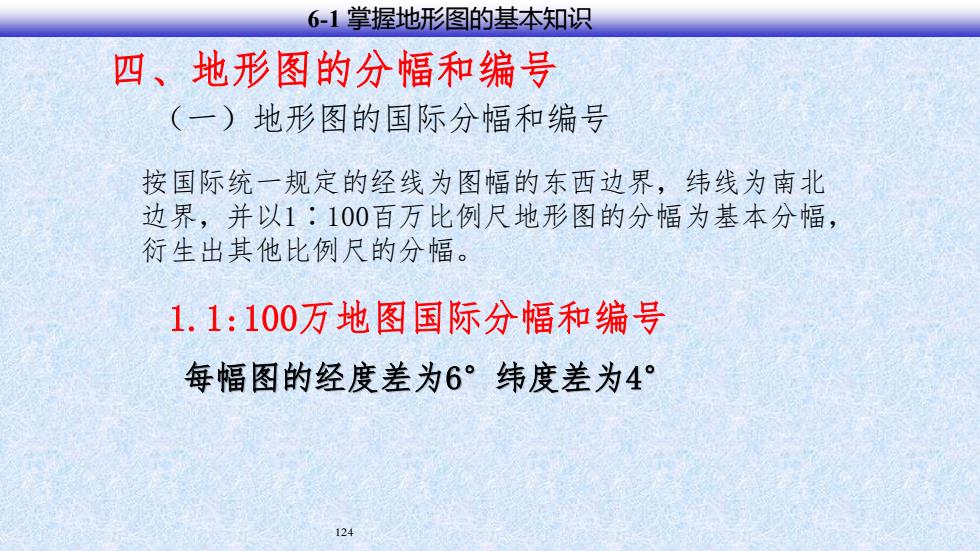

6-1掌握地形图的基本知识 四、地形图的分幅和编号 (一)地形图的国际分幅和编号 按国际统一规定的经线为图幅的东西边界，纬线为南北 边界，并以1：100百万比例尺地形图的分幅为基本分幅， 衍生出其他比例尺的分幅。 1.1:100万地图国际分幅和编号 每幅图的经度差为6°纬度差为4° 124
四、地形图的分幅和编号 （一）地形图的国际分幅和编号 124 20 按国际统一规定的经线为图幅的东西边界，纬线为南北 边界，并以1∶100百万比例尺地形图的分幅为基本分幅， 衍生出其他比例尺的分幅。 1.1:100万地图国际分幅和编号 每幅图的经度差为6°纬度差为4° 6-1 掌握地形图的基本知识
