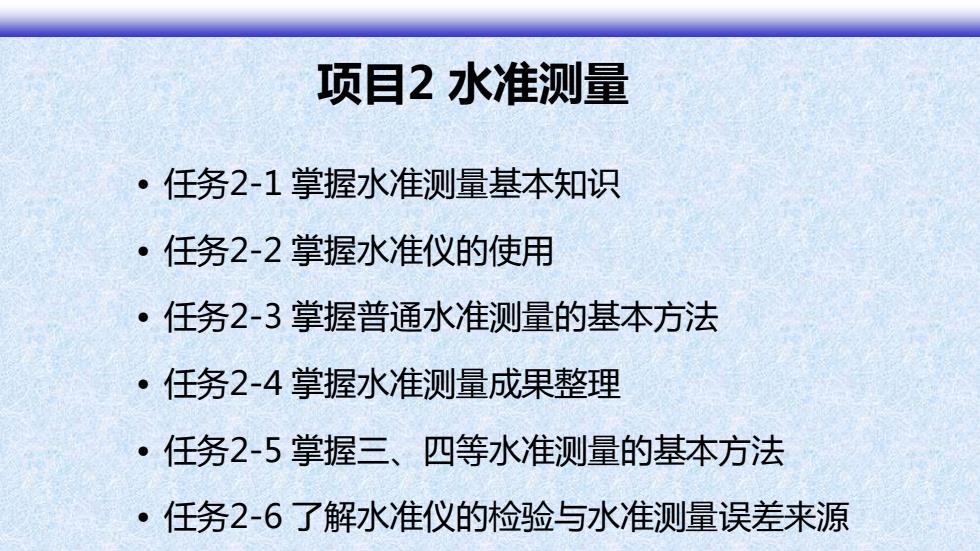

项目2水准测量 ·任务2-1掌握水准测量基本知识 ·任务2-2掌握水准仪的使用 ·任务2-3掌握普通水准测量的基本方法 ·任务2-4掌握水准测量成果整理 ·任务2-5掌握三、四等水准测量的基本方法 ·任务2-6了解水准仪的检验与水准测量误差来源
项目2 水准测量 • 任务2-1 掌握水准测量基本知识 • 任务2-2 掌握水准仪的使用 • 任务2-3 掌握普通水准测量的基本方法 • 任务2-4 掌握水准测量成果整理 • 任务2-5 掌握三、四等水准测量的基本方法 • 任务2-6 了解水准仪的检验与水准测量误差来源
项目2水准测量 ·任务2-1掌握水准测量基本知识
项目2 水准测量 • 任务2-1 掌握水准测量基本知识
2-1掌握水准测量的基本知识 一、 水准测量原理 水准测量是利用水准仪提供的水平视 线，测定地面上两点问的高差，再根据己 知点的高程和测得的高差，推算出未知点 高程。 HB HA h AB 终点的高程=起点的高程十起终点之间的高差
一、水准测量原理 水准测量是利用水准仪提供的水平视 线，测定地面上两点间的高差，再根据已 知点的高程和测得的高差，推算出未知点 高程。 HB = HA + h AB 终点的高程 =起点的高程 + 起终点之间的高差 2-1 掌握水准测量的基本知识
2-1掌握水准测量的基本知识 后尺 前进方向 前尺 水平视线 前视 后视 读数 读数 0 隐 B A、B两点间高差hMB为： h =a-b 高差=后视读数一前视读数
A a B b hAB A、B两点间高差hAB为： h AB = a − b 前进方向 高差 =后视读数 - 前视读数 后尺 前尺 后视 读数 前视 读数 水平视线 2-1 掌握水准测量的基本知识
2-1掌握水准测量的基本知识 水准测量原理： 1.仪器：水准仪、水准尺 2.外业测量：两点间的高差 3.成果：确定未知点高程
水准测量原理： 1. 仪器：水准仪、水准尺 2. 外业测量：两点间的高差 3. 成果：确定未知点高程 2-1 掌握水准测量的基本知识
