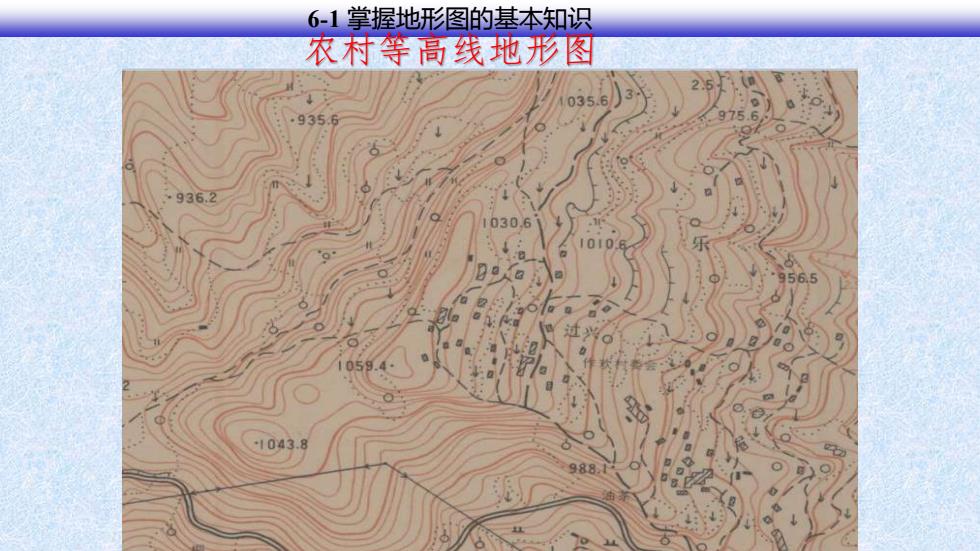

6-1掌握地形图的基本知识 衣村等高线地形图 936.2 1043.8 988
124 11 农村等高线地形图 6-1 掌握地形图的基本知识
6-1掌握地形图的基本知识 二、地形图的比例尺 (一)比例尺 1.定义：地形图上任意两点的距离，与它所代表的 实际水平距离之比，即：度。 比例尺 图上长度d 1 实地长度D M D M=- 称为比例尺分母 d
（一）比例尺 二、 地形图的比例尺 M=—— 称为比例尺分母 —D d 比例尺= ————— =—— 图上长度d １ １.定义：地形图上任意两点的距离，与它所代表的 实际水平距离之比，即： 12 实地长度D M 图上长度d 1１ D 6-1 掌握地形图的基本知识
6-1掌握地形图的基本知识 三、地形图的比例尺 2.比例尺的表示方法： 1)数字比例尺：以数字形式表示的比例尺 1:500,1:1000,1:5000等。 比例尺的分母M越大，比值越小，比例尺越小； 反之，分母M越小比值越大比例尺越大 比例尺越大，一幅图包括的面积越小， 其反映的地物、地貌越详细
13 三、 地形图的比例尺 ２.比例尺的表示方法： １）数字比例尺：以数字形式表示的比例尺。 如：1:500，1 : 1000，1 : 5000 等。 比例尺的分母M越大，比值越小，比例尺越小； 反之，分母M越小，比值越大，比例尺越大。 比例尺越大,一幅图包括的面积越小， 其反映的地物、地貌越详细。 6-1 掌握地形图的基本知识

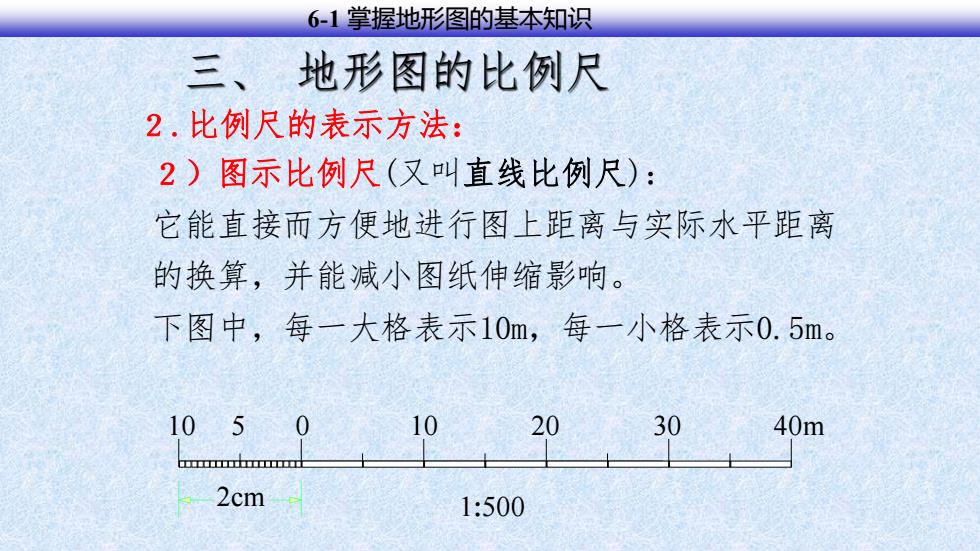

6-1掌握地形图的基本知识 三、地形图的比例尺 2.比例尺的表示方法： 2)图示比例尺（又叫直线比例尺）： 它能直接而方便地进行图上距离与实际水平距离 的换算，并能减小图纸伸缩影响。 下图中，每一大格表示10m,每一小格表示0.5m。 105 0 10 20 30 40m 2cm 1:500
三、 地形图的比例尺 10 5 0 10 20 30 40m 2cm 1:500 ２）图示比例尺(又叫直线比例尺)： 它能直接而方便地进行图上距离与实际水平距离 的换算，并能减小图纸伸缩影响。 下图中，每一大格表示10m，每一小格表示0.5m。 ２.比例尺的表示方法： 14 6-1 掌握地形图的基本知识
6-1掌握地形图的基本知识 3.比例尺的种类及作用 大比例尺图一1：500，：1000,1：2000,1：5000 通常用于各种工程建设的规划与设计。 中比例尺图一1：1万，1：2.5万，1：5万，1：10万 是国家基本比例尺地形图，用于国防和经济建 设的规划和设计。 小比例尺图一1：20万，1：50万，1：100万。 主要用于行政管理和大范围的发展规划工作， 为全国地图、分省、分县图
３.比例尺的种类及作用 15 大比例尺图 — l:500，:1000,l:2000,l:5000 通常用于各种工程建设的规划与设计。 中比例尺图 — l:1万，1:2.5万,1:5万,1:10万 是国家基本比例尺地形图，用于国防和经济建 设的规划和设计。 小比例尺图 — l:20万，1:50万，l:l00万。 主要用于行政管理和大范围的发展规划工作， 为全国地图、分省、分县图。 6-1 掌握地形图的基本知识
