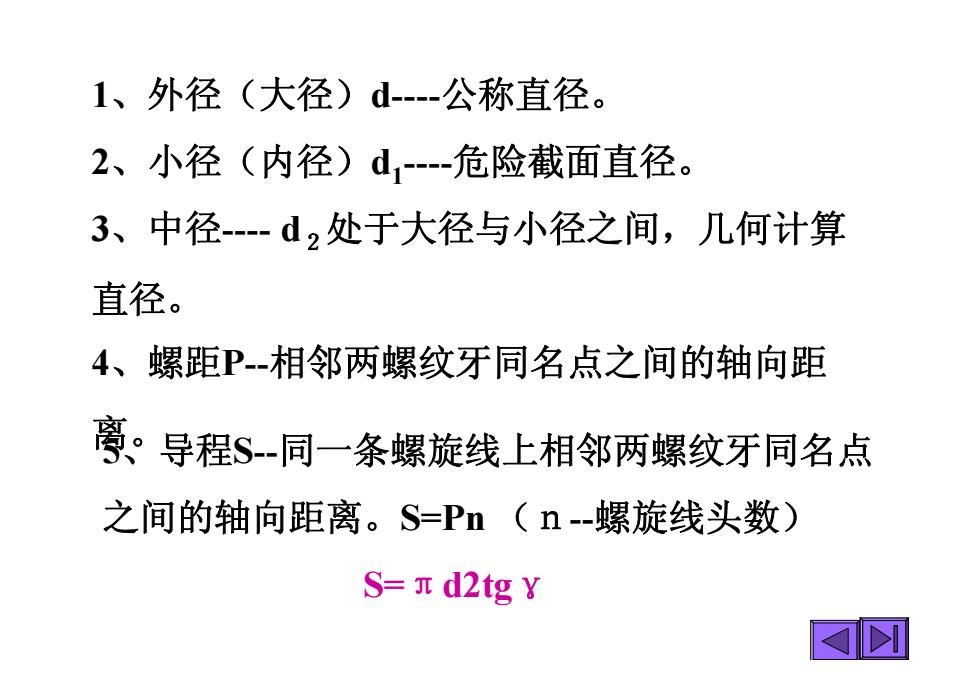

1、外径（大径）d----公称直径。2、小径（内径）d,----危险截面直径。3、中径----d,处于大径与小径之间，几何计算直径。4、螺距P--相邻两螺纹牙同名点之间的轴向距离。导程S--同一条螺旋线上相邻两螺纹牙同名点之间的轴向距离。S=Pn（n--螺旋线头数）S=元 d2tg Y
1、外径（大径）d-公称直径。 2、小径（内径）d1-危险截面直径。 3、中径- d２处于大径与小径之间，几何计算 直径。 4、螺距P-相邻两螺纹牙同名点之间的轴向距 离。5、导程S-同一条螺旋线上相邻两螺纹牙同名点 之间的轴向距离。S=Pn （ｎ-螺旋线头数） S=πd2tgγ

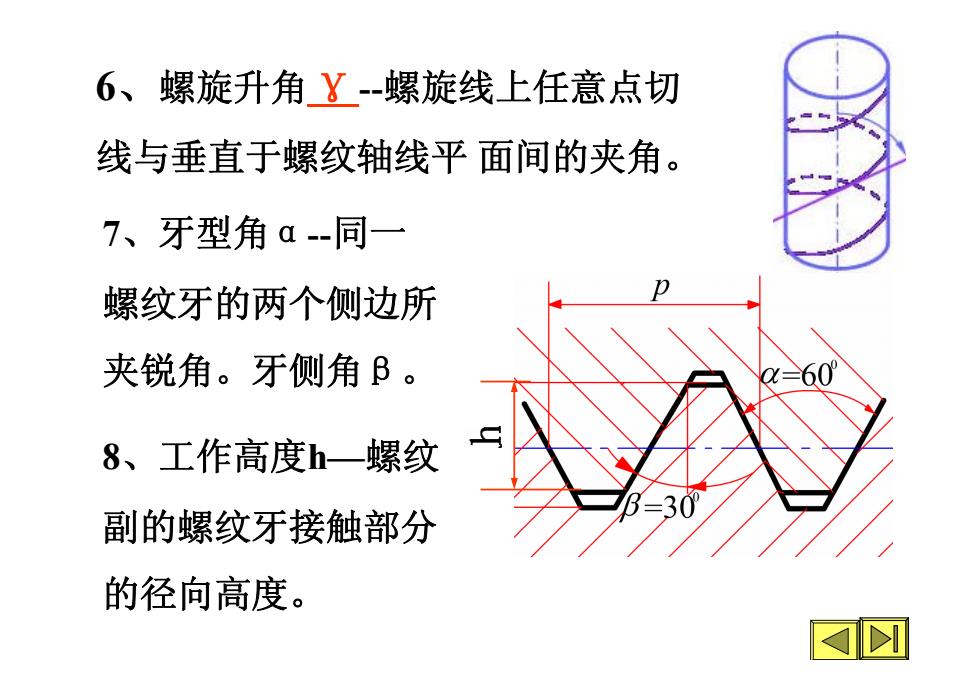

6、螺旋升角 Y--螺旋线上任意点切线与垂直于螺纹轴线平面间的夹角。7、牙型角α--同一螺纹牙的两个侧边所夹锐角。牙侧角β。8、工作高度h一螺纹副的螺纹牙接触部分的径向高度
6、螺旋升角γ-螺旋线上任意点切 线与垂直于螺纹轴线平 面间的夹角。 7、牙型角α-同一 螺纹牙的两个侧边所 夹锐角。牙侧角β。 8、工作高度h—螺纹 副的螺纹牙接触部分 的径向高度

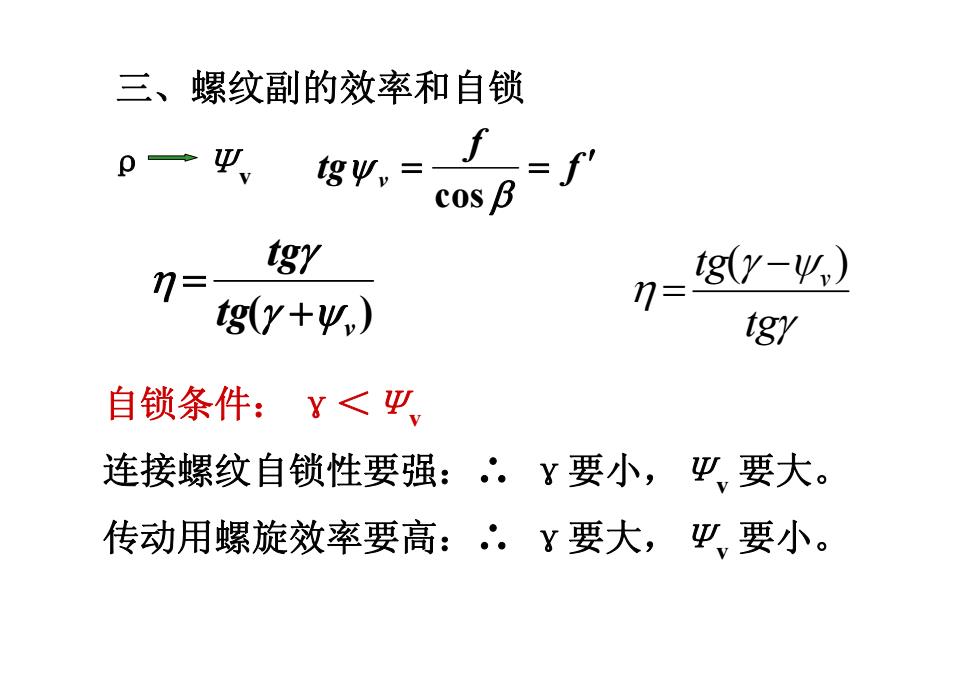

三、螺纹副的效率和自锁fP-ytgy,cosβtgytg(y-y,)n=n=tg(y+y.)tgy自锁条件：连接螺纹自锁性要强：：?要小，要大。传动用螺旋效率要高：：要大，W,要小
自锁条件： γ＜Ψv 连接螺纹自锁性要强：∴ γ要小，Ψv 要大。 传动用螺旋效率要高：∴ γ要大，Ψv 要小。 f f tg v = = ′ β ψ cos ( )v tg tg γ ψ γ η + = 三、螺纹副的效率和自锁 ρ Ψv γ γ ψ η tg tg v ( − ) =

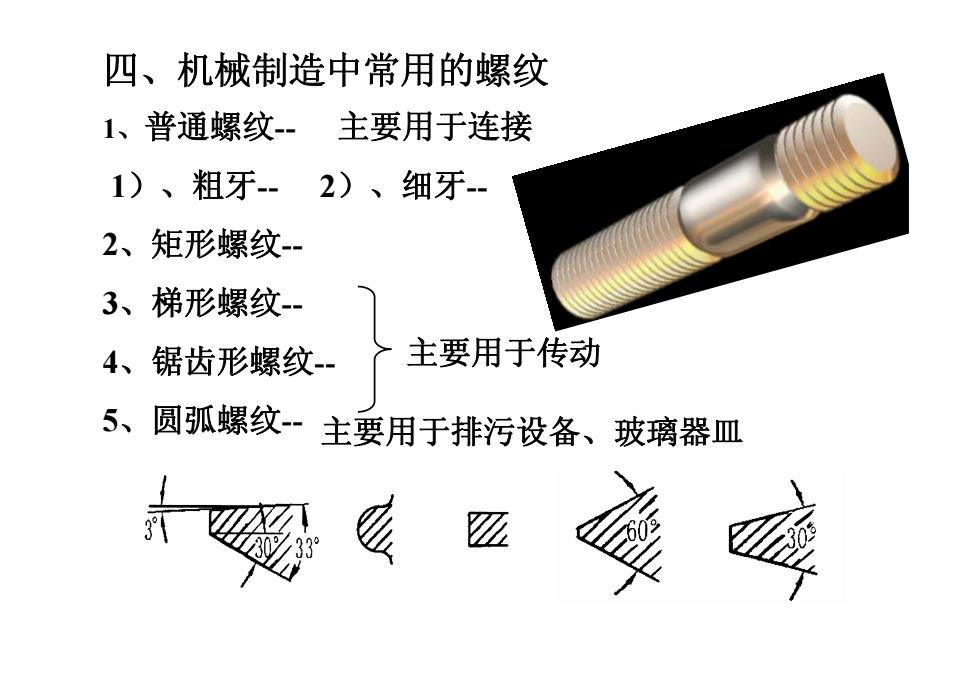

四、机械制造中常用的螺纹1、普通螺纹-主要用于连接1）、粗牙-2）、细牙-2、矩形螺纹--3、梯形螺纹--主要用于传动4、锯齿形螺纹-5、圆弧螺纹-主要用于排污设备、玻璃器皿3°4
1、普通螺纹- 主要用于连接 1）、粗牙- 2）、细牙- 2、矩形螺纹- 3、梯形螺纹- 4、锯齿形螺纹- 5、圆弧螺纹- 四、机械制造中常用的螺纹 主要用于传动 主要用于排污设备、玻璃器皿

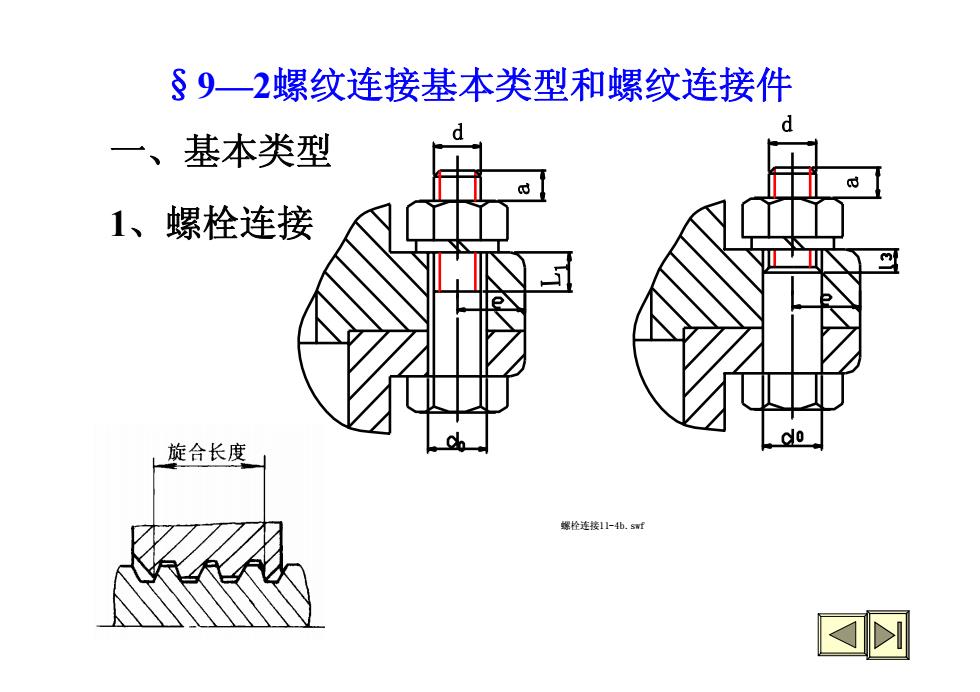

892螺纹连接基本类型和螺纹连接件、基本类型1、螺栓连接旋合长度螺栓连接11-4b.sat△M
§9—2螺纹连接基本类型和螺纹连接件 一、基本类型 1、螺栓连接 d d L 1 aa 螺栓连接11-4b.swf
