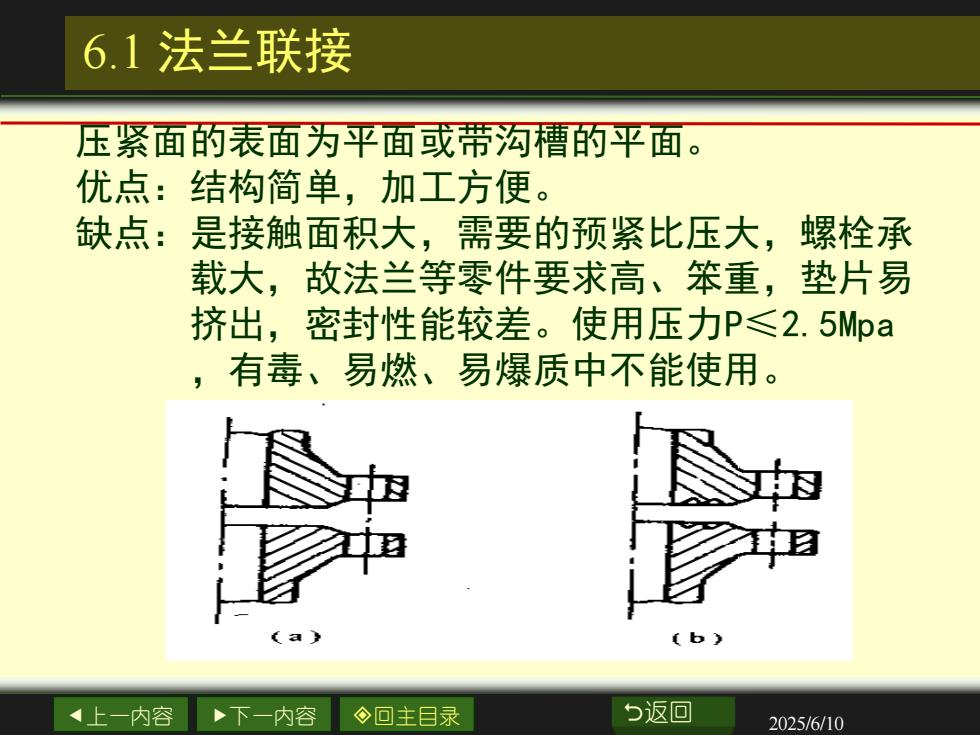

6.1法兰联接压紧面的表面为平面或带沟槽的平面。优点:结构简单,加工方便。缺点:是接触面积大,需要的预紧比压大,螺栓承载大,故法兰等零件要求高、笨重,垫片易挤出,密封性能较差。使用压力P≤2.5Mpa,有毒、易燃、易爆质中不能使用。(a)b5返回今回主目录上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 6.1 法兰联接 压紧面的表面为平面或带沟槽的平面。 优点:结构简单,加工方便。 缺点:是接触面积大,需要的预紧比压大,螺栓承 载大,故法兰等零件要求高、笨重,垫片易 挤出,密封性能较差。使用压力P≤2.5Mpa ,有毒、易燃、易爆质中不能使用

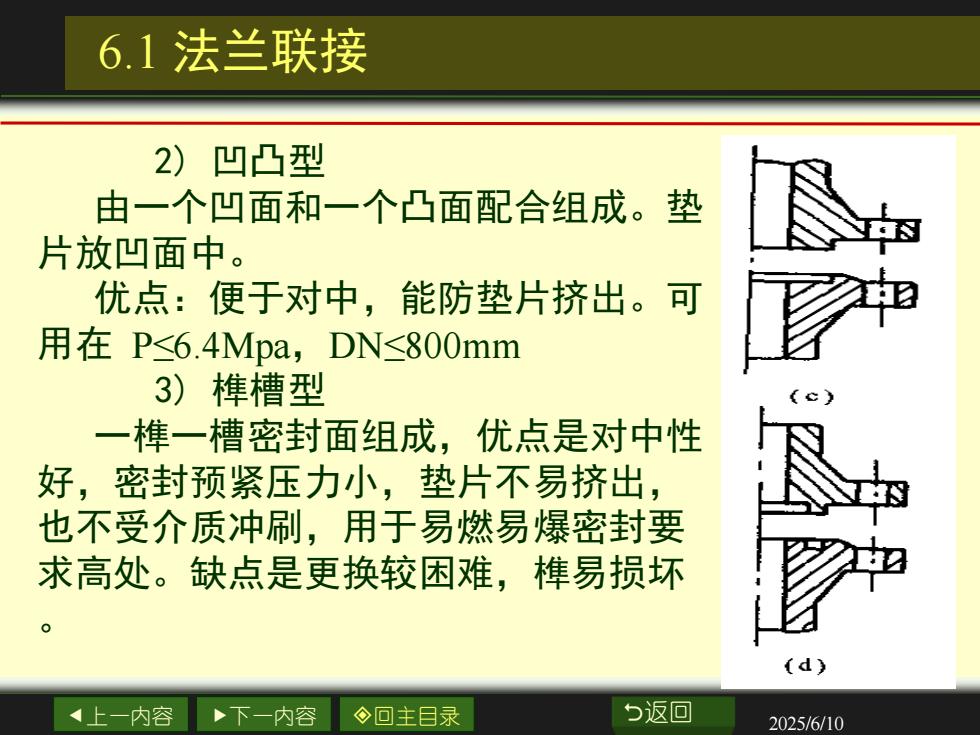

6.1法兰联接2)凹凸型由一个凹面和一个凸面配合组成。垫片放凹面中。优点:便于对中,能防垫片挤出。可用在P<6.4Mpa,DN<800mm3)样槽型一样一槽密封面组成,优点是对中性好,密封预紧压力小,垫片不易挤出也不受介质冲刷,用于易燃易爆密封要E求高处。缺点是更换较困难,椎易损坏o(d)5返回上一内容下一内容回主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 6.1 法兰联接 2) 凹凸型 由一个凹面和一个凸面配合组成。垫 片放凹面中。 优点:便于对中,能防垫片挤出。可 用在 P≤6.4Mpa,DN≤800mm 3) 榫槽型 一榫一槽密封面组成,优点是对中性 好,密封预紧压力小,垫片不易挤出, 也不受介质冲刷,用于易燃易爆密封要 求高处。缺点是更换较困难,榫易损坏

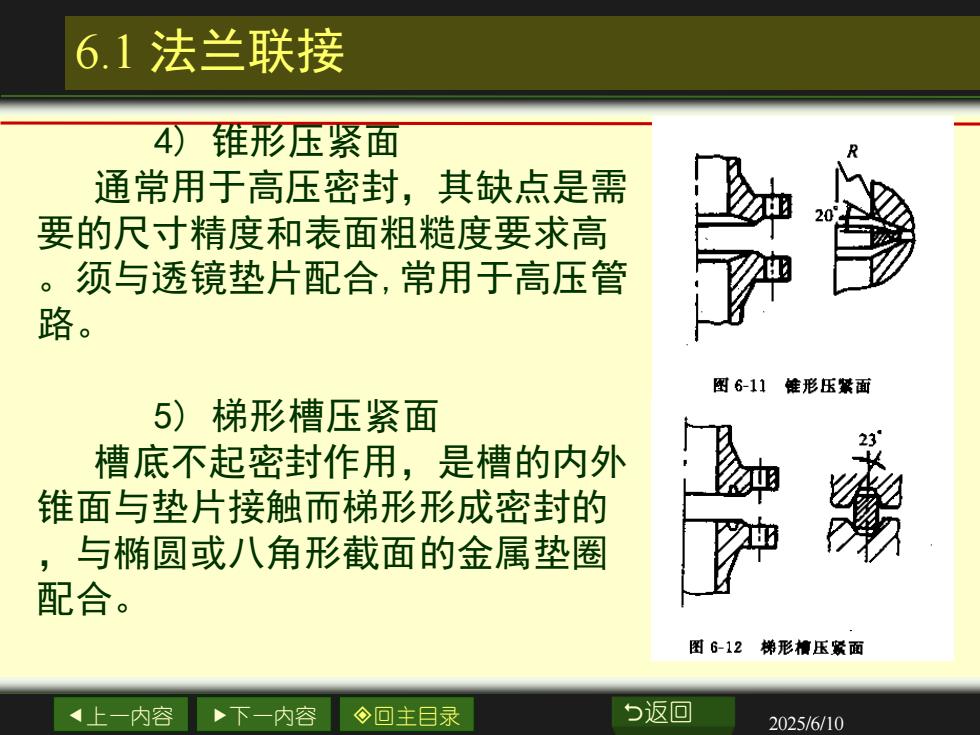

6.1法兰联接4)锥形压紧面A通常用于高压密封,其缺点是需要的尺寸精度和表面粗糙度要求高。须与透镜垫片配合,常用于高压管路。图6-11形压紫面5)梯形槽压紧面23槽底不起密封作用,是槽的内外锥面与垫片接触而梯形形成密封的与椭圆或八角形截面的金属垫圈配合。图6-12梯形槽压紧面5返回今回主目录上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 6.1 法兰联接 4) 锥形压紧面 通常用于高压密封,其缺点是需 要的尺寸精度和表面粗糙度要求高 。须与透镜垫片配合,常用于高压管 路。 5) 梯形槽压紧面 槽底不起密封作用,是槽的内外 锥面与垫片接触而梯形形成密封的 ,与椭圆或八角形截面的金属垫圈 配合

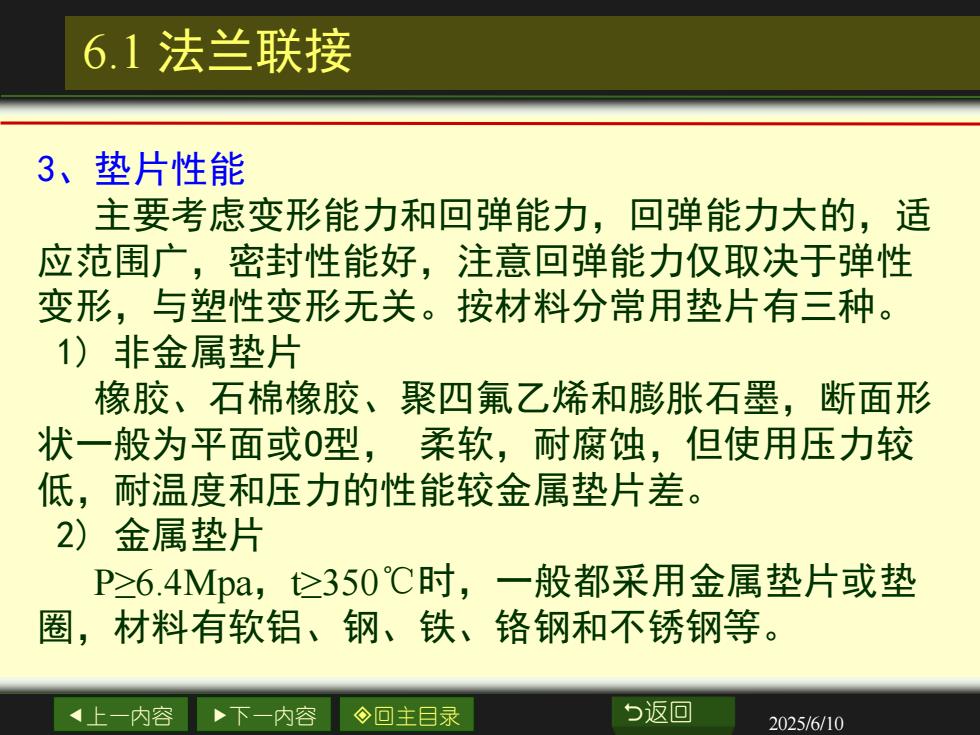

6.1法兰联接3、垫片性能主要考虑变形能力和回弹能力,回弹能力大的,适应范围广,密封性能好,注意回弹能力仅取决于弹性变形,与塑性变形无关。按材料分常用垫片有三种。1)非金属垫片橡胶、石棉橡胶、聚四氟乙烯和膨胀石墨,断面形状一般为平面或0型,柔软,耐腐蚀,但使用压力较低,耐温度和压力的性能较金属垫片差。2)金属垫片P>6.4Mpa,t>350℃时,一般都采用金属垫片或垫圈,材料有软铝、钢、铁、铬钢和不锈钢等。5返回上一内容下一内容回主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 6.1 法兰联接 3、垫片性能 主要考虑变形能力和回弹能力,回弹能力大的,适 应范围广,密封性能好,注意回弹能力仅取决于弹性 变形,与塑性变形无关。按材料分常用垫片有三种。 1) 非金属垫片 橡胶、石棉橡胶、聚四氟乙烯和膨胀石墨,断面形 状一般为平面或O型, 柔软,耐腐蚀,但使用压力较 低,耐温度和压力的性能较金属垫片差。 2) 金属垫片 P≥6.4Mpa,t≥350℃时,一般都采用金属垫片或垫 圈,材料有软铝、钢、铁、铬钢和不锈钢等
