晶体管收音机制作 《教.学.做》
《教.学.做》 晶体管收音机制作
晶体管收音机原理 一.调幅广播与调频广播发射原理 二调幅收音机与调频收音机的工作原理 三.2031自动搜索调频收音机工作原理 四.2031收音机装配图
晶体管收音机原理 一.调幅广播与调频广播发射原理 二.调幅收音机与调频收音机的工作原理 三.2031自动搜索调频收音机工作原理 四.2031收音机装配图
.调幅广播与调频广播发射原理 1.什么是调幅波(AM)? 我们知道，我们讲话的声音称为音频信 号，这种信号可以用图形来表示，如下图 所示： 音频信号
一.调幅广播与调频广播发射原理 1.什么是调幅波（AM)？ 我们知道，我们讲话的声音称为音频信 号，这种信号可以用图形来表示，如下图 所示： u t 音频信号
如果我们想把这种信号传递很远，必须借助一个 信号，这种信号称作载频信号。 载频信号可以理解为运输工具，确切的说是一个 载体。载频信号的特征是高频、等幅的信号，如 下图所示： 载频信号
如果我们想把这种信号传递很远，必须借助一个 信号，这种信号称作载频信号。 载频信号可以理解为运输工具，确切的说是一个 载体。载频信号的特征是高频、等幅 的信号，如 下图所示： 载频信号 u t

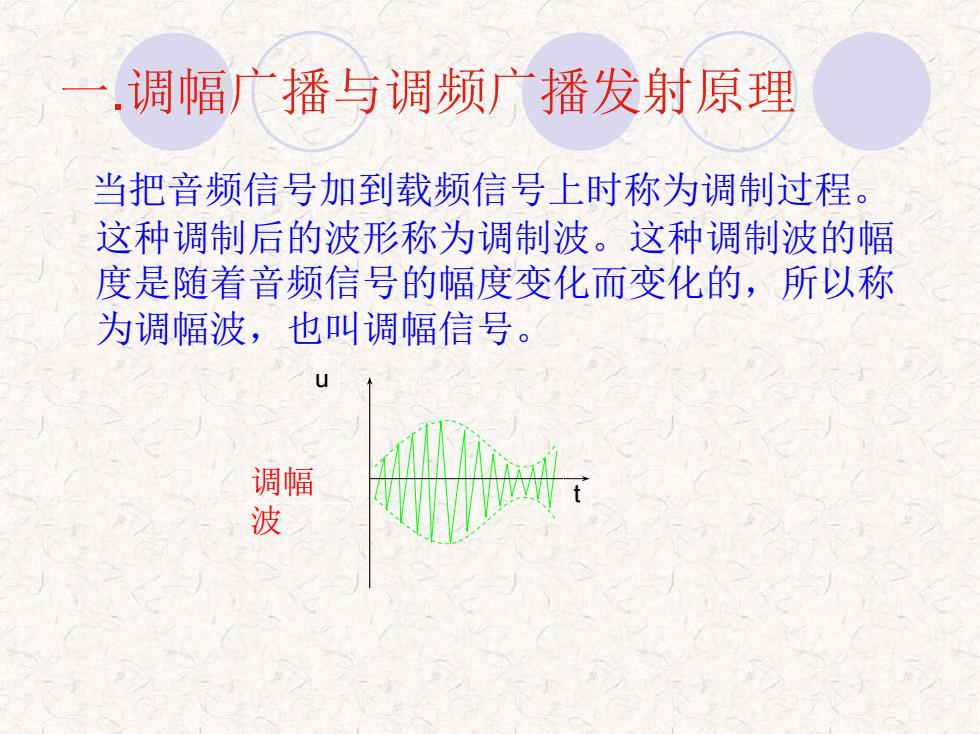

,调幅广播与调频广播发射原理 当把音频信号加到载频信号上时称为调制过程。 这种调制后的波形称为调制波。这种调制波的幅 度是随着音频信号的幅度变化而变化的，所以称 为调幅波，也叫调幅信号。 调幅 波
当把音频信号加到载频信号上时称为调制过程。 这种调制后的波形称为调制波。这种调制波的幅 度是随着音频信号的幅度变化而变化的，所以称 为调幅波，也叫调幅信号。 u 调幅 t 波 一.调幅广播与调频广播发射原理
