实验目的 通过对两级放大电路的组装、调测，掌握 电路的装配技巧。 ■学会放大器静态工作点的调测方法，分析 静态工作点对放大器性能的影响。 ■ 掌握两级放大电路电压放大倍数、最大不 失真输出电压的测试方法。 ■了解使用Protel99se对电路进行仿真
一 、实验目的 通过对两级放大电路的组装、调测，掌握 电路的装配技巧。 学会放大器静态工作点的调测方法，分析 静态工作点对放大器性能的影响。 掌握两级放大电路电压放大倍数、最大不 失真输出电压的测试方法。 了解使用Protel99se对电路进行仿真

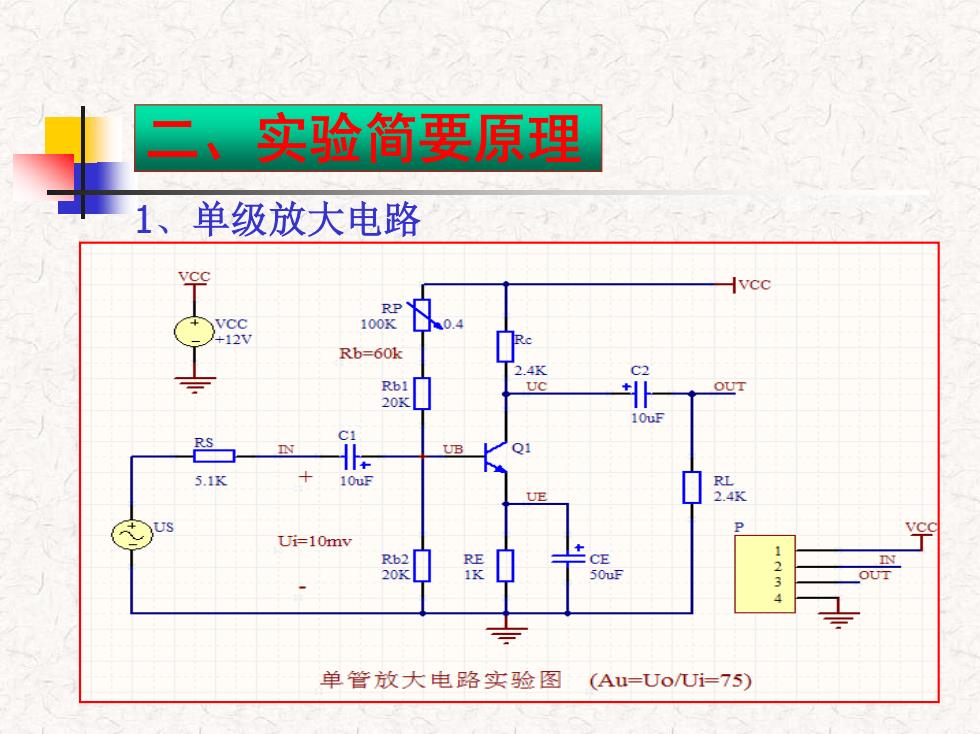

二、实验简要原理 1、单级放大电路 VCC 100K 0.4 12 Rb=60k Rbl OUT 20K RS N UB 5.1K 10uF UE 2.4 Ui=10mv CE 50 23 单管放大电路实验图(Au=UoUi=7S)
二、实验简要原理 1、单级放大电路
2、两级放大电路实验电路 +Vcc c2耦合电容 +12V 5.1k 21 47k2 L3kg 680k2 51k2 J100k2 10μF 10μF C b c VT(9013)| VT,(9013) 5.1k2 10μF ◆ R Rg22 e 512 20k2 R门 1kQL 10μF 0 第一级 第二级 放大器的级间耦合方式：阻容耦合
2、两级放大电路实验电路 第一级 第二级 放大器的级间耦合方式：阻容耦合 c2耦合电容
3、电路的静态、动态理论分析 静态工作点估算：UB=[VCC/(Rb+Rb2)]Rb2 ICQ≈IE≈(UB-UBE)/RE UCEQ VCC-ICQ(RC+RE) 电压放大倍数： 单级电压放大倍数：AL=二B那 Tbe 两级电压放大倍数：A,=Au1×Au2
3、电路的静态、动态理论分析 静态工作点估算：UB=[VCC/(Rb+Rb2)]Rb2 ICQ IE (UB –UBE)/RE UCEQ = VCC – ICQ(RC+RE) 电压放大倍数： 单级电压放大倍数： 两级电压放大倍数： be L r R Au ' Au Au 1 Au 2
