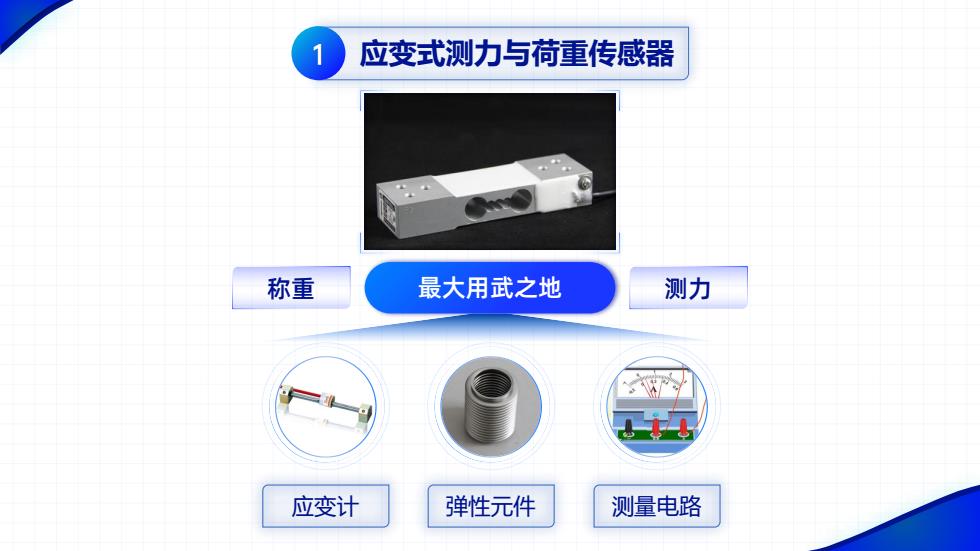

应变式测力与荷重传感器 称重 最大用武之地 测力 应变计 弹性元件 测量电路
1 应变式测力与荷重传感器 称重 最大用武之地 测力 应变计 弹性元件 测量电路

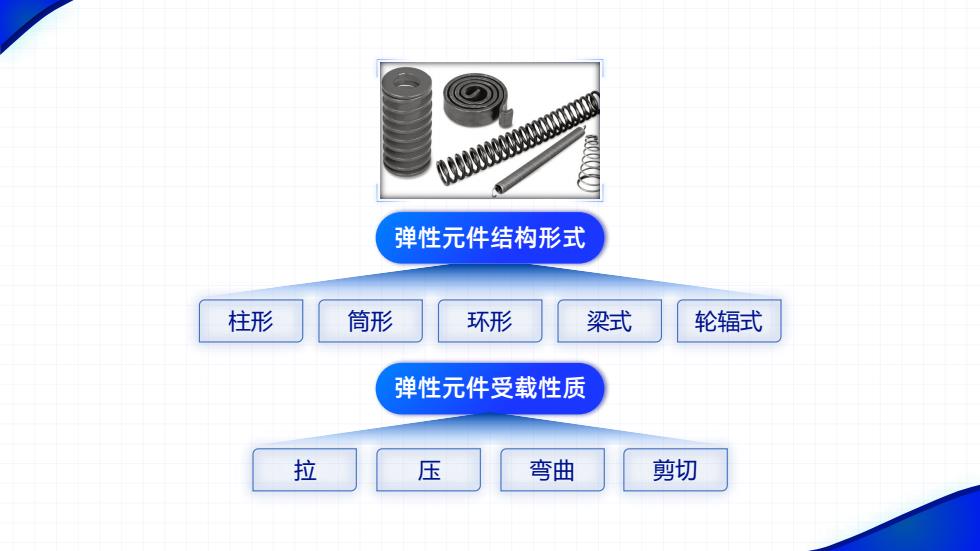

弹性元件结构形式 柱形 筒形 环形 梁式 轮辐式 弹性元件受载性质 拉 压 弯曲 剪切
弹性元件结构形式 柱形 筒形 环形 梁式 轮辐式 弹性元件受载性质 拉 压 弯曲 剪切
常见的应变式测力与荷重传感器 柱式 悬臂梁式 环式 (a) (b) (⊙) (a)应变式荷重传感器外形 (b)悬臂梁 (c)汽车衡称重
常见的应变式测力与荷重传感器 柱式 悬臂梁式 环式 (a）应变式荷重传感器外形 (b）悬臂梁 (c）汽车衡称重
(1)柱式力传感器 应变片粘贴在弹性体外壁应力分布均匀 的中间部分，对称地粘贴多片，电桥连接时 考虑减小载荷偏心和弯矩影响
(1) 柱式力传感器 应变片粘贴在弹性体外壁应力分布均匀 的中间部分，对称地粘贴多片，电桥连接时 考虑减小载荷偏心和弯矩影响
横向贴片作温度补偿用 贴片在圆柱面上的展开位置及其在桥路中的连接 0色凸色I凸 R R (c) U. L凸鸟，凸凸 (a) (b) (d)
横向贴片作温度补偿用 贴片在圆柱面上的展开位置及其在桥路中的连接
