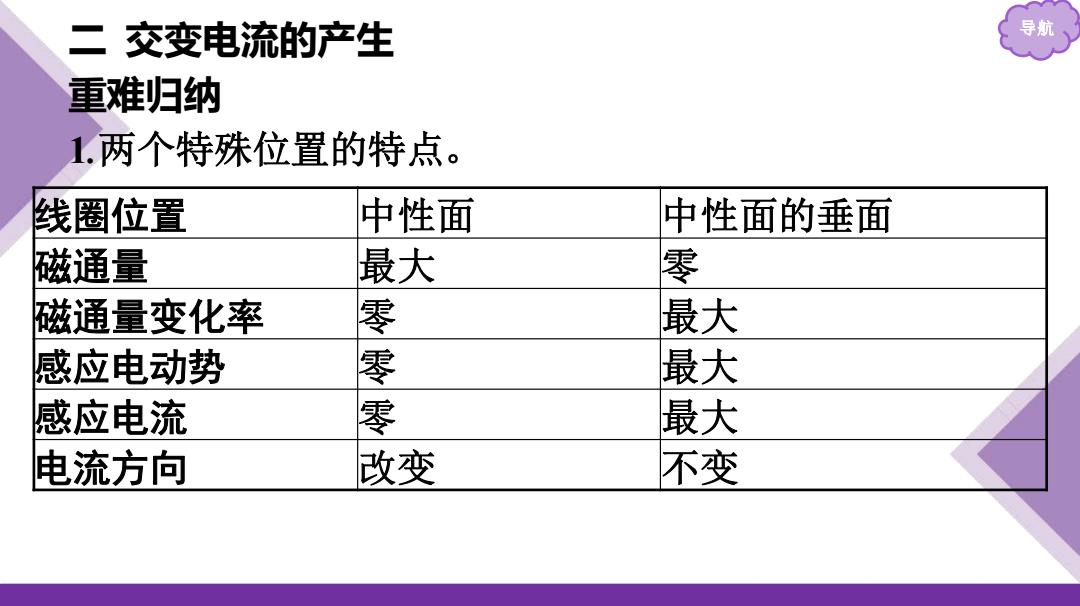

二交变电流的产生 导航 重难归纳 1.两个特殊位置的特点。 线圈位置 中性面 中性面的垂面 磁通量 最大 零 磁通量变化率 零 最大 感应电动势 零 最大 感应电流 零 最大 电流方向 改变 不变
二 交变电流的产生 导航 重难归纳 1.两个特殊位置的特点。 线圈位置 中性面 中性面的垂面 磁通量 最大 零 磁通量变化率 零 最大 感应电动势 零 最大 感应电流 零 最大 电流方向 改变 不变

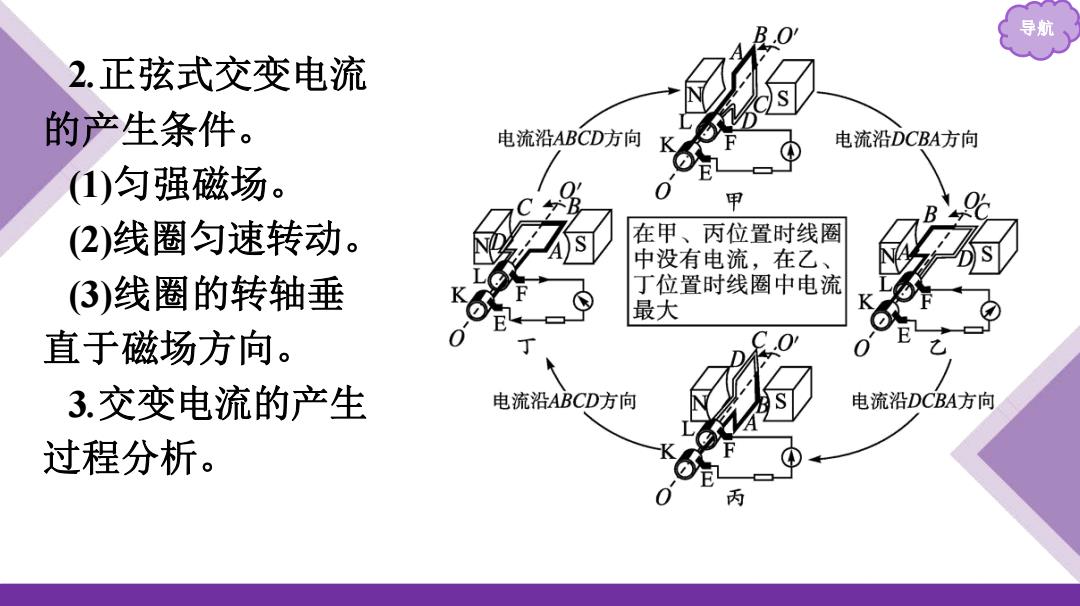

导 2.正弦式交变电流 的产生条件。 电流沿ABCD方向K 电流沿DCBA方向 (1)匀强磁场。 甲 (2)线圈匀速转动。 在甲、丙位置时线圈 中没有电流，在乙、 (3)线圈的转轴垂 丁位置时线圈中电流 最大 直于磁场方向。 3.交变电流的产生 电流沿ABCD方向 电流沿DCBA方向 过程分析
导航 2 .正弦式交变电流 的产生条件。 (1)匀强磁场。 (2)线圈匀速转动。 (3)线圈的转轴垂 直于磁场方向。 3.交变电流的产生 过程分析
