导航 二、交变电流的产生 1.交流发电机中两磁极之间产生的磁场可近似为 2.当线圈在磁场中转动时，垂直于磁感线方向的导线的 不断变化，所以感应电动势也在变化，感应电流同时 发生变化
导航 二、交变电流的产生 1.交流发电机中两磁极之间产生的磁场可近似为 匀强磁场 。 2.当线圈在磁场中转动时,垂直于磁感线方向的导线的 速度 不断变化,所以感应电动势也在变化,感应电流同时 发生变化

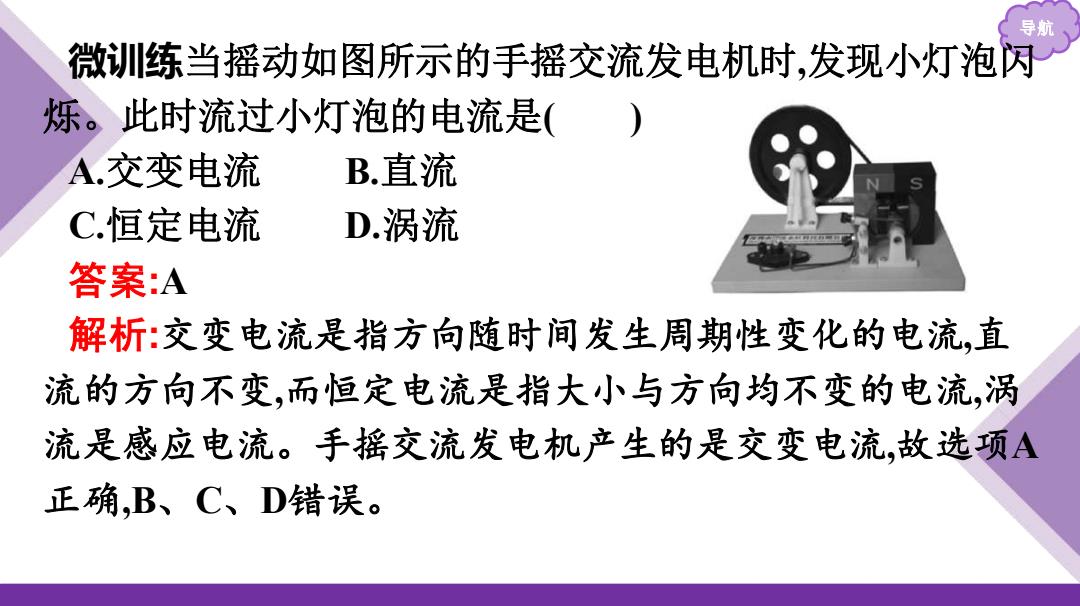

导期 微训练当摇动如图所示的手摇交流发电机时，发现小灯泡闪 烁。此时流过小灯泡的电流是( A.交变电流 B.直流 C恒定电流 D.涡流 答案：A 解析：交变电流是指方向随时间发生周期性变化的电流，直 流的方向不变，而恒定电流是指大小与方向均不变的电流，涡 流是感应电流。手摇交流发电机产生的是交变电流，故选项A 正确，B、C、D错误
导航 微训练当摇动如图所示的手摇交流发电机时,发现小灯泡闪 烁。此时流过小灯泡的电流是( ) A.交变电流 B.直流 C.恒定电流 D.涡流 答案:A 解析:交变电流是指方向随时间发生周期性变化的电流,直 流的方向不变,而恒定电流是指大小与方向均不变的电流,涡 流是感应电流。手摇交流发电机产生的是交变电流,故选项A 正确,B、C、D错误
导 三、交变电流的变化规律 1.正弦式交变电流：按 规律变化的交变电流叫正弦 式交变电流，简称 2.当线圈平面位于中性面时，线圈中的磁通量 ,线圈 的感应电动势为 ,线圈中的电流为 3.从中性面开始计时，线圈中产生的电动势的瞬时值表达式 为e= ,E叫作电动势的
导航 三、交变电流的变化规律 1.正弦式交变电流:按 正弦 规律变化的交变电流叫正弦 式交变电流,简称 正弦式电流 。 2.当线圈平面位于中性面时,线圈中的磁通量 最大 ,线圈 的感应电动势为 零 ,线圈中的电流为 零 。 3.从中性面开始计时,线圈中产生的电动势的瞬时值表达式 为e= Emsin ωt ,Em叫作电动势的 峰值
导航 微判断1线圈转一周有两次经过中性面，每转一周电流方向 改变一次。(× ) 2.当线圈中的磁通量最大时，产生的电流也最大。(×) 3.交变电流的瞬时值表达式与开始计时的位置无关。（×
导航 微判断1.线圈转一周有两次经过中性面,每转一周电流方向 改变一次。( ) 2.当线圈中的磁通量最大时,产生的电流也最大。( ) 3.交变电流的瞬时值表达式与开始计时的位置无关。( ) × × ×

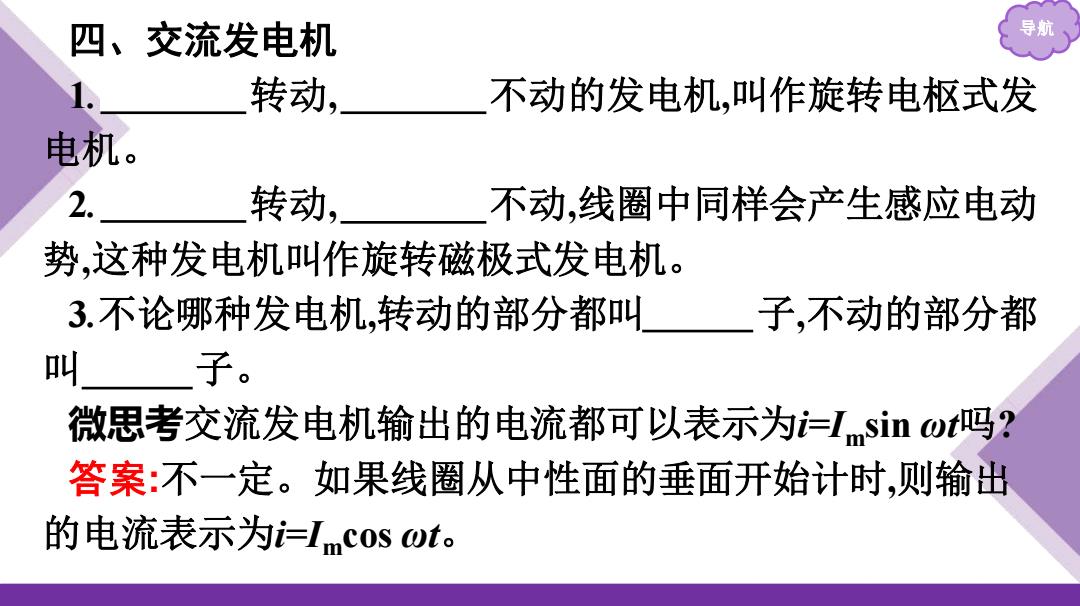

四、交流发电机 转动， 不动的发电机，叫作旋转电枢式发 电机。 2. 转动， 不动，线圈中同样会产生感应电动 势，这种发电机叫作旋转磁极式发电机。 3.不论哪种发电机，转动的部分都叫 子，不动的部分都 叫 子。 微思考交流发电机输出的电流都可以表示为Isinωt吗？ 答案：不一定。如果线圈从中性面的垂面开始计时，则输出 的电流表示为=Icos @t
四、交流发电机 导航 1. 电枢 转动, 磁极 不动的发电机,叫作旋转电枢式发 电机。 2. 磁极 转动, 电枢 不动,线圈中同样会产生感应电动 势,这种发电机叫作旋转磁极式发电机。 3.不论哪种发电机,转动的部分都叫 转 子,不动的部分都 叫 定 子。 微思考交流发电机输出的电流都可以表示为i=Imsin ωt吗? 答案:不一定。如果线圈从中性面的垂面开始计时,则输出 的电流表示为i=Imcos ωt
