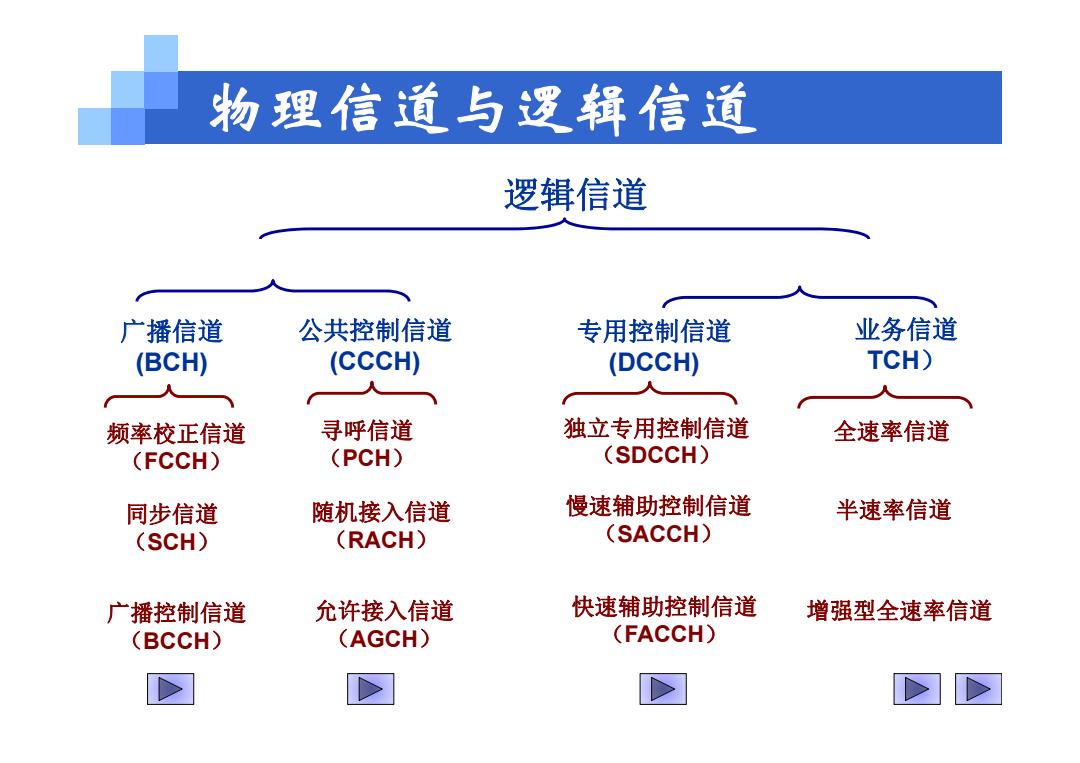

物理信道与逻辑信道 逻辑信道 广播信道 公共控制信道 专用控制信道 业务信道 (BCH) (CCCH) (DCCH) TCH) 频率校正信道 寻呼信道 独立专用控制信道 全速率信道 (FCCH) (PCH) (SDCCH) 同步信道 随机接入信道 慢速辅助控制信道 半速率信道 (SCH) (RACH) (SACCH) 广播控制信道 允许接入信道 快速辅助控制信道 增强型全速率信道 (BCCH) (AGCH) (FACCH)
21 物理信道与逻辑信道 逻辑信道 广播信道 (BCH) 公共控制信道 (CCCH) 频率校正信道 （FCCH ） 同步信道 （SCH ） 广播控制信道 （BCCH ） 寻呼信道 （PCH ） 随机接入信道 （RACH ） 允许接入信道 （AGCH ） 独立专用控制信道 （SDCCH ） 慢速辅助控制信道 （SACCH ） 快速辅助控制信道 （FACCH ） 全速率信道 半速率信道 增强型全速率信道 公共信道 专用信道 业务信道 TCH ） 专用控制信道 (DCCH)

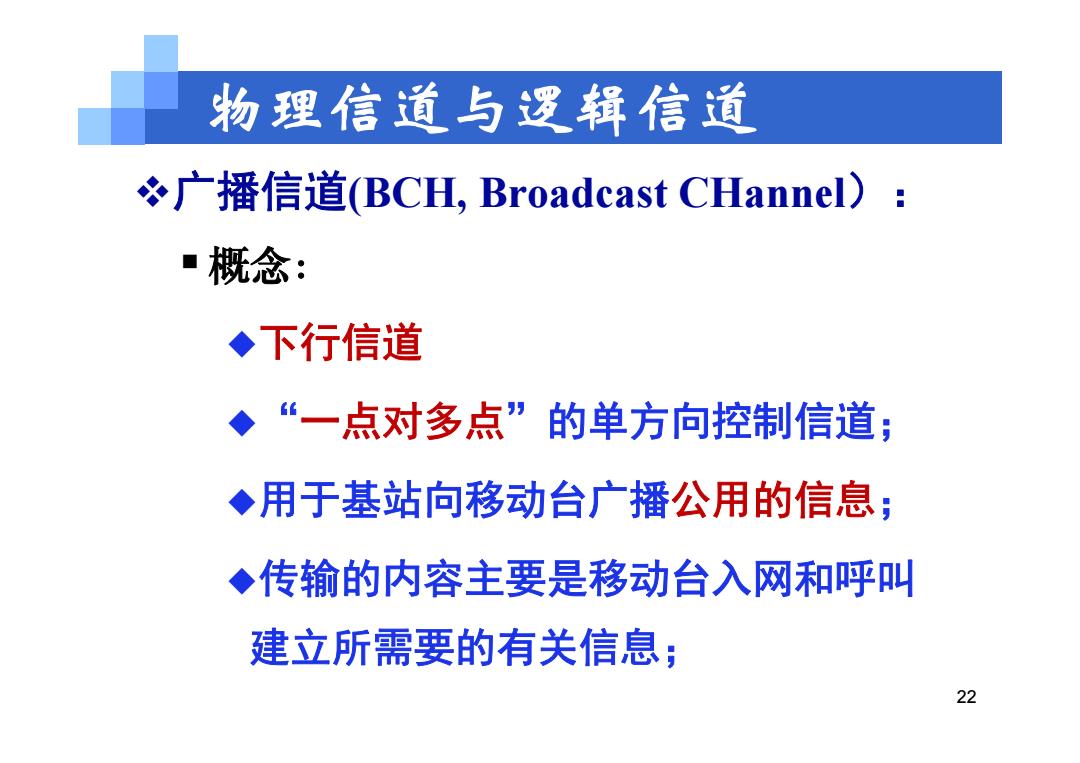

物理信道与逻辑信道 广播信道(BCHL,Broadcast CHannel): 概念： ◆下行信道 ◆“一点对多点”的单方向控制信道； ◆用于基站向移动台广播公用的信息； ◆传输的内容主要是移动台入网和呼叫 建立所需要的有关信息； 22
22 物理信道与逻辑信道 广播信道(BCH, Broadcast CHannel）： 概念： 下行信道 “一点对多点”的单方向控制信道； 用于基站向移动台广播公用的信息 ； 传输的内容主要是移动台入网和呼叫 建立所需要的有关信息；

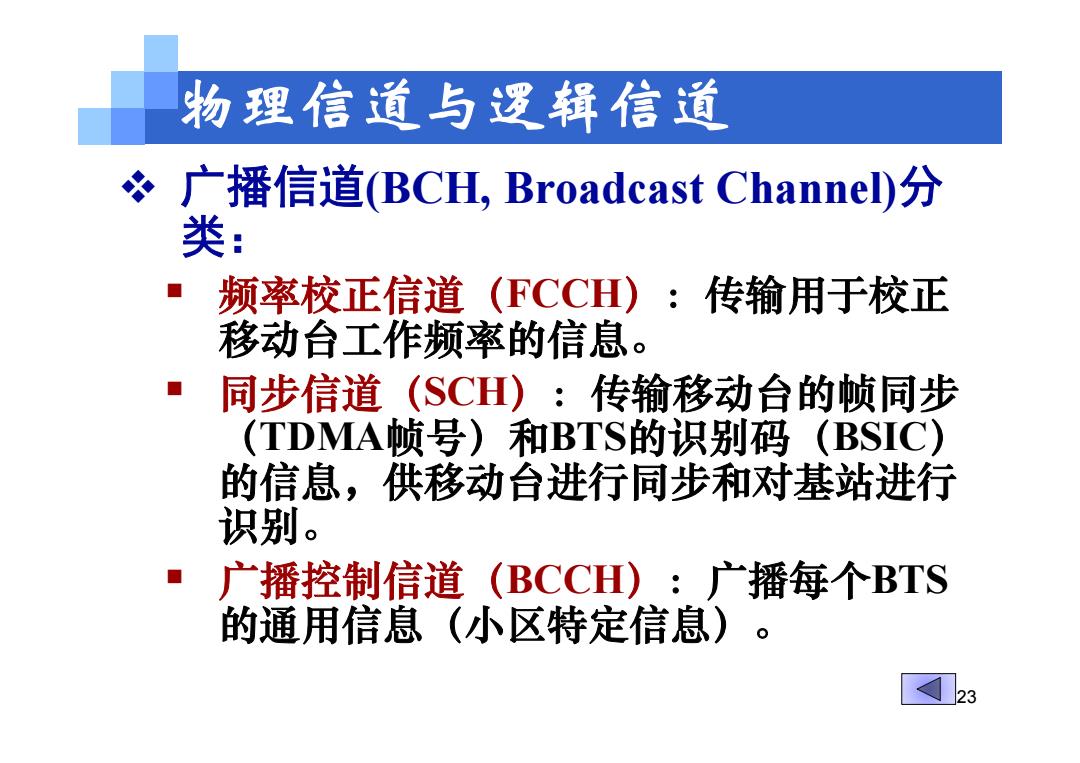

物理信道与逻辑信道 广播信道(BCH,Broadcast Channel)分 类： ■ 频率校正信道(FCCH) ：传输用于校正 移动合工作频率的信息。 同步信道(SCH)：传输移动台的帧同步 (TDMA帧号)和BTS的识别码(BSIC) 的信息，供移动合进行同步和对基站进行 识别。 广播控制信道(BCCH)：广播每个BTS 的通用信息（小区特定信息)。 23
23 物理信道与逻辑信道 广播信道(BCH, Broadcast Channel) 分 类： 频率校正信道（FCCH ）：传输用于校正 移动台工作频率的信息。 同步信道（SCH ）：传输移动台的帧同步 （TDMA帧号）和BTS的识别码（BSIC ） 的信息，供移动台进行同步和对基站进行 识别。 广播控制信道（BCCH ）：广播每个BTS 的通用信息（小区特定信息）

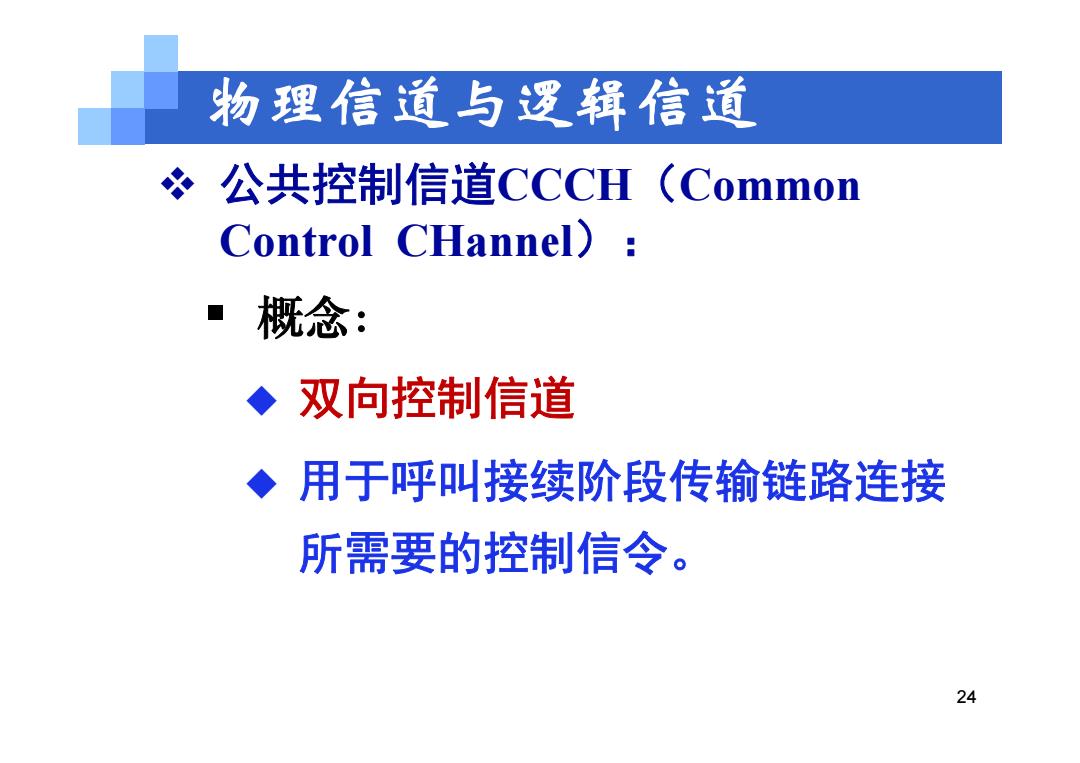

物理信道与逻辑信道 冬公共控制信道CCCH（Common Control CHannel): 概念： ◆双向控制信道 ◆用于呼叫接续阶段传输链路连接 所需要的控制信令。 24
24 物理信道与逻辑信道 公共控制信道CCCH （Common Control CHannel）： 概念： 双向控制信道 用于呼叫接续阶段传输链路连接 所需要的控制信令

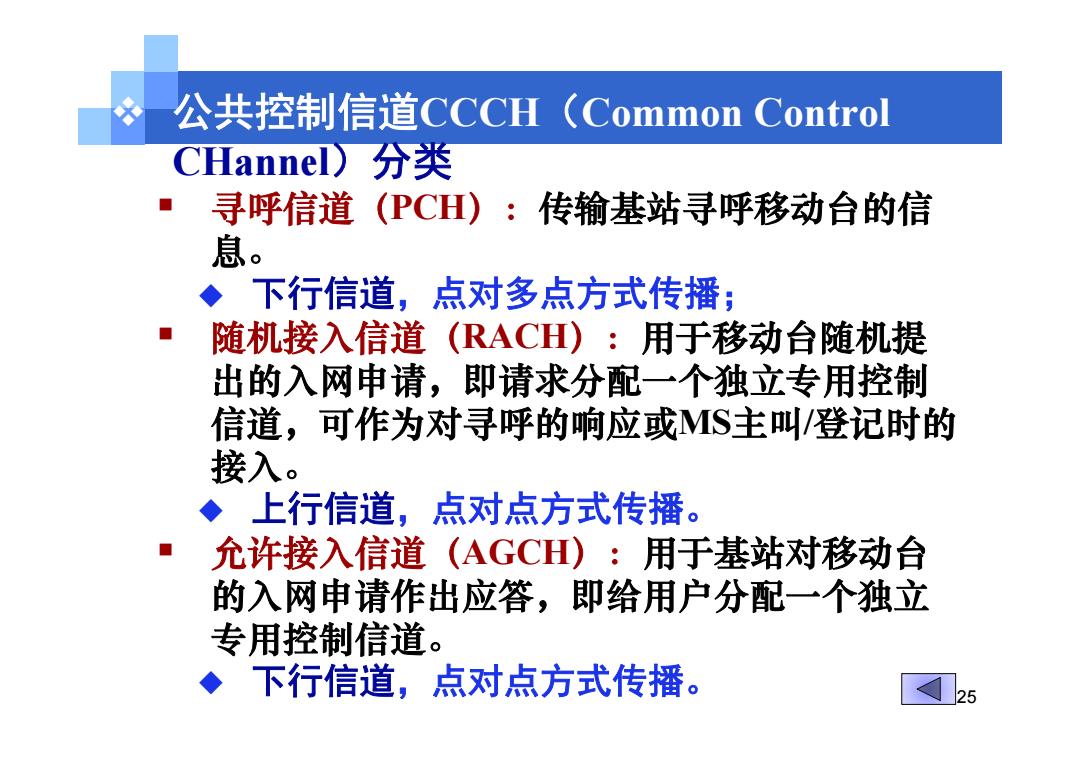

公共控制信道CCCH（Common Control CHannel) 分类 寻呼信道 (PCH)：传输基站寻呼移动台的信 息。 ◆下行信道，点对多点方式传播； 随机接入信道(RACH)：用于移动合随机提 出的入网申请，即请求分配一个独立专用控制 信道，可作为对寻呼的响应或MS主叫/登记时的 接入。 ◆上行信道，点对点方式传播。 ■ 允许接入信道(AGCH)：用于基站对移动合 的入网申请作出应答，即给用户分配一个独立 专用控制信道。 下行信道，点对点方式传播。 25
25 公共控制信道CCCH （Common Control CHannel）分类 寻呼信道（PCH）：传输基站寻呼移动台的信 息。 下行信道，点对多点方式传播； 随机接入信道（RACH）：用于移动台随机提 出的入网申请，即请求分配一个独立专用控制 信道，可作为对寻呼的响应或MS主叫 /登记时的 接入。 上行信道，点对点方式传播。 允许接入信道（AGCH）：用于基站对移动台 的入网申请作出应答，即给用户分配一个独立 专用控制信道。 下行信道，点对点方式传播
