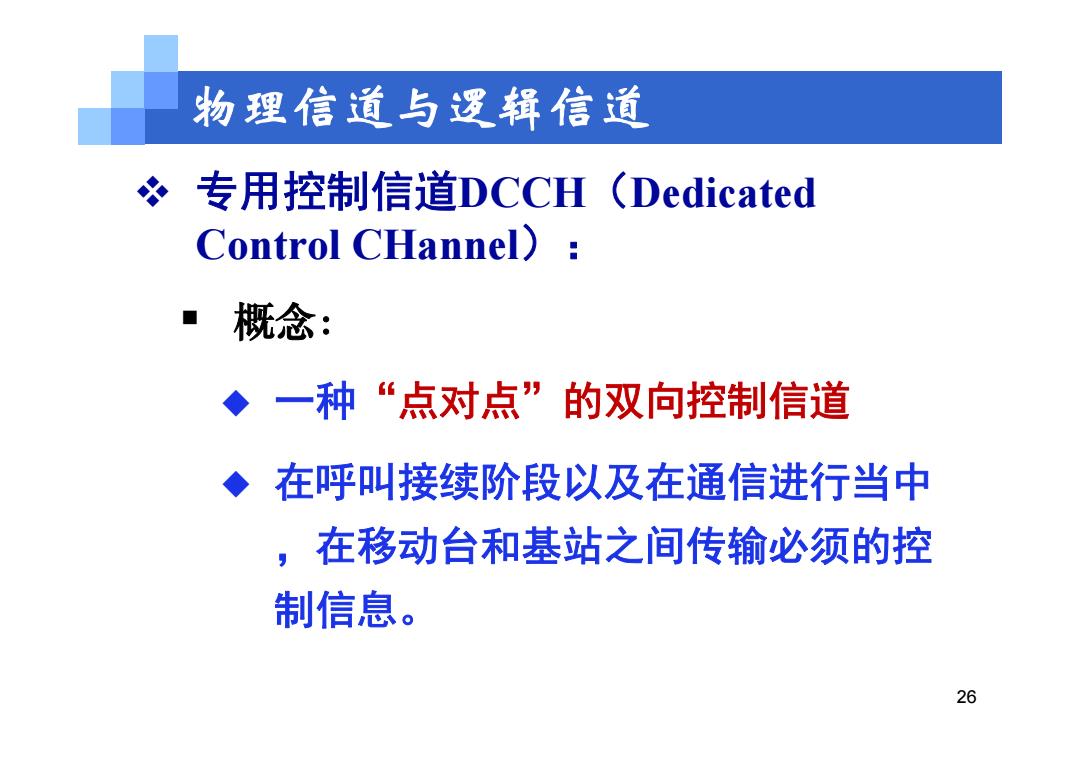

物理信道与逻辑信道 专用控制信道DCCH(Dedicated Control CHannel): 概念： ◆一种“点对点”的双向控制信道 在呼叫接续阶段以及在通信进行当中 在移动台和基站之间传输必须的控 制信息。 26
26 物理信道与逻辑信道 专用控制信道DCCH （Dedicated Control CHannel）： 概念： 一种“点对点”的双向控制信道 在呼叫接续阶段以及在通信进行当中 ，在移动台和基站之间传输必须的控 制信息

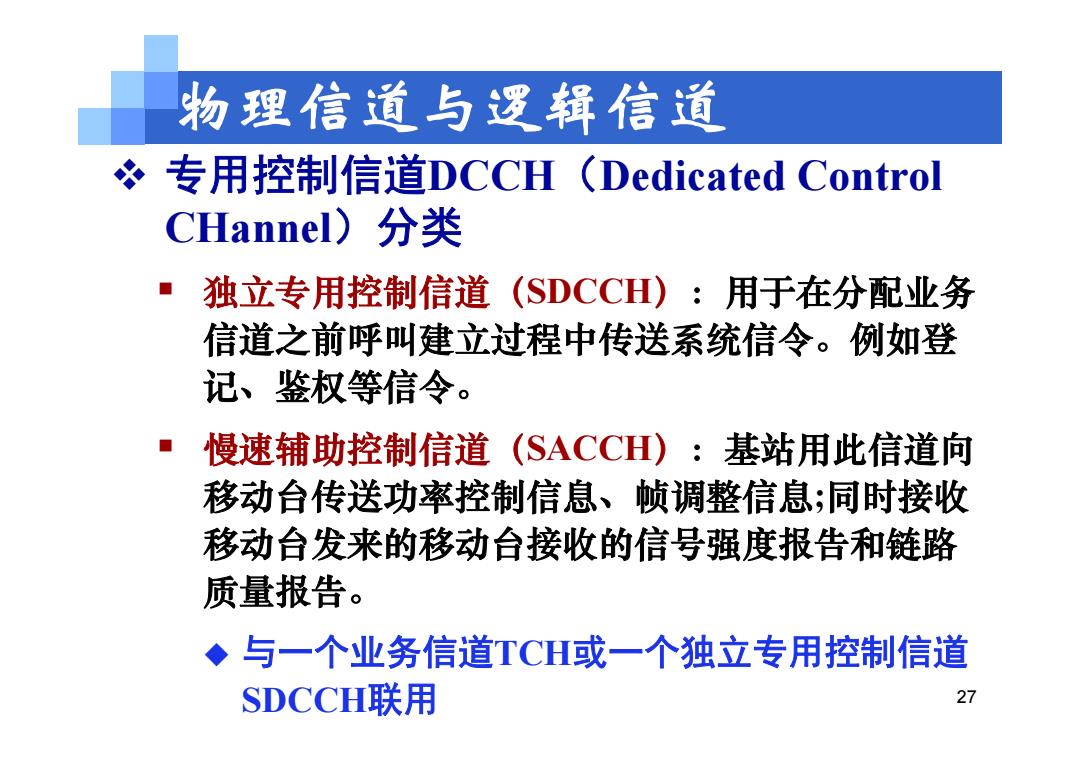

物理信道与逻辑信道 专用控制信道DCCH(Dedicated Control CHannel).分类 独立专用控制信道(SDCCH)：用于在分配业务 信道之前呼叫建立过程中传送系统信令。例如登 记、鉴权等信令。 慢速辅助控制信道(SACCH)：基站用此信道向 移动台传送功率控制信息、帧调整信息；同时接收 移动合发来的移动合接收的信号强度报告和链路 质量报告。 ◆与一个业务信道TCH或一个独立专用控制信道 SDCCH.联用 27
27 物理信道与逻辑信道 专用控制信道DCCH （Dedicated Control CHannel）分类 独立专用控制信道（SDCCH ）：用于在分配业务 信道之前呼叫建立过程中传送系统信令。例如登 记、鉴权等信令。 慢速辅助控制信道（SACCH ）：基站用此信道向 移动台传送功率控制信息、帧调整信息 ;同时接收 移动台发来的移动台接收的信号强度报告和链路 质量报告。 与一个业务信道TCH或一个独立专用控制信道 SDCCH联用

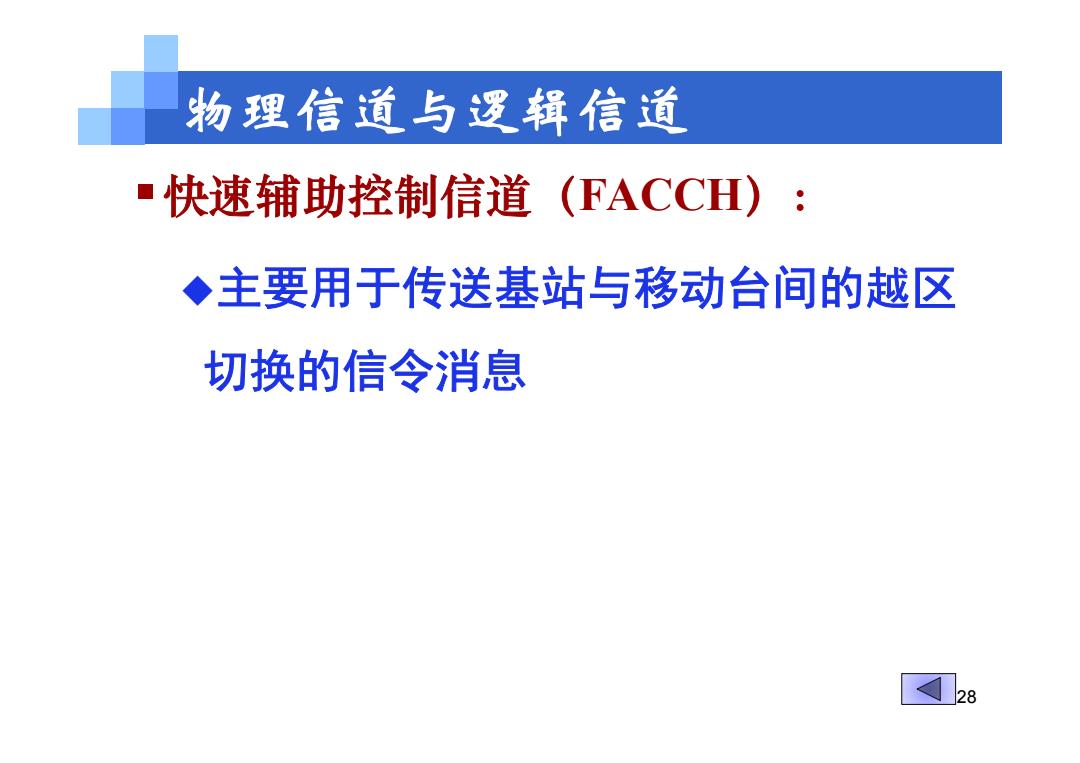

物理信道与逻辑信道 快速辅助控制信道(FACCH) ◆主要用于传送基站与移动台间的越区 切换的信令消息 28
28 物理信道与逻辑信道 快速辅助控制信道（FACCH）： 主要用于传送基站与移动台间的越区 切换的信令消息

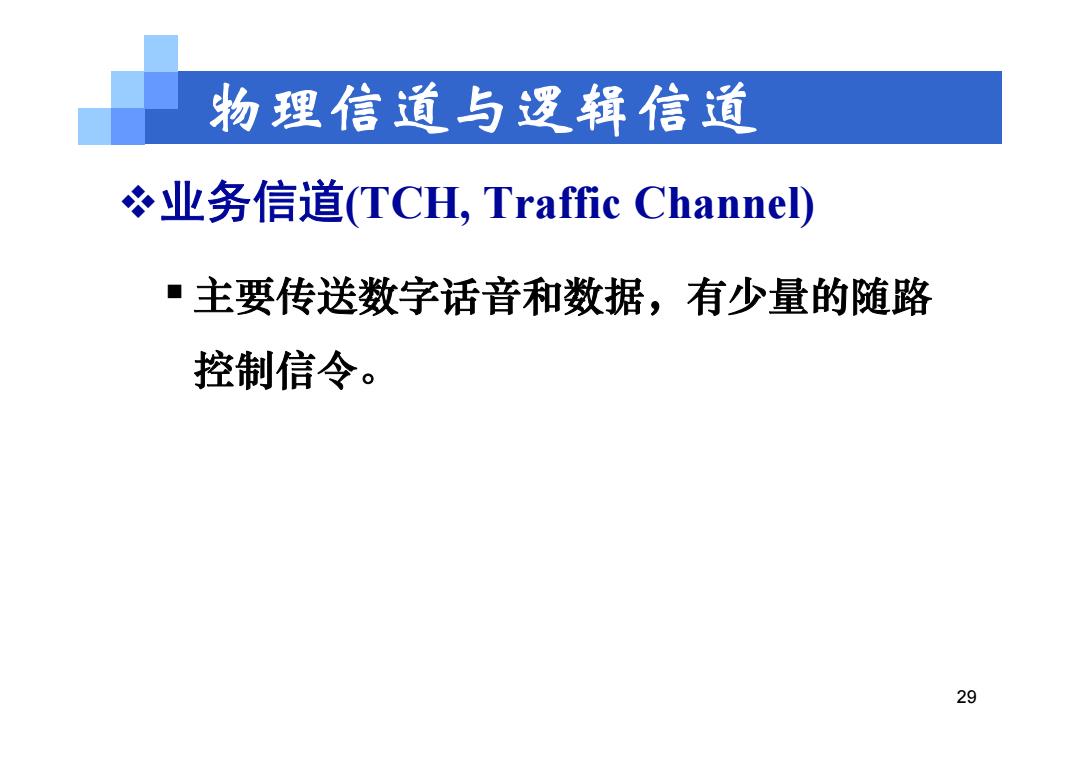

物理信道与逻辑信道 冬业务信道(TCH,Traffic Channel) 主要传送数字话音和数据，有少量的随路 控制信令。 29
29 物理信道与逻辑信道 业务信道(TCH, Traffic Channel) 主要传送数字话音和数据，有少量的随路 控制信令

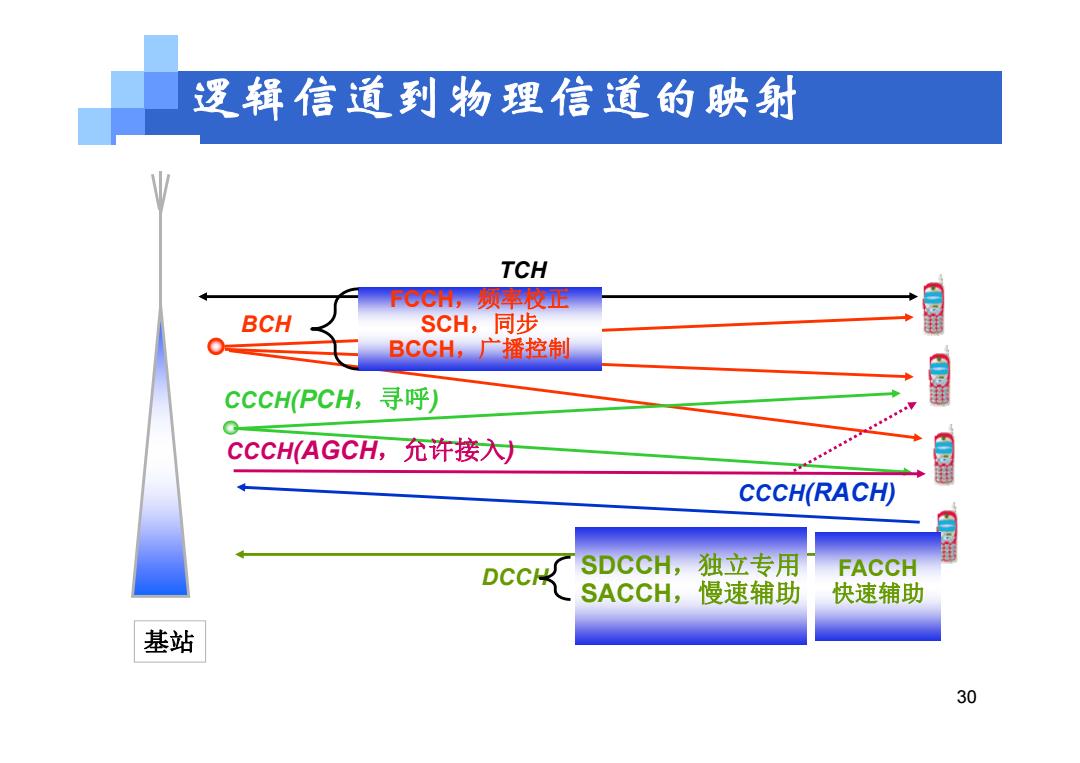

逻辑信道到物理信道的映射 TCH FCCH,频率校正 BCH SCH,同步 BCCH,广播控制 CCCH(PCH,寻呼 CCCH(AGCH,允许接入) CCCH(RACH) DCCK SDCCH,独立专用 FACCH SACCH, 慢速辅助 快速辅助 基站 30
30 逻辑信道到物理信道的映射 基站 TCH BCH FCCH，频率校正 SCH，同步 BCCH，广播控制 CCCH(PCH，寻呼) CCCH(AGCH，允许接入) CCCH(RACH) DCCH SDCCH，独立专用 SACCH，慢速辅助 FACCH 快速辅助
