物理信道与逻辑信道 GSM信道分为物理信道与逻辑信道 物理信道：用来传送信号或数据的物理通路， 一个时隙(TS) 逻辑信道： ◆在物理信道基础上，根据BTS与MS之间传 递的信息种类的不同而定义为不同的逻辑信 道 ◆根据其传输方向，分上行信道和下行信道
16 物理信道与逻辑信道 GSM信道分为物理信道与逻辑信道 物理信道 :用来传送信号或数据的物理通路， 一个时隙（TS ） 逻辑信道 : 在物理信道基础上，根据BTS 与MS之间传 递的信息种类的不同而定义为不同的逻辑信 道 根据其传输方向，分上行信道和下行信道
物理信道与逻辑信道 以GSM900为例： ■上行890-~915MHz(共25MHz),下行935~960MHz GSM1800:上行1710~1785MHz,下行1805~1880MHz 890915 935 960 1710 17851805 1850 188019101930 1990 MHz 欧洲、 亚洲和 非洲 GSM 900 DCS 1800 GSM 900 2X25MHz带宽 45MHz双工频率间隔 DCS18002X75MHz带宽 95MHz双工频率间隔 北美 PCS19002X60MHz带宽 80MHz双工频率间隔 注：也存在频率超出GSM900的一点频段 PCS 1900 称为E-GSM U=上行链路，D=下行链路 17
17 物理信道与逻辑信道 以GSM900为例： 上行890~915 MHz ( 共25 MHz)，下行935~960 MHz GSM1800：上行1710~1785MHz，下行1805~1880MHz

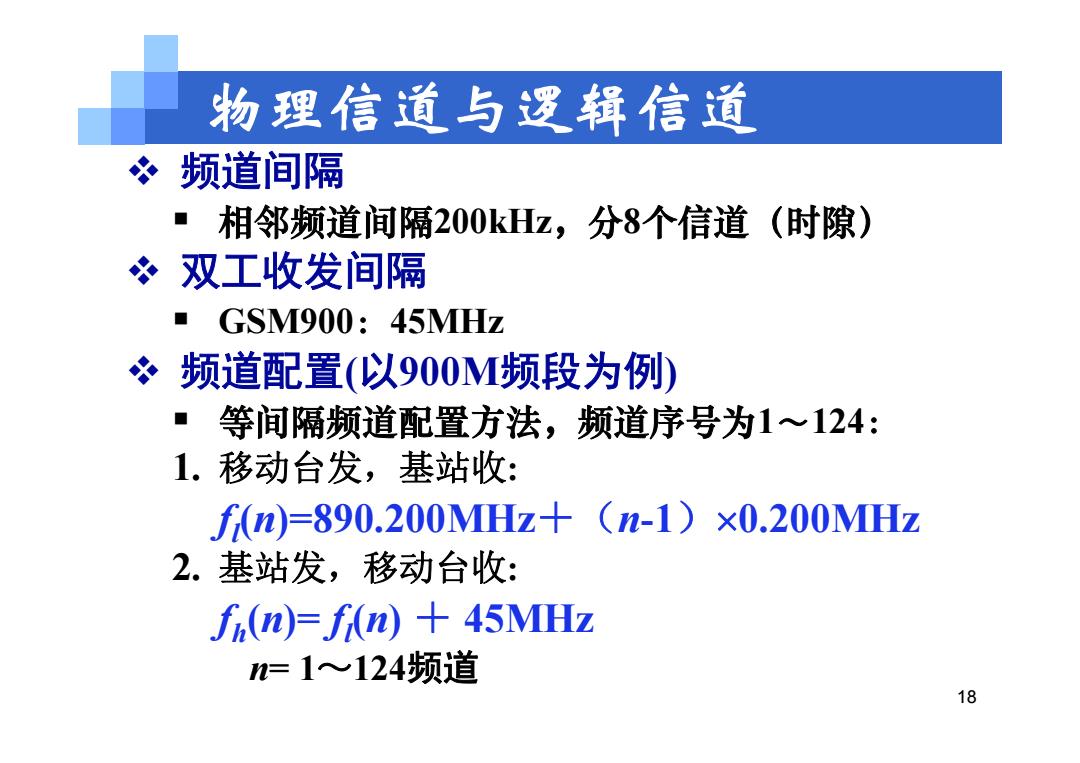

物理信道与逻辑信道 冬频道间隔 ·相邻频道间隔200kHz,分8个信道（时隙） 冬双工收发间隔 ■ GSM900:45MHz 冬频道配置（以900M频段为例） ·等间隔频道配置方法，频道序号为1~124： 1.移动台发，基站收： fn)=890.200MHz+ (n-1)×0.200MHz 2.基站发，移动台收： fi(n)=f(n)+45MHz n=1∞124频道 18
18 频道间隔 相邻频道间隔200kHz，分8个信道（时隙） 双工收发间隔 GSM900：45MHz 频道配置(以900M频段为例) 等间隔频道配置方法，频道序号为1～124： 1. 移动台发，基站收: fl(n)=890.200MHz＋（n-1）0.200MHz 2. 基站发，移动台收: fh(n)= fl(n) ＋ 45MHz n= 1～124频道 物理信道与逻辑信道
物理信道与逻辑信道 举例 已知W=7,试求GSM900系统容量 ■解： ◆上下行分别有124个载频 >124×200K=24.8MHz<25MHz ◆信道总数为：124×8=992个物理 信道 ◆=992/7=141.7 19
19 举例 已知N=7，试求GSM900系统容量 解： 上下行分别有124个载频 124×200K=24.8MHz < 25 MHz 信道总数为：124×8= 992 个物理 信道 m=992/7=141.7 物理信道与逻辑信道

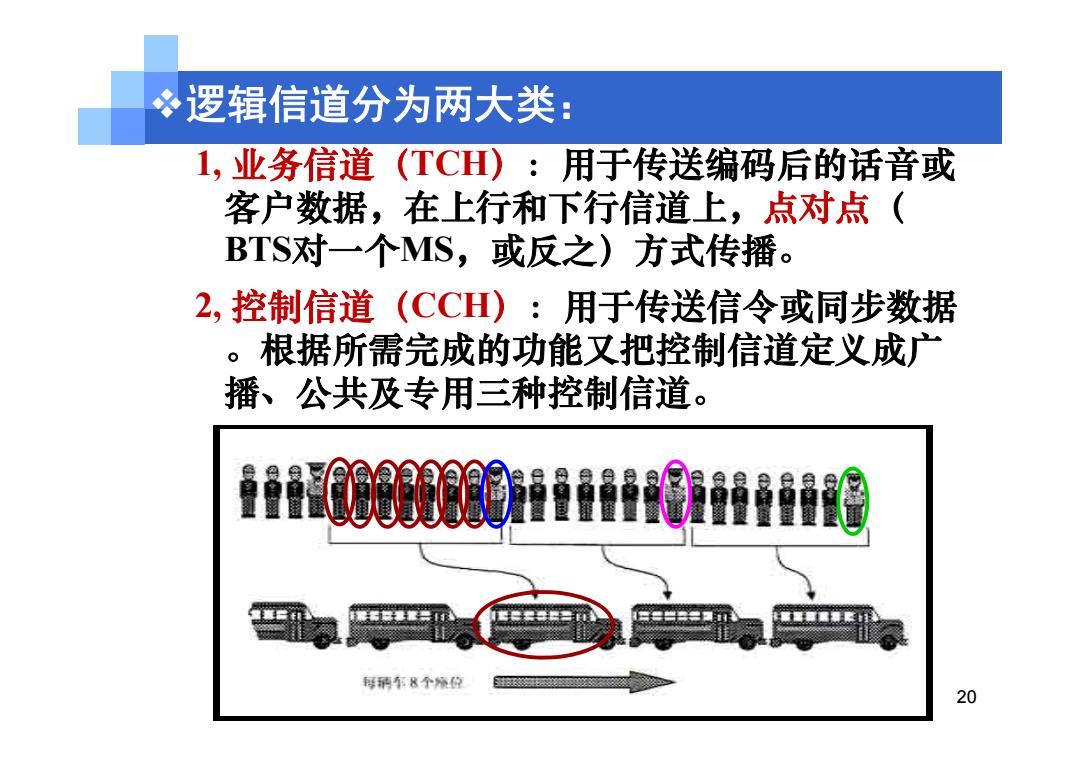

逻辑信道分为两大类： 1,业务信道(TC):用于传送编码后的话音或 客户数据，在上行和下行信道上，点对点( BTS对一个MS,或反之)方式传播。 2,控制信道(CCH)：用于传送信令或同步数据 。根据所需完成的功能又把控制信道定义成广 播、公共及专用三种控制信道。 每辆车8个烧位 20
20 逻辑信道分为两大类： 1, 业务信道（TCH）：用于传送编码后的话音或 客户数据，在上行和下行信道上，点对点（ BTS对一个MS，或反之）方式传播。 2, 控制信道（CCH）：用于传送信令或同步数据 。根据所需完成的功能又把控制信道定义成广 播、公共及专用三种控制信道
