2.HLR （归属位置寄存器) GSM系统的中心数据库，存储HLR控制 区内所有用户的相关数据 ◆用户的参数（静态数据）： >用户基本信息，存储于注册时约定的 HLR ◆用户的位置信息（动态数据)： >HLR控制的各个MS当前位置的信息 3.VLR（访问位置寄存器) VLR是存储位置信息的动态数据库 ◆当前处在本VLR控制区的全部MS(包括漫 游的移动用户)与呼叫接续有关的资料
11 2. HLR（归属位置寄存器） GSM系统的中心数据库，存储HLR控制 区内所有用户的相关数据。 用户的参数（静态数据）： 用户基本信息，存储于注册时约定的 HLR 用户的位置信息（动态数据）： HLR控制的各个MS当前位置的信息 3. VLR（访问位置寄存器） VLR是存储位置信息的动态数据库 当前处在本VLR控制区的全部MS（包括漫 游的移动用户）与呼叫接续有关的资料

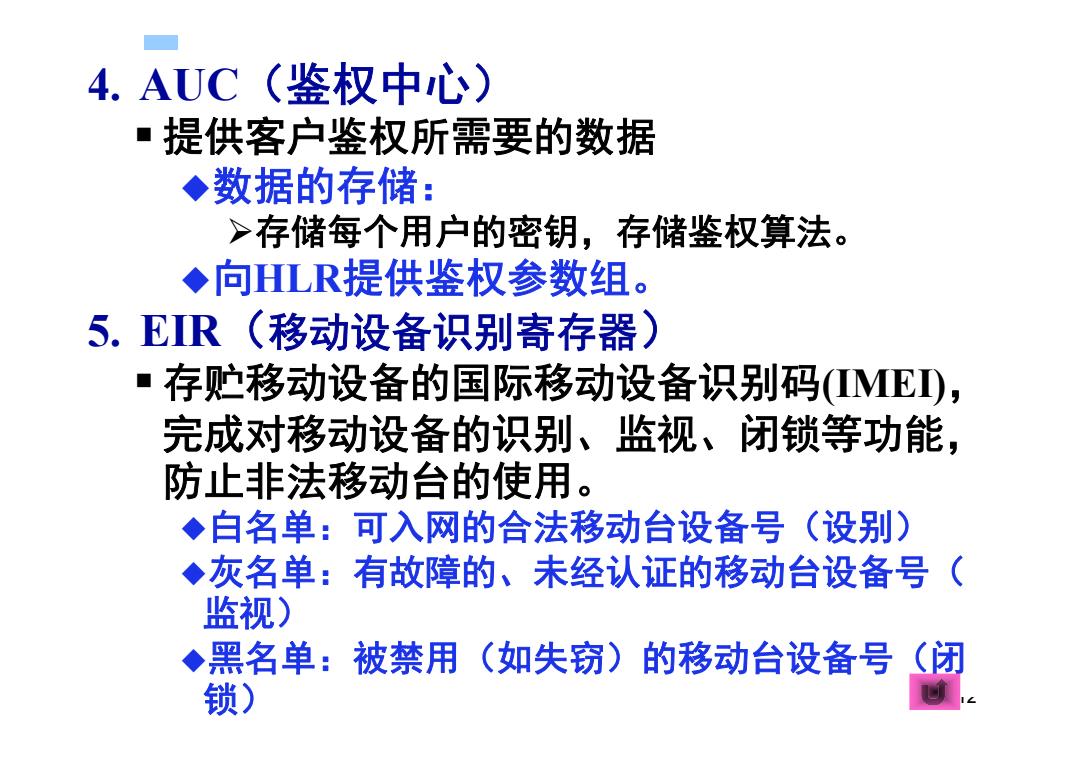

4.AUC(鉴权中心) ■提供客户鉴权所需要的数据 ◆数据的存储： >存储每个用户的密钥，存储鉴权算法。 ◆向HLR提供鉴权参数组。 5.EIR(移动设备识别寄存器 存贮移动设备的国际移动设备识别码MED, 完成对移动设备的识别、监视、闭锁等功能， 防止非法移动台的使用。 ◆白名单：可入网的合法移动台设备号（设别) ◆灰名单：有故障的、未经认证的移动台设备号（ 监视) 黑名单：被禁用（如失窃)的移动台设备号 (闭 锁)
12 4. AUC（鉴权中心） 提供客户鉴权所需要的数据 数据的存储： 存储每个用户的密钥，存储鉴权算法。 向HLR提供鉴权参数组。 5. EIR （移动设备识别寄存器 ） 存贮移动设备的国际移动设备识别码(IMEI) ， 完成对移动设备的识别、监视、闭锁等功能， 防止非法移动台的使用。 白名单：可入网的合法移动台设备号（设别） 灰名单：有故障的、未经认证的移动台设备号（ 监视） 黑名单：被禁用（如失窃）的移动台设备号（闭 锁）
操作支持子系统 OSS (Operation Support System) 包括：操作维护中心(OMC)、网络管理中心 (NMC) ■ 移动用户管理 ◆用户数据管理 移动设备管理 ◆通过EIR实现 网络操作与控制 ◆通过OMC实现，故障管理、配置管理 、性能管理等 13
13 操作支持子系统 OSS （Operation Support System ） 包括：操作维护中心(OMC)、网络管理中心 (NMC) 移动用户管理 用户数据管理 移动设备管理 通过EIR实现 网络操作与控制 通过OMC实现，故障管理、配置管理 、性能管理等
主要内容 6.1GSM系统的业务及其特征 6.2GSM系统的结构 6.3 GSM的信道 6.4GSM的无线数字传输 6.5GSM的信令协议 6.6接续和移动性管理 6.7通用分组无线业务 14
14 主要内容 6.1 GSM系统的业务及其特征 6.2 GSM系统的结构 6.3 GSM的信道 6.4 GSM的无线数字传输 6.5 GSM的信令协议 6.6 接续和移动性管理 6.7 通用分组无线业务

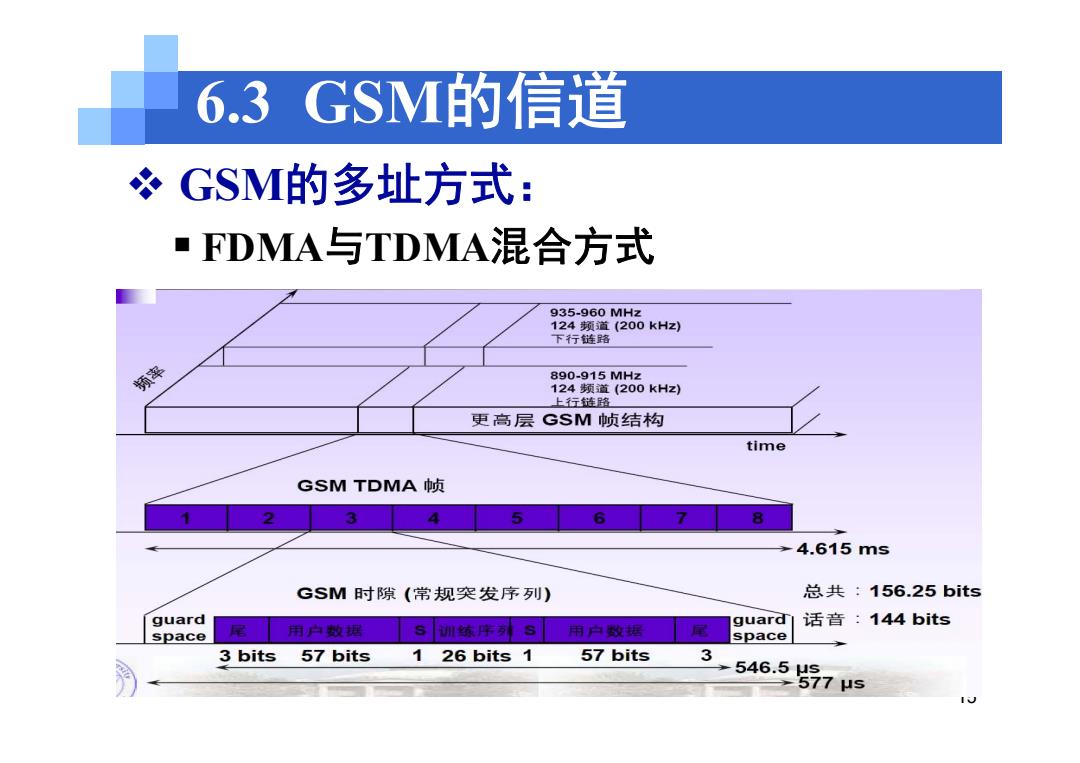

6.3GSM的信道 冬GSM的多址方式： ·FDMA与TDMA混合方式 935-960MHz 124频道(200kHz) 下行链路 频率 890-915MHz 124频道(200kHz) 上行链路 更高层GSM帧结构 time GSM TDMA帧 3 5 6 4.615ms GSM时隙（常规突发序列） 总共：156.25bits guard 话音：144bits space 用户数遇 s训练库 guard 用户数据 space 3 bits 57 bits 1 26 bits 1 57 bits 3 546.5Hs 577μs
15 6.3 GSM的信道 GSM的多址方式： FDMA与TDMA混合方式
