6.2GSM系统的结构 GSM系统结构 基站子系统 交换子系统 AuC 移动子 BTS 系统 BSC Abis HLR VLR SIM 移动站 PSTN BSC BTS A ISDN GMSC 基站子系统 VLR EIR 作 OMC BSC 网络子系统 BTS 系 6
6 6.2 GSM系统的结构 GSM系统结构 移动子 系统 基站子系统 交换子系统 操 作 子 系 统
移动台 移动台(MS:Mobile Station): ·用户端的设备总称。 组成： ◆移动设备(ME) ◆SIM卡 移动合的功能 ◆无线接入数字蜂窝移动通信网 ◆支持人机接口各种功能，呼叫过程的提示 7
7 移动台 移动台（MS：Mobile Station）： 用户端的设备总称。 组成： 移动设备(ME) SIM卡 移动台的功能 无线接入数字蜂窝移动通信网 支持人机接口各种功能，呼叫过程的提示
移动台 SIM (Subscriber Identity Module) 点： 客户与设备分离 ·通信安全可靠 ◆用户个人身份号码PN ◆鉴权 ◆加密 ·成本低，经久耐用 u 8
8 SIM（Subscriber Identity Module）特 点： 客户与设备分离 通信安全可靠 用户个人身份号码PIN 鉴权 加密 成本低，经久耐用 移动台

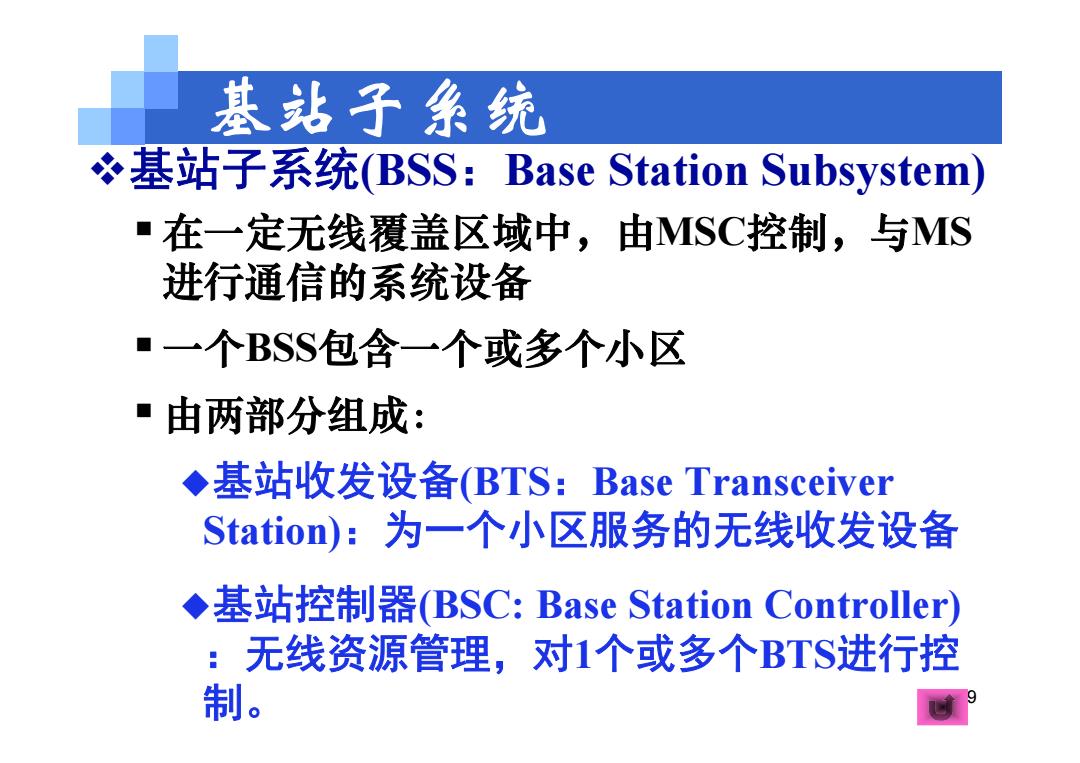

基站子系统 基站子系统(BSS:Base Station Subsystem) 在一定无线覆盖区域中，由MSC控制，与MS 进行通信的系统设备 ■一个BSS包含一个或多个小区 由两部分组成： ◆基站收发设备(BTS:Base Transceiver Station):为一个小区服务的无线收发设备 ◆基站控制器(BSC:Base Station Controller) :无线资源管理，对1个或多个BTS进行控 制
9 基站子系统 基站子系统(BSS：Base Station Subsystem) 在一定无线覆盖区域中，由MSC控制，与MS 进行通信的系统设备 一个BSS包含一个或多个小区 由两部分组成： 基站收发设备(BTS：Base Transceiver Station)：为一个小区服务的无线收发设备 基站控制器(BSC: Base Station Controller) ：无线资源管理，对1个或多个BTS进行控 制
网络子系统 网络子系统/交换子系统 ·对管辖区域中的移动台进行控制、 交换的功 能实体 组成： 1.移动业务交换中心MSC 2.访问位置寄存器VLR 3.归属位置寄存器HLR 4.鉴权中心AUC 5.移动设备识别寄存器ER 10
10 网络子系统 网络子系统/交换子系统 对管辖区域中的移动台进行控制、交换的功 能实体 组成： 1. 移动业务交换中心MSC 2. 访问位置寄存器VLR 3. 归属位置寄存器HLR 4. 鉴权中心AUC 5. 移动设备识别寄存器EIR
