仪器分析（含实验）】 《仪器分析》课程 第团章质谱分桥法 Mass Spectroscopy MS
《仪器分析》课程 第四章 质谱分析法 Mass Spectroscopy MS 仪器分析(含实验)
质谱过程 撞击 得到 高速电子 气态分子 阳离子 按质荷比m/e 顺序谱图 质量分析器 峰位置 峰强度 定性结构 定量分析
质谱过程 撞 击 得到 高速电子 气态分子 阳离子 顺序谱图 质量分析器 定性结构 定量分析 导 入 按质荷比m/e 峰位置 峰强度
§8-1 质谱仪 进样系统离子源/电离室 质量分离器 离子检测器 记录 动态：质量分析器采用变化的电磁场，利用 空间位置将mle分开。 静态：质量分析器采用稳定的电磁场，按照 时间和空间区分mle
§8-1 质谱仪 进样系统 离子源／电离室 质量分离器 离子检测器 记录 动态：质量分析器采用变化的电磁场，利用 空间位置将m/e分开。 静态：质量分析器采用稳定的电磁场，按照 时间和空间区分m/e
10'Pa 至泵一三 阳极 热丝 狭缝A 电子源 贮样器一 狭缝B 输出至放大器 和记录仪 电离源 至泵 轻离子 路径 105Pa出射 狭缝 重离子 路径 质量 分离器管 离子收集器 图13-1单聚焦质谱仪示意图

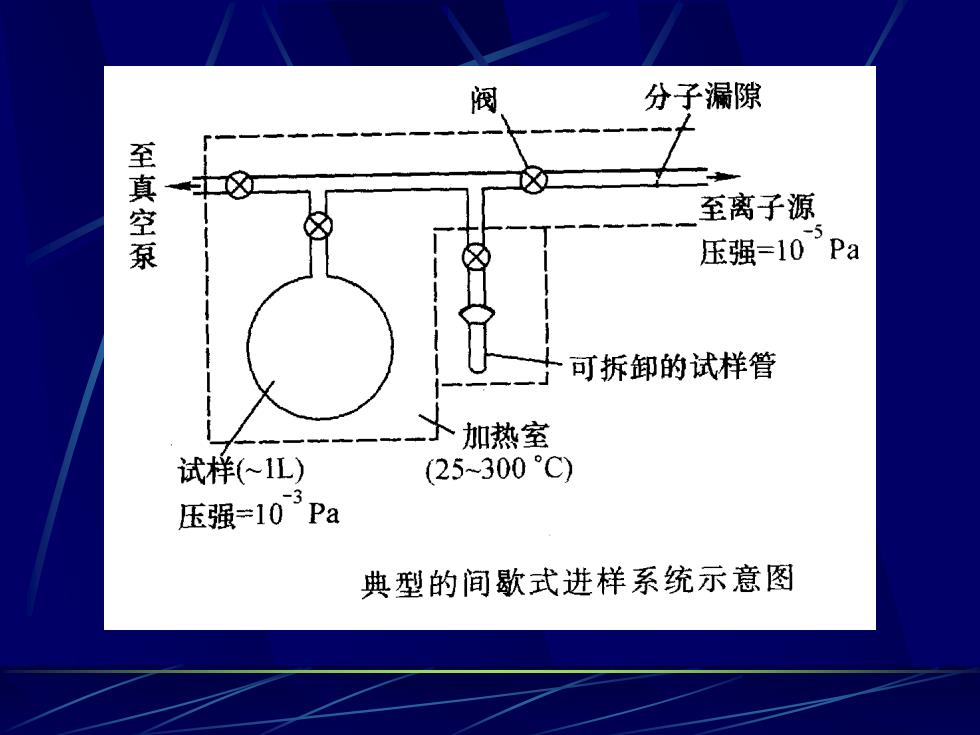

阀 分子漏隙 至真空泵 至离子源 压强=10Pa 可拆卸的试样管 下加热室 试样(~1L) (25-300C) 压强=10°Pa 典型的间歇式进样系统示意图
