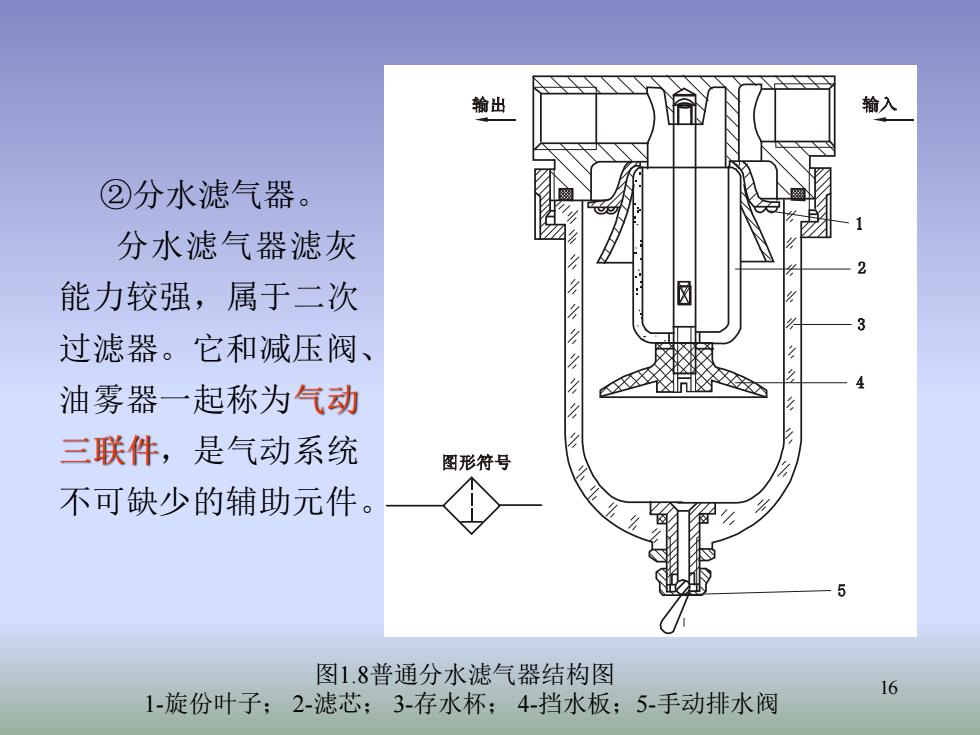

输出 输入 ②分水滤气器。 分水滤气器滤灰 能力较强，属于二次 过滤器。它和减压阀、 油雾器一起称为气动 三联件，是气动系统 图形符号 不可缺少的辅助元件。 图1.8普通分水滤气器结构图 16 1-旋份叶子；2-滤芯3-存水杯：4-挡水板；5-手动排水阀
16 ②分水滤气器。 分水滤气器滤灰 能力较强，属于二次 过滤器。它和减压阀、 油雾器一起称为气动 三联件，是气动系统 不可缺少的辅助元件。 图1.8普通分水滤气器结构图 1-旋份叶子； 2-滤芯； 3-存水杯； 4-挡水板；5-手动排水阀

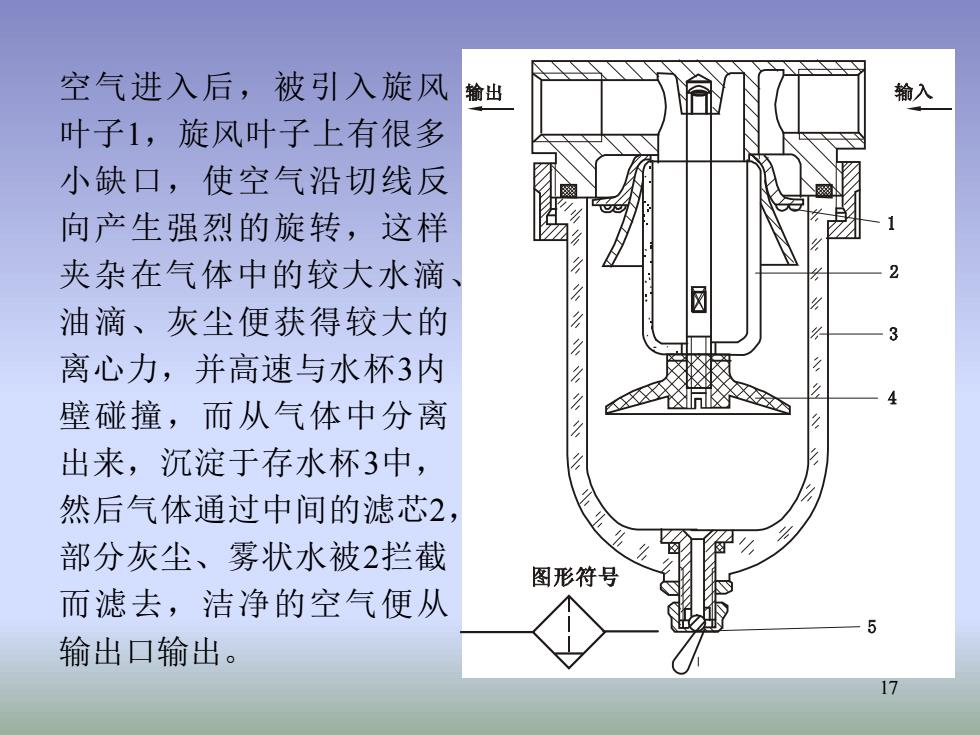

空气进入后，被引入旋风 输出 输入 叶子1，旋风叶子上有很多 小缺口，使空气沿切线反 向产生强烈的旋转，这样 夹杂在气体中的较大水滴、 ☒ 油滴、灰尘便获得较大的 离心力，并高速与水杯3内 壁碰撞，而从气体中分离 出来，沉淀于存水杯3中， 然后气体通过中间的滤芯2， 部分灰尘、雾状水被2拦截 图形符号 而滤去，洁净的空气便从 输出口输出
17 空气进入后 ，被引入旋风 叶子 1 ，旋风叶子上有很多 小缺口 ，使空气沿切线反 向产生强烈的旋转 ，这样 夹杂在气体中的较大水滴 、 油滴 、灰尘便获得较大的 离心力 ，并高速与水杯 3 内 壁碰撞 ，而从气体中分离 出来 ，沉淀于存水杯 3 中 ， 然后气体通过中间的滤芯 2 ， 部分灰尘 、雾状水被 2拦截 而滤去 ，洁净的空气便从 输出口输出
