(1)气压缩机的工作原理 气压传动系统中最常见的空气压缩机是往复活塞式。 2 5 7 8 p 777 10 9 图11.2往复活塞式空气压缩机工作原理图 1-排气阀；2-汽缸；3-活塞；4-活塞杆： 5、6-十字头与滑道；7-连杆；8-曲柄9-吸气阀10-弹簧
11 （1） 气压缩机的工作原理 气压传动系统中最常见的空气压缩机是往复活塞式。 图11.2 往复活塞式空气压缩机工作原理图 1-排气阀；2-汽缸； 3-活塞； 4-活塞杆； 5、6-十字头与滑道；7-连杆；8-曲柄9-吸气阀 10-弹簧
2 8 其工作原理： 10 当活塞3向右运动时，左腔压力低于大气压力，吸气 阀9被打开，空气在大气压力作用下进入气缸2内，这个 过程称为“吸气过程”。 当活塞向左移动时，吸气阀9在缸内压缩气体的作用 下关闭，缸内气体被压缩，这个过程称为压缩过程”。 当气缸内空气压力增高到略高于输气管内压力后， 排气阀1被打开，压缩空气进入输气管道，这个过程称为 “排气过程”。 12
12 当活塞3向右运动时，左腔压力低于大气压力，吸气 阀9被打开，空气在大气压力作用下进入气缸2内，这个 过程称为“吸气过程” 。 当活塞向左移动时，吸气阀9在缸内压缩气体的作用 下关闭，缸内气体被压缩，这个过程称为“压缩过程” 。 当气缸内空气压力增高到略高于输气管内压力后， 排气阀1被打开，压缩空气进入输气管道，这个过程称为 “排气过程” 。 其工作原理:
1.2.2气动辅助元件 气动辅助元件分为气源净化装置和其它辅助元件两大类。 12.2.1气原净化装置 压缩空气净化装置一般包括：后冷却器、油水分离器、 贮气罐、干燥器、过滤器等。 13
13 1.2.2 气动辅助元件 1.2.2.1 气源净化装置 气动辅助元件分为气源净化装置和其它辅助元件两大类。 压缩空气净化装置一般包括：后冷却器、油水分离器、 贮气罐、干燥器、过滤器等
过滤器 过滤器的作用是进一步滤除压缩空气中的杂质。常用 的过滤器有一次性过滤器（也称简易过滤器，滤灰效率为 50~70%);二次过滤器（滤灰效率为70~99%）。在要求高 的特殊场合，还可使用高效率的过滤器。 ①一次过滤器。 图11.7所示为一种一次性过滤器，气流由切线方向进 入筒内，在离心力的作用下分离出液滴，然后气体由下而上 通过多片钢板、毛、毡、硅胶、焦炭、滤网等过滤吸附材料， 干燥清洁的空气从筒顶输出。 14
14 过滤器 过滤器的作用是进一步滤除压缩空气中的杂质。常用 的过滤器有一次性过滤器（也称简易过滤器，滤灰效率为 50~70%）；二次过滤器（滤灰效率为70~99%）。在要求高 的特殊场合，还可使用高效率的过滤器。 ①一次过滤器。 图11.7所示为一种一次性过滤器，气流由切线方向进 入筒内，在离心力的作用下分离出液滴，然后气体由下而上 通过多片钢板、毛、毡、硅胶、焦炭、滤网等过滤吸附材料， 干燥清洁的空气从筒顶输出

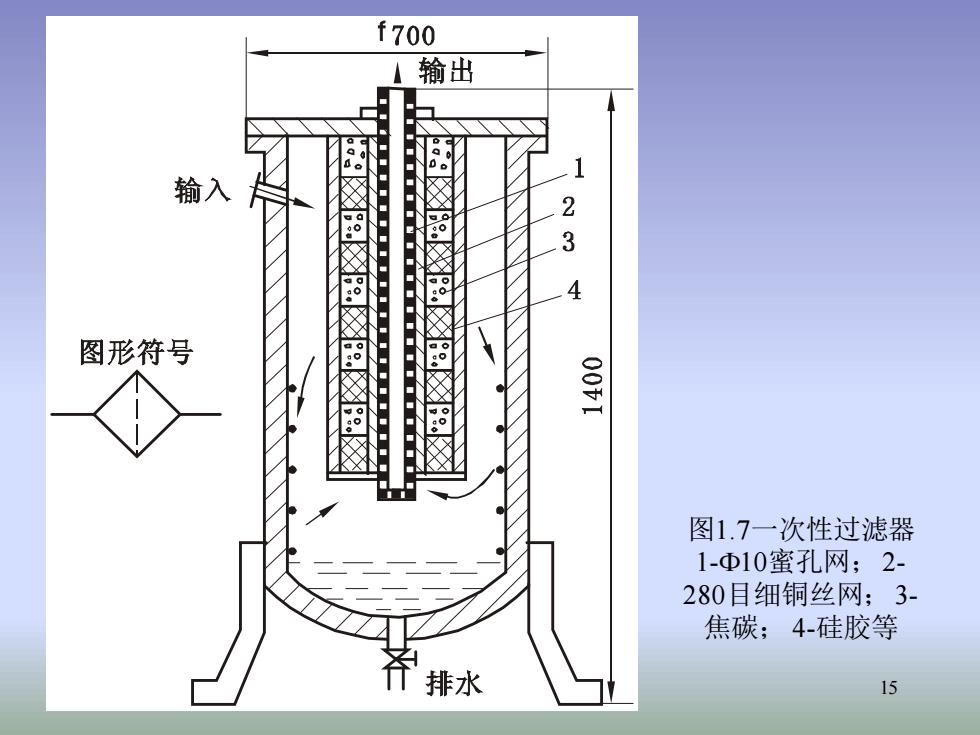

f700 输出 输入 :3型 2 3 4 图形符号 006L 图1.7一次性过滤器 1-Φ10蜜孔网；2 280目细铜丝网；3- 焦碳；4-硅胶等 排水 15
15 图1.7一次性过滤器 1-10蜜孔网；2- 280目细铜丝网；3- 焦碳； 4-硅胶等
