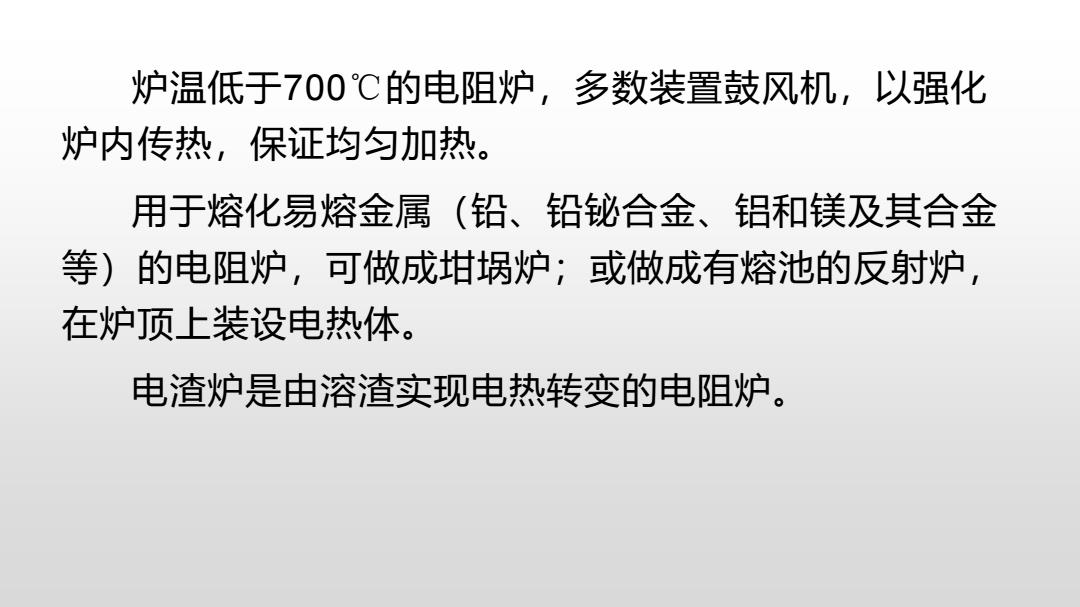

炉温低于700℃的电阻炉，多数装置鼓风机，以强化 炉内传热，保证均匀加热。 用于熔化易熔金属（铅、铅铋合金、铝和镁及其合金 等)的电阻炉，可做成坩埚炉；或做成有熔池的反射炉， 在炉顶上装设电热体。 电渣炉是由溶渣实现电热转变的电阻炉
炉温低于700℃的电阻炉，多数装置鼓风机，以强化 炉内传热，保证均匀加热。 用于熔化易熔金属（铅、铅铋合金、铝和镁及其合金 等）的电阻炉，可做成坩埚炉；或做成有熔池的反射炉， 在炉顶上装设电热体。 电渣炉是由溶渣实现电热转变的电阻炉

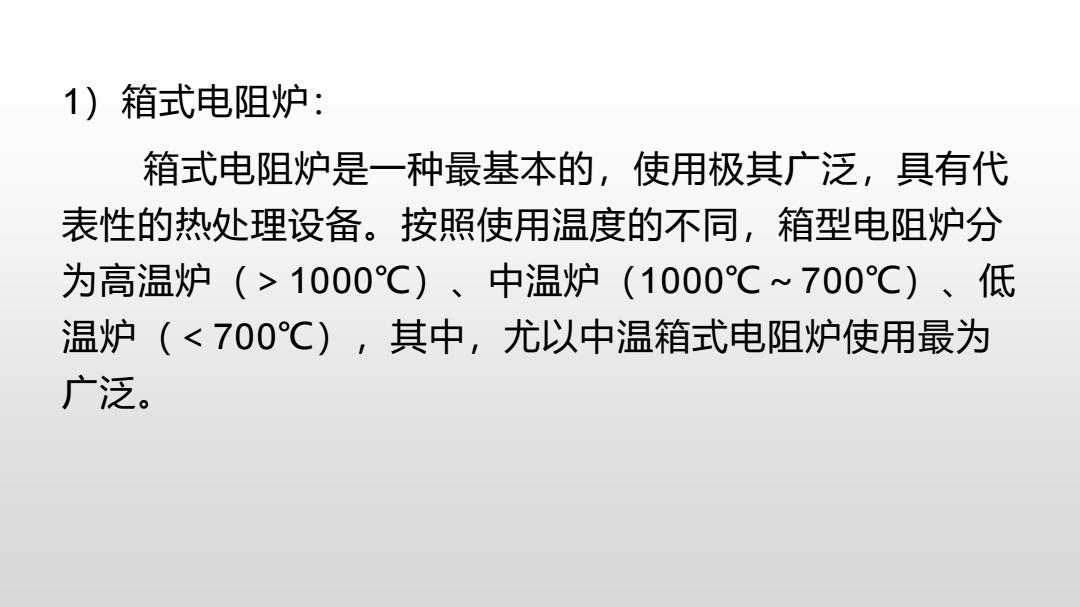

1)箱式电阻炉： 箱式电阻炉是一种最基本的，使用极其广泛，具有代 表性的热处理设备。按照使用温度的不同，箱型电阻炉分 为高温炉(>1000℃)、中温炉(1000℃~700℃)、低 温炉(<700℃)，其中，尤以中温箱式电阻炉使用最为 广泛
1）箱式电阻炉： 箱式电阻炉是一种最基本的，使用极其广泛，具有代 表性的热处理设备。按照使用温度的不同，箱型电阻炉分 为高温炉（＞1000℃）、中温炉（1000℃～700℃）、低 温炉（＜700℃），其中，尤以中温箱式电阻炉使用最为 广泛

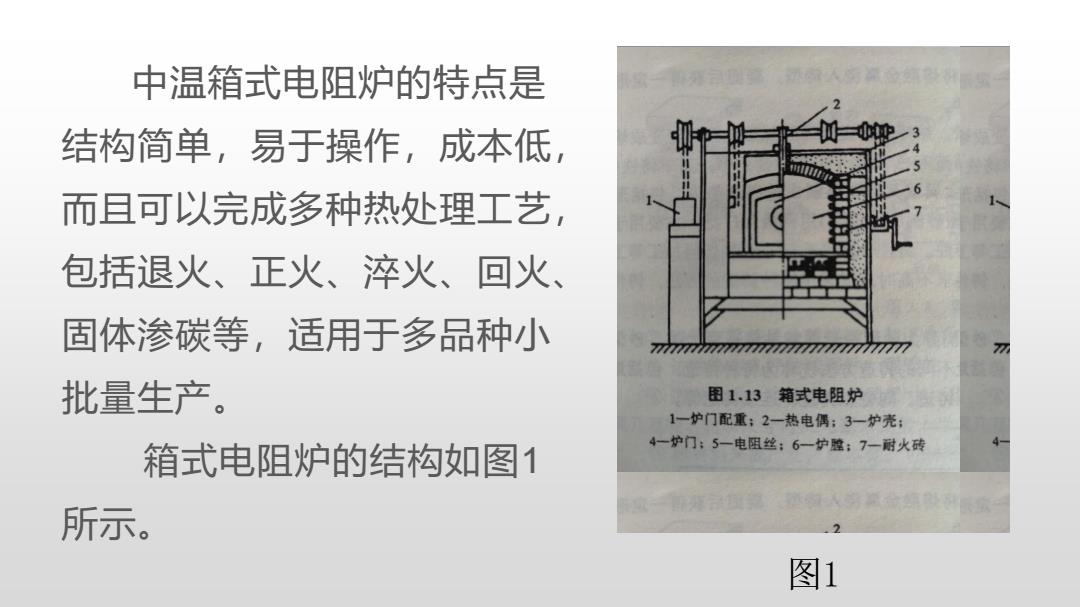

中温箱式电阻炉的特点是 结构简单，易于操作，成本低， 而且可以完成多种热处理工艺， 包括退火、正火、淬火、回火、 固体渗碳等，适用于多品种小 77777777727777777777777777777 批量生产。 围1.13箱式电阻炉 1一炉门配重；2一热电偶；3一炉壳： 箱式电阻炉的结构如图1 4一炉门：5一电阻丝：6一炉壁：7一耐火砖 所示。 图1
中温箱式电阻炉的特点是 结构简单，易于操作，成本低， 而且可以完成多种热处理工艺， 包括退火、正火、淬火、回火、 固体渗碳等，适用于多品种小 批量生产。 箱式电阻炉的结构如图1 所示。 图1

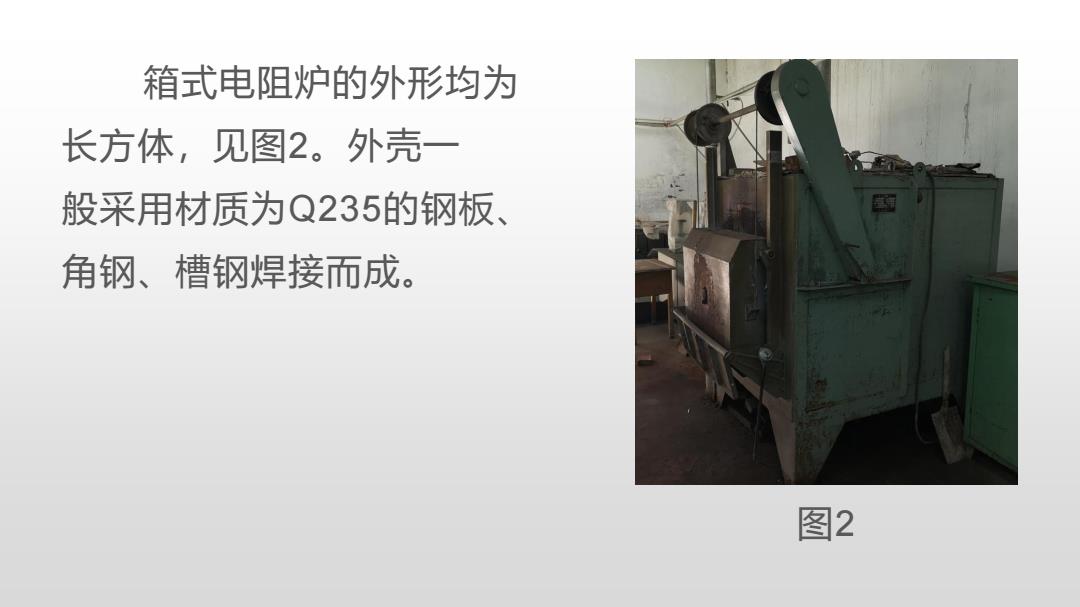

箱式电阻炉的外形均为 长方体，见图2。外壳一 般采用材质为Q235的钢板、 角钢、槽钢焊接而成。 图2
箱式电阻炉的外形均为 长方体，见图2。外壳一 般采用材质为Q235的钢板、 角钢、槽钢焊接而成。 图2

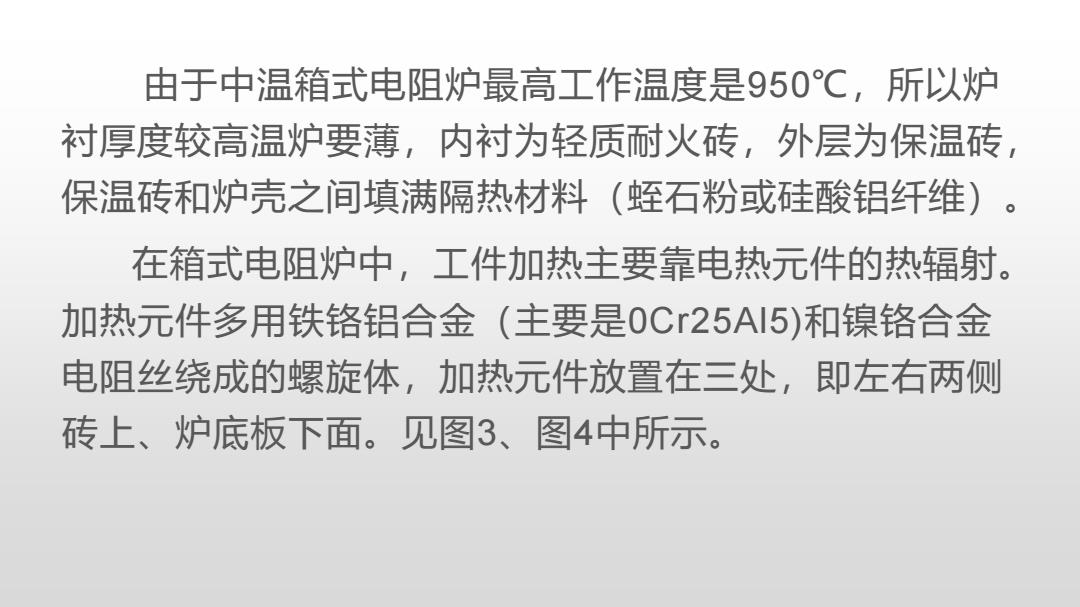

由于中温箱式电阻炉最高工作温度是950°℃，所以炉 衬厚度较高温炉要薄，内衬为轻质耐火砖，外层为保温砖， 保温砖和炉壳之间填满隔热材料（蛭石粉或硅酸铝纤维）。 在箱式电阻炉中，工件加热主要靠电热元件的热辐射。 加热元件多用铁铬铝合金（主要是0C25AI5)和镍铬合金 电阻丝绕成的螺旋体，加热元件放置在三处，即左右两侧 砖上、炉底板下面。见图3、图4中所示
由于中温箱式电阻炉最高工作温度是950℃，所以炉 衬厚度较高温炉要薄，内衬为轻质耐火砖，外层为保温砖， 保温砖和炉壳之间填满隔热材料（蛭石粉或硅酸铝纤维）。 在箱式电阻炉中，工件加热主要靠电热元件的热辐射。 加热元件多用铁铬铝合金（主要是0Cr25Al5)和镍铬合金 电阻丝绕成的螺旋体，加热元件放置在三处，即左右两侧 砖上、炉底板下面。见图3、图4中所示
