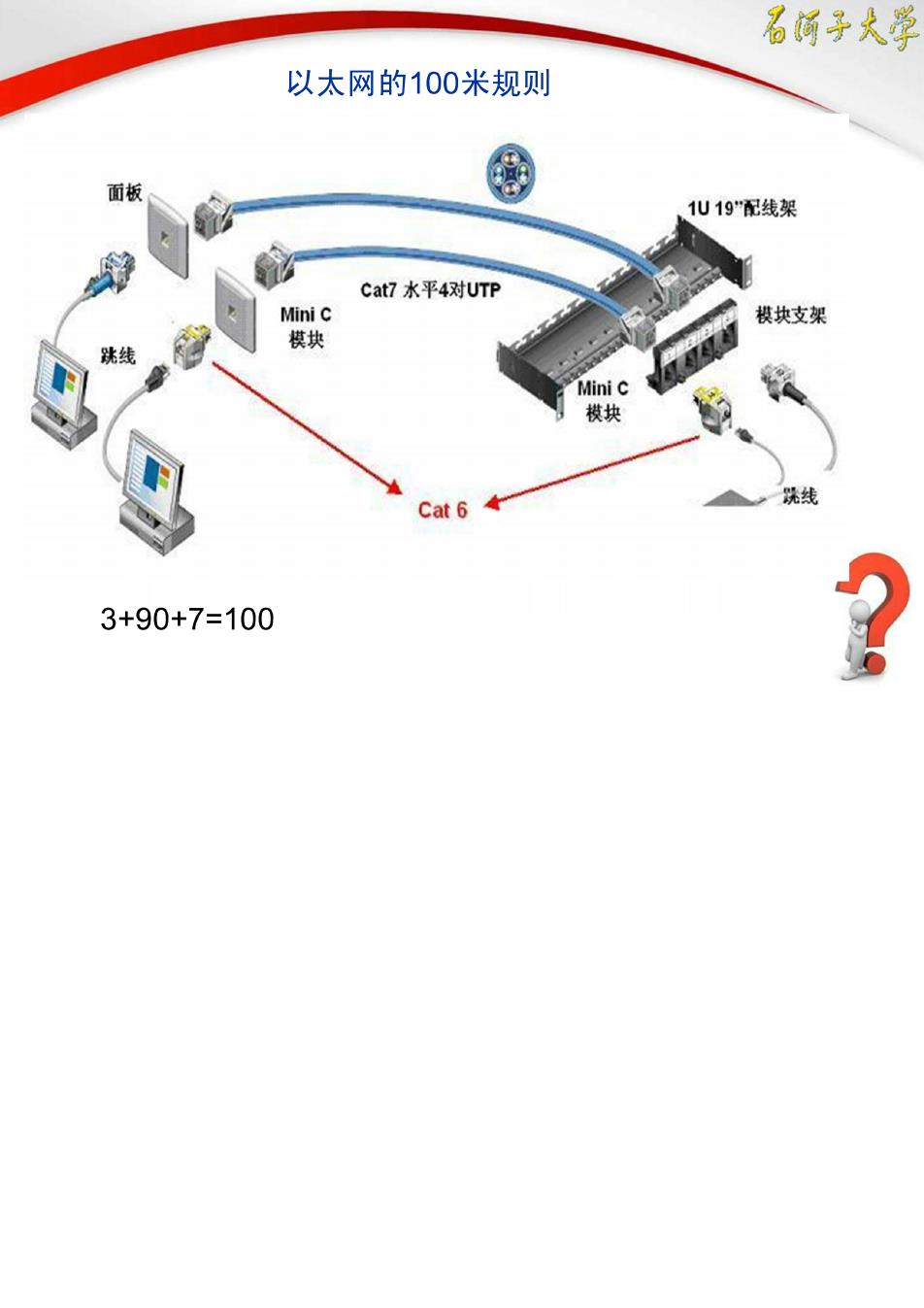

名闻子大学 以太网的100米规则 面板 ® 1U19"配线架 cat7水平4对UTP Minic 模块支架 模块 Mini c 模块 Cat 6 3+90+7=100

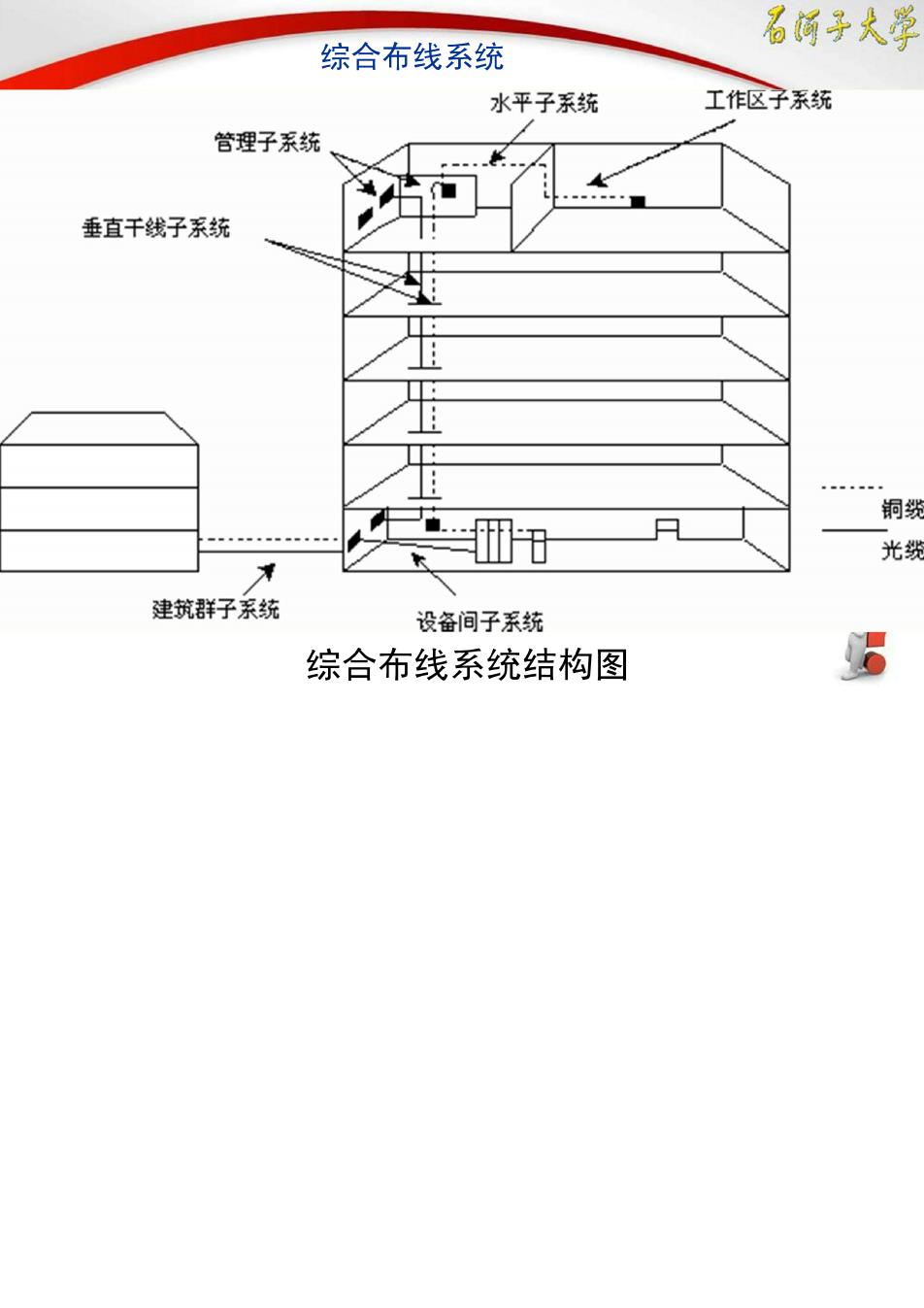

名闻多大学 综合布线系统 水平子系统 工作区子系统 管理子系统 垂直千线子系统 日 铜缆 光缆 建筑群子系统 设备间子系统 综合布线系统结构图 8

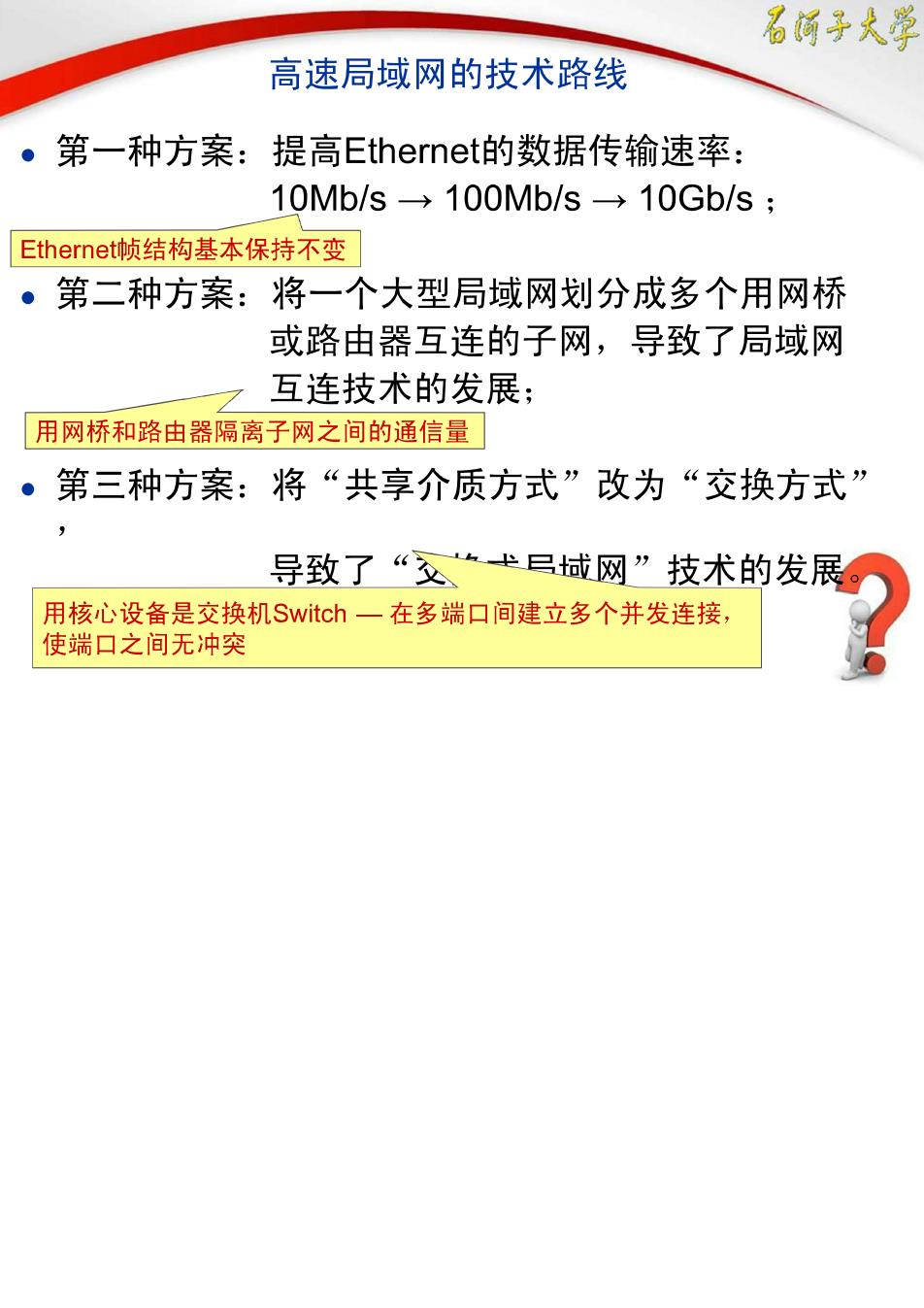

名网多火学 高速局域网的技术路线 第一种方案：提高Ethernet的数据传输速率： 10Mb/s 100Mb/s10Gb/s Ethernet帧结构基本保持不变 第二种方案：将一个大型局域网划分成多个用网桥 或路由器互连的子网，导致了局域网 7 互连技术的发展； 用网桥和路由器隔离子网之间的通信量 。第三种方案：将“共享介质方式”改为“交换方式” 导致了“文“半马域网”技术的发展 用核心设备是交换机Switch一在多端口间建立多个并发连接， 使端口之间无冲突

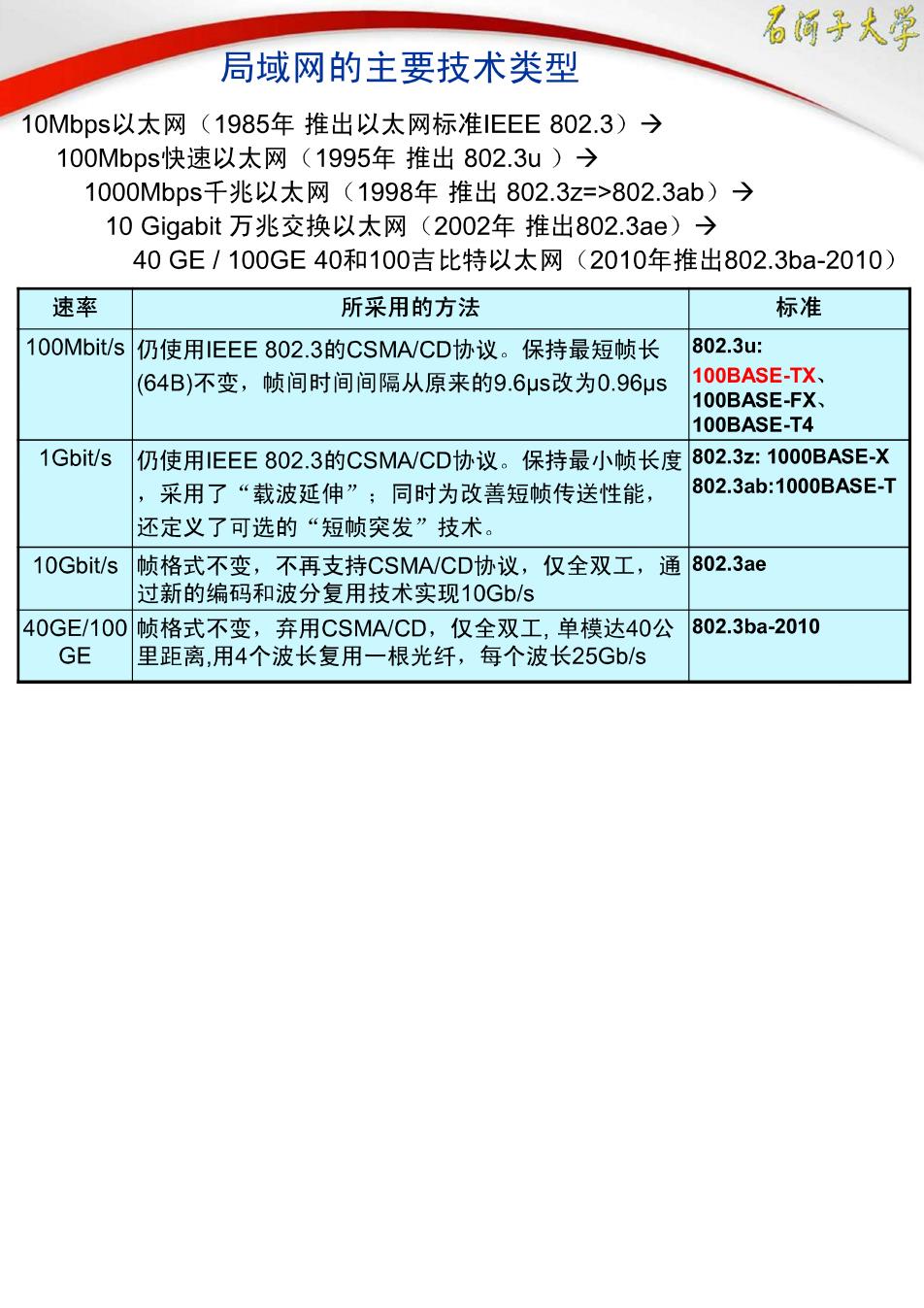

名河子火学 局域网的主要技术类型 10Mbps以太网(1985年推出以太网标准IEEE802.3)→ 100Mbps快速以太网(1995年推出802.3u)→ 1000Mbps千兆以太网(1998年推出802.3z=>802.3ab)→ 10 Gigabit万兆交换以太网(2002年推出802.3ae)→ 40GE/100GE40和100吉比特以太网(2010年推出802.3ba-2010) 速率 所采用的方法 标准 100Mbit/s仍使用IEEE802.3的CSMA/CD协议。保持最短帧长802.3u: (64B)不变，帧间时间间隔从原来的9.6s改为0.96us 100BASE-TX、 100BASE-FX、 100BASE-T4 1Gbit/s仍使用IEEE802.3的CSMA/CD协议。保持最小帧长度802.3z:1000BASE-X 采用了“载波延伸”；同时为改善短帧传送性能， 802.3ab:1000BASE-T 还定义了可选的“短帧突发”技术 10Gbit/s帧格式不变，不再支持CSMA/CD协议，仅全双工，通802.3ae 过新的编码和波分复用技术实现10Gb/s 40GE/100帧格式不变，弃用CSMA/CD,仅全双工，单模达40公 802.3ba-2010 GE里距离，用4个波长复用一根光纤，每个波长25Gb/s
名闻子火学 100Mbps快速以太网 为保持兼容性，保留了802.3的组帧、CSMA/CD介质访问控制方法、接口及算法和 规则，只是帧间时间间隔从原来的9.6us改为0.96us。使每比特的发送时间由100s 降低到了10ns(争用期缩短为5.12us)快10倍 百兆以太网时隙仍规定为512位时，最小帧长64字节，因此必须缩小冲突域，使得 百兆位以太网冲突域跨度为200米数量级（两Hub之间网段5米，最大冲突域205米）。 1995年9月，EEE802委员会正式批准了Fast Ethernet标准IEEE802.3u。 所有的快速以太网均采用双绞线（或是光纤）星型拓扑 根据不同的传输介质，分为三个物理层标准 100BASE-TX 100BASE-FX 100BASE-T4 传输介质 2对STP/5类UTP 2对MMF光纤 4对，3、4、5类UTP 传输技术 4B5B,NRZI,MLT-3 4B5B,NRZI 8B6T,NRZ 传输速率 125 MBaud 125MBaud 25MBaud 数据速率 100Mbps 100Mbps 100Mbps 介质段长 100m 200m 100m 物理范围 200m 400m 200m
