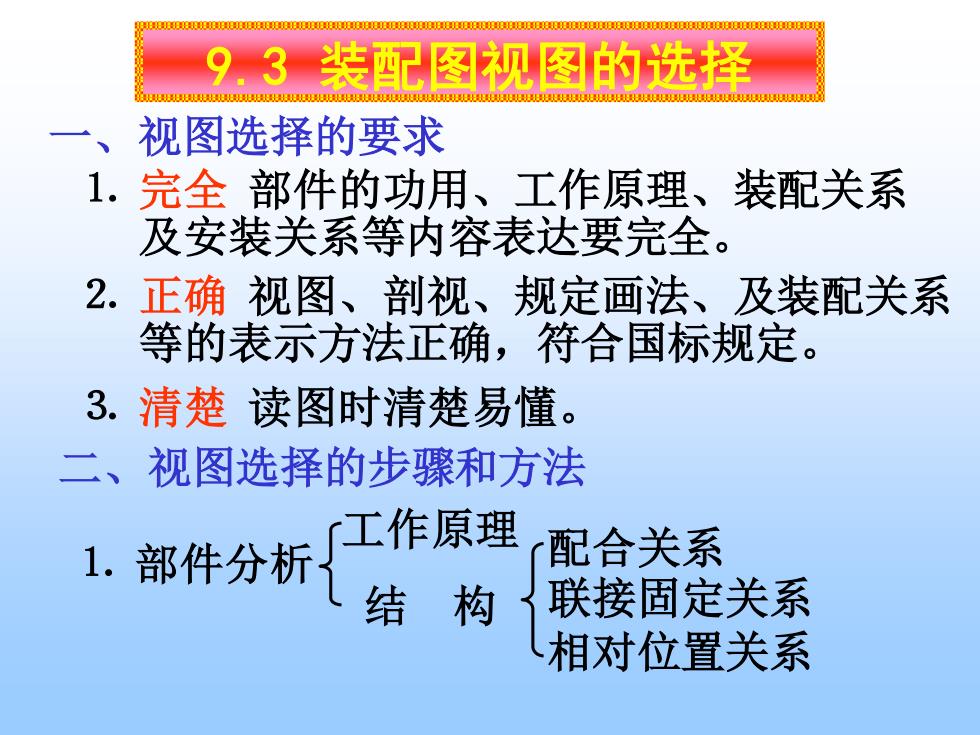

9.3装配图视图的选择 一、视图选择的要求 1.完全部件的功用、工作原理、装配关系 及安装关系等内容表达要完全。 2.正确视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定。 3.清楚读图时清楚易懂。 二、视图选择的步骤和方法 1.部件分析 工作原理 配合关系 结构 联接固定关系 人相对位置关系
一、视图选择的要求 ⒈ 完全 部件的功用、工作原理、装配关系 及安装关系等内容表达要完全。 ⒊ 清楚 读图时清楚易懂。 二、视图选择的步骤和方法 ⒈ 部件分析 工作原理 结 构 配合关系 联接固定关系 相对位置关系 ⒉ 正确 视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定。 9.3 装配图视图的选择

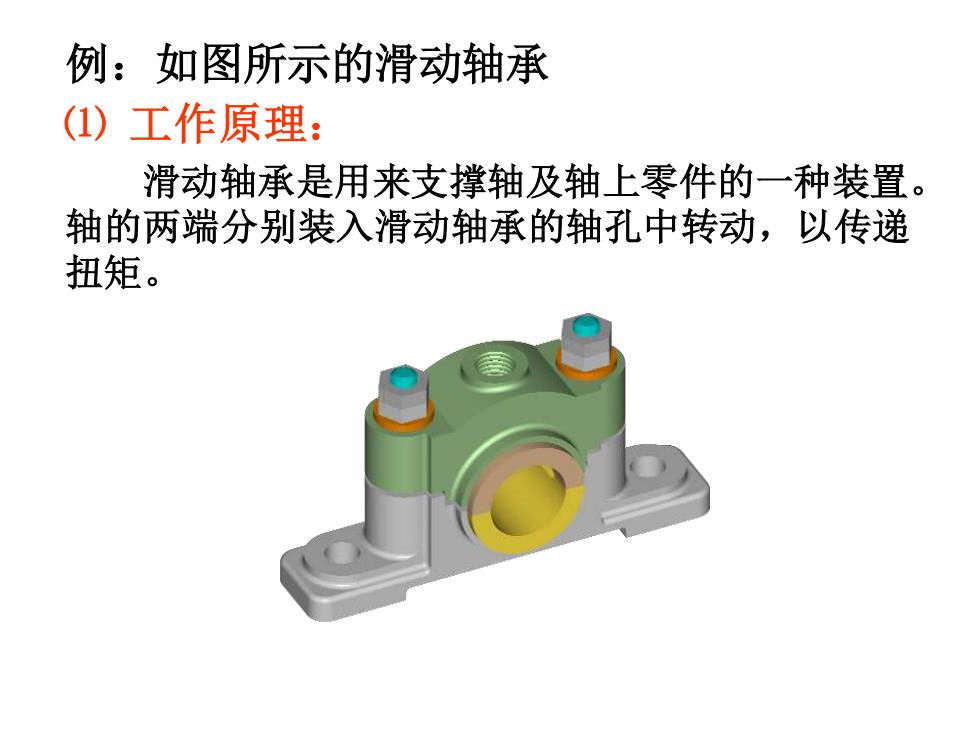

例：如图所示的滑动轴承 (1)工作原理： 滑动轴承是用来支撑轴及轴上零件的一种装置。 轴的两端分别装入滑动轴承的轴孔中转动，以传递 扭矩
滑动轴承是用来支撑轴及轴上零件的一种装置。 轴的两端分别装入滑动轴承的轴孔中转动，以传递 扭矩。 ⑴ 工作原理： 例：如图所示的滑动轴承

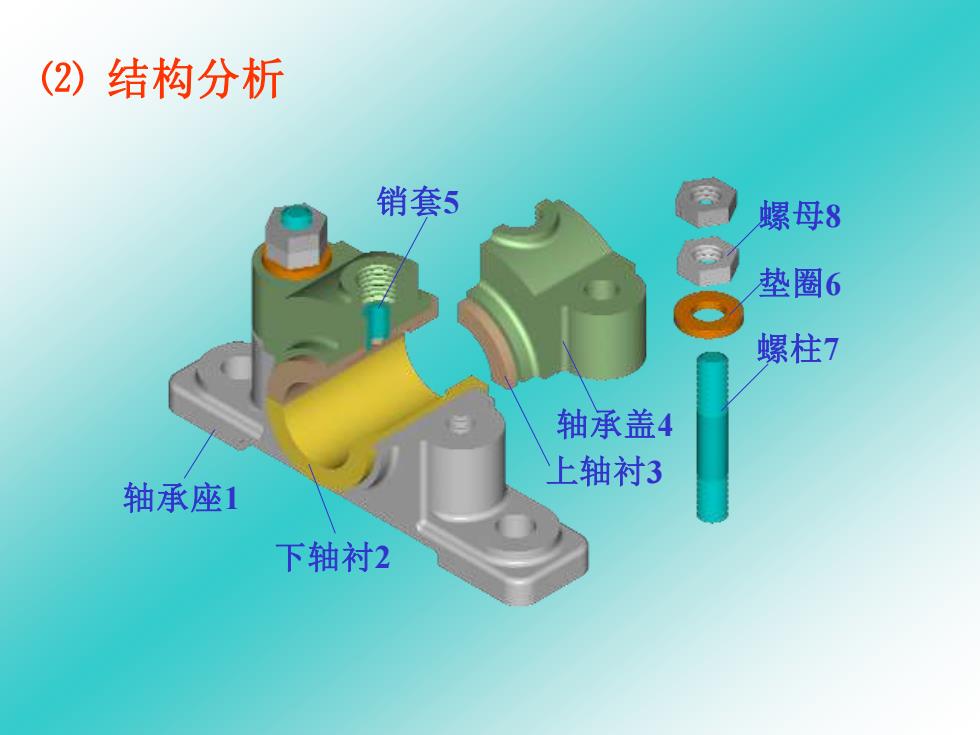

(2)结构分析 销套5 螺母8 垫圈6 螺柱7 轴承盖4 上轴衬3 轴承座1 下轴衬2
上轴衬3 螺柱7 轴承座1 轴承盖4 销套5 垫圈6 螺母8 ⑵ 结构分析 下轴衬2

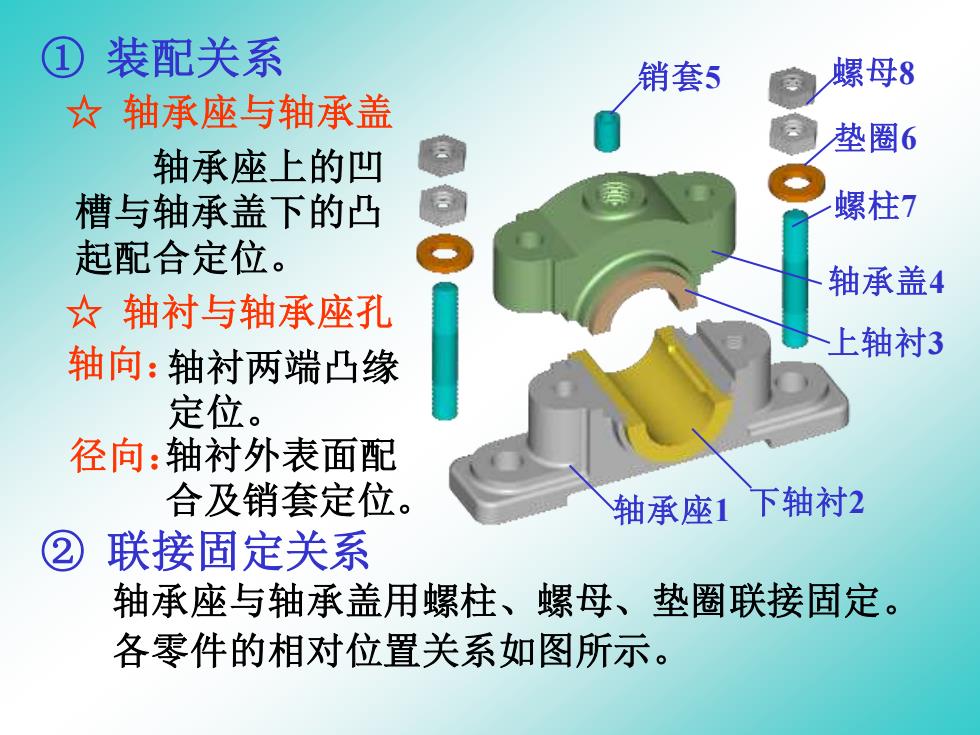

①装配关系 销套5 螺母8 ☆轴承座与轴承盖 垫圈6 轴承座上的凹 槽与轴承盖下的凸 螺柱7 起配合定位。 轴承盖4 ☆轴衬与轴承座孔 上轴衬3 轴向：轴衬两端凸缘 定位。 径向：轴衬外表面配 合及销套定位。 轴承座1下轴衬2 2 联接固定关系 轴承座与轴承盖用螺柱、螺母、垫圈联接固定。 各零件的相对位置关系如图所示
① 装配关系 轴承座上的凹 槽与轴承盖下的凸 起配合定位。 ☆ 轴承座与轴承盖 ☆ 轴衬与轴承座孔 轴衬两端凸缘 定位。 轴衬外表面配 合及销套定位。 轴承座1 下轴衬2 销套5 垫圈6 螺母8 轴承盖4 上轴衬3 螺柱7 ② 联接固定关系 各零件的相对位置关系如图所示。 轴承座与轴承盖用螺柱、螺母、垫圈联接固定。 轴向： 径向：
