2.选择主视图 选择原则： ★符合部件的工作状态。 ★能清楚表达部件的 工作原理、主要的 装配关系或其结构 主视图 特征。 3。选择其他视图 表达主视图没能表达的内容。 滑动轴承
⒉ 选择主视图 选择原则： ⒊ 选择其他视图 表达主视图没能表达的内容。 滑动轴承的主 视图如何选呢？ 滑动轴承 主视图 ★ 符合部件的工作状态。 ★ 能清楚表达部件的 工作原理、主要的 装配关系或其结构 特征
轴衬与轴承孔 的装配关系及工作 原理，需选择全剖 的左视图表达。 为了清楚表达 滑动轴承的外形特 征及轴衬与其座孔 的装配情况，选择 左视图 沿轴承盖与轴承座 结合面半剖的俯视 图表达。 4.方案比较 可多考虑几种 表达方案，比较后 俯视图 确定最佳方案。 滑动轴承
还需选择什么 视图呢？ ⒋ 方案比较 可多考虑几种 表达方案，比较后 确定最佳方案。 为了清楚表达 滑动轴承的外形特 征及轴衬与其座孔 的装配情况，选择 沿轴承盖与轴承座 结合面半剖的俯视 图表达。 轴衬与轴承孔 的装配关系及工作 原理 ，需选择全剖 的左视图表达 。 滑动轴承 俯视图 左视图
续？ ？

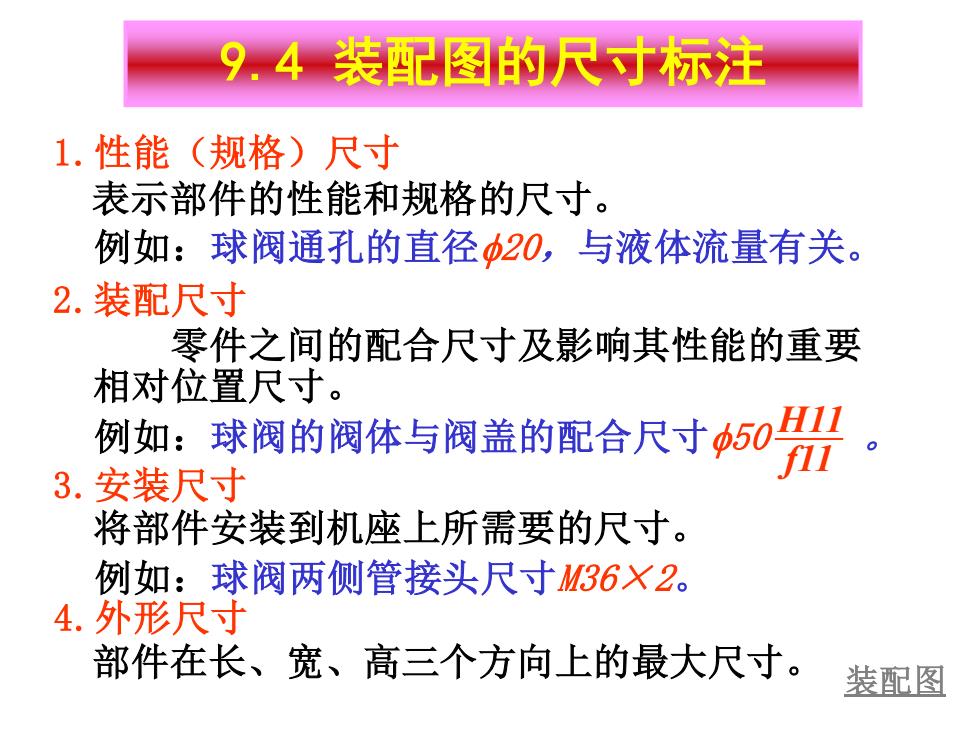

9.4装配图的尺寸标注 1.性能（规格)尺寸 表示部件的性能和规格的尺寸。 例如：球阀通孔的直径20，与液体流量有关。 2.装配尺寸 零件之间的配合尺寸及影响其性能的重要 相对位置尺寸。 例如：球阀的阀体与阀盖的配合尺寸50严 3.安装尺寸 。 将部件安装到机座上所需要的尺寸。 例如：球阀两侧管接头尺寸M36X2。 4.外形尺寸 部件在长、宽、高三个方向上的最大尺寸。 装配图
1.性能（规格）尺寸 2.装配尺寸 表示部件的性能和规格的尺寸。 零件之间的配合尺寸及影响其性能的重要 相对位置尺寸。 装配图 例如：球阀通孔的直径20，与液体流量有关。 3.安装尺寸 4.外形尺寸 将部件安装到机座上所需要的尺寸。 部件在长、宽、高三个方向上的最大尺寸。 例如：球阀两侧管接头尺寸M36×2。 例如：球阀的阀体与阀盖的配合尺寸50 H11 。 f11 9.4 装配图的尺寸标注

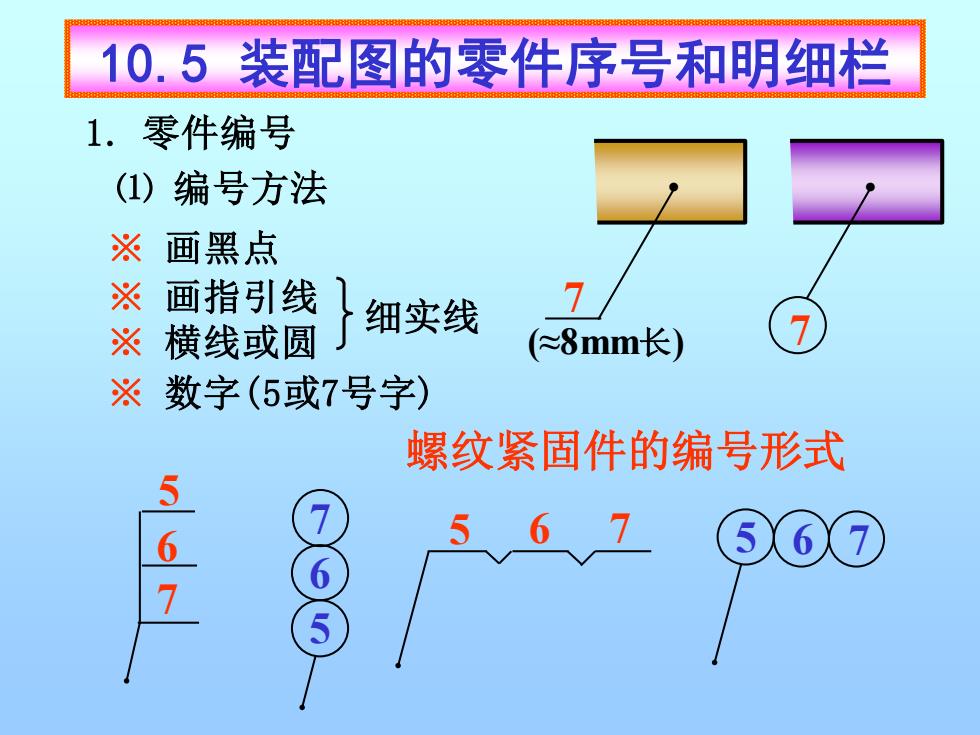

10.5 装配图的零件序号和明细栏 1.零件编号 (1)编号方法 ※画黑点 ※画指引线 细实线 7 ※横线或圆 ≈8mm长) ※数字(5或7号字) 螺纹紧固件的编号形式 7 5 7
1. 零件编号 ⑴ 编号方法 • • 7 7 5 6 7 5 6 7 5 6 7 5 6 7 ※ 画黑点 ※ 画指引线 ※ 横线或圆 细实线 ※ 数字(5或7号字) (≈8mm长) 螺纹紧固件的编号形式 10.5 装配图的零件序号和明细栏
