复旦大学电子工程系陈光梦 受控源 个 负载 负载 Vs 网络 网络 受控电压源 受控电流源 与独立源的不同之处在于：受控源受到电路 中另一个信号（电压或电流)的控制，其输 出是那个信号的函数。 2013/10/5 模拟电子学基础 16
2013/10/5 模拟电子学基础 16 复旦大学电子工程系 陈光梦 受控源 受控电压源 受控电流源 v 负载 网络 负载 网络 i vs is 与独立源的不同之处在于：受控源受到电路 中另一个信号（电压或电流）的控制，其输 出是那个信号的函数
复旦大学电子工程系陈光梦 四种受控源 ●压控电压源(VCVS) Vs=Awvc 流控电压源(CCVS) Vs=Rmic 负载网络 ●压控电流源(VCCS) is=Gnvc 压控电压源 ·流控电流源(CCCS) =A,6 2013/10/5 模拟电子学基础 17
2013/10/5 模拟电子学基础 17 复旦大学电子工程系 陈光梦 四种受控源 压控电压源（VCVS） vs = Avvc 流控电压源（CCVS） vs = Rmic 压控电流源（VCCS） is = Gmvc 流控电流源（CCCS） is = Ai ic 压控电压源 v s 负 载 网 络 A v v c

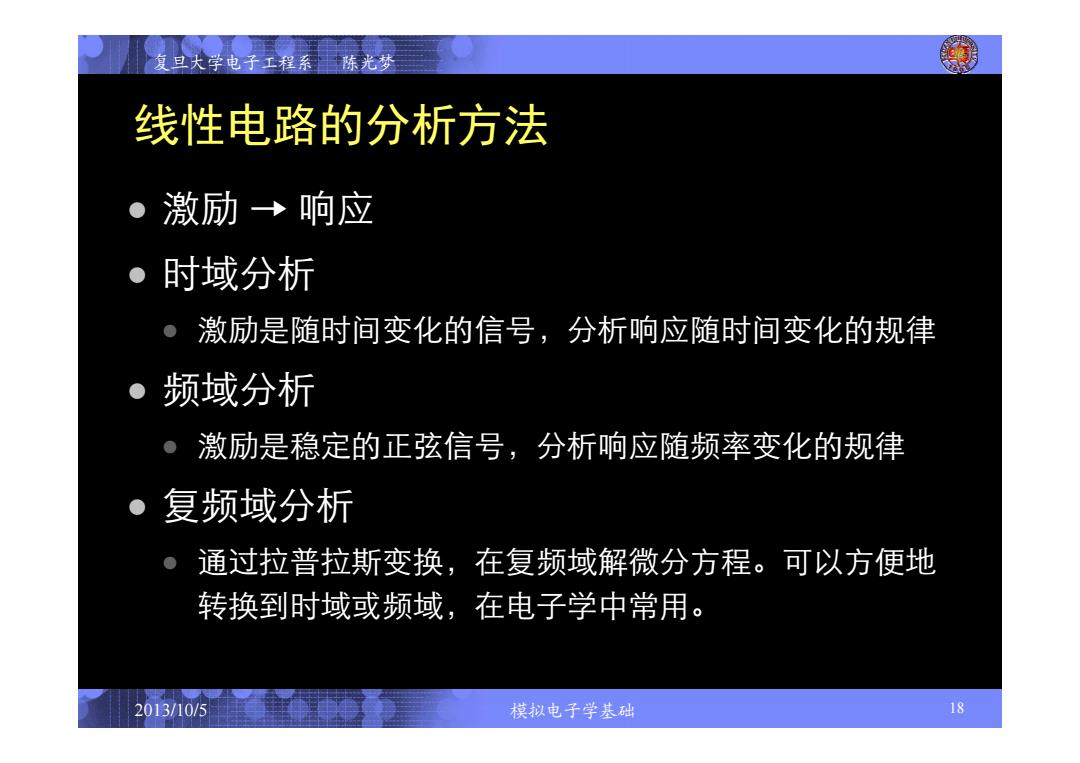

复旦大学电子工程系陈光梦 线性电路的分析方法 ·激励→响应 时域分析 ·激励是随时间变化的信号，分析响应随时间变化的规律 ● 频域分析 。激励是稳定的正弦信号，分析响应随频率变化的规律 ● 复频域分析 通过拉普拉斯变换，在复频域解微分方程。可以方便地 转换到时域或频域，在电子学中常用。 2013/10/5 模拟电子学基础 18
2013/10/5 模拟电子学基础 18 复旦大学电子工程系 陈光梦 线性电路的分析方法 激励 → 响应 时域分析 激励是随时间变化的信号，分析响应随时间变化的规律 频域分析 激励是稳定的正弦信号，分析响应随频率变化的规律 复频域分析 通过拉普拉斯变换，在复频域解微分方程。可以方便地 转换到时域或频域，在电子学中常用
复旦大学电子工程系陈光梦 拉普拉斯变换简介 ·定义 00 F(s)=]f(t)e"dt 0 S是一个复变量，s=σ+j0 )应满足下列条件： 1)当t<0时，)=0； 2)当t>0时，)分段连续； 3)当t→∞时，et较t)衰减得更快。 2013/10/5 模拟电子学基础 19
2013/10/5 模拟电子学基础 19 复旦大学电子工程系 陈光梦 拉普拉斯变换简介 定义 s 是一个复变量， s = + j f(t) 应满足下列条件： 1）当t < 0时，f(t) = 0； 2）当t > 0时，f(t) 分段连续； 3）当t →∞时，e-st 较 f(t) 衰减得更快。 0 st F s f t e dt
复旦大学电子工程系陈光梦 拉普拉斯变换的主要基本定理 叠加定理 f(t)±f(t)台F(s)±F,(s) 比例定理 f(t)台kF(S) 微分定理 df() →sF(s)-f(O) dt 积分定理 ∫d,JV/ual S S 2013/10/5 模拟电子学基础 20
2013/10/5 模拟电子学基础 20 复旦大学电子工程系 陈光梦 拉普拉斯变换的主要基本定理 12 1 2 f () () ( ) ( ) t f t Fs Fs kf t kF s () ( ) ( ) ( ) (0) df t sF s f dt 0 ( ) | ( ) ( ) t F s f t dt f t dt s s 叠加定理 比例定理 微分定理 积分定理
