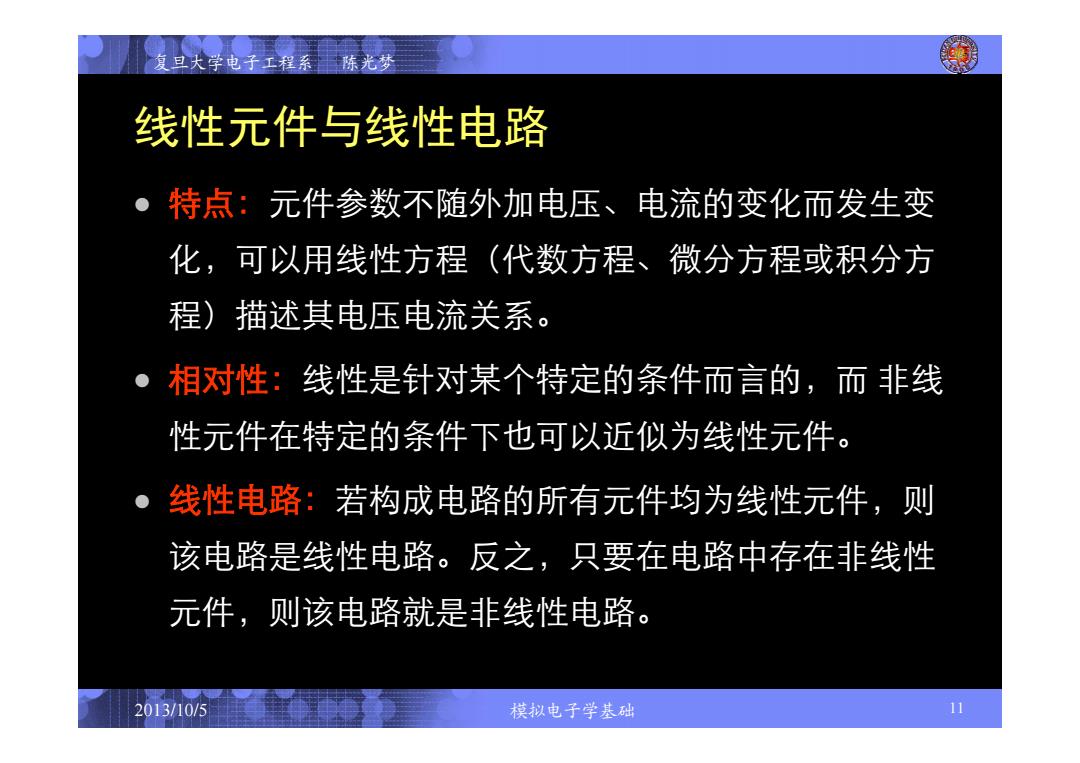

复旦大学电子工程系陈光梦 线性元件与线性电路 。特点：元件参数不随外加电压、电流的变化而发生变 化，可以用线性方程（代数方程、彳 微分方程或积分方 程)描述其电压电流关系。 。相对性：线性是针对某个特定的条件而言的，而非线 性元件在特定的条件下也可以近似为线性元件。 ·线性电路：若构成电路的所有元件均为线性元件，则 该电路是线性电路。反之，只要在电路中存在非线性 元件，则该电路就是非线性电路。 2013/10/5 模拟电子学基础 10
2013/10/5 模拟电子学基础 11 复旦大学电子工程系 陈光梦 线性元件与线性电路 特点：元件参数不随外加电压、电流的变化而发生变 化，可以用线性方程（代数方程、微分方程或积分方 程）描述其电压电流关系。 相对性：线性是针对某个特定的条件而言的，而 非线 性元件在特定的条件下也可以近似为线性元件。 线性电路：若构成电路的所有元件均为线性元件，则 该电路是线性电路。反之，只要在电路中存在非线性 元件，则该电路就是非线性电路
复旦大学电子工程系陈光梦 线性元件的模型 等效模型：用一些已知特性的元件模型来代替实际电 路，以利于电路的分析 ·电阻、电容、电感 电压源、电流源（统称独立源） ·压控电压源、流控电压源、压控电流源、流控电流 源（统称受控源） 等效电路：由等效模型构成的电路，在规定的条件下 与被等效的实际电路具有相同的电学特性 2013/10/5 模拟电子学基础 12
2013/10/5 模拟电子学基础 12 复旦大学电子工程系 陈光梦 线性元件的模型 等效模型：用一些已知特性的元件模型来代替实际电 路，以利于电路的分析 电阻、电容、电感 电压源、电流源（统称独立源） 压控电压源、流控电压源、压控电流源、流控电流 源（统称受控源） 等效电路：由等效模型构成的电路，在规定的条件下 与被等效的实际电路具有相同的电学特性
复旦大学电子工程系陈光梦 电阻、电容、电感（电导、电纳） 无源元件 vR(t)=R-in(t) ve(di (0=L4☑ dt 1314 2013/10/5 模拟电子学基础 13
2013/10/5 模拟电子学基础 13 复旦大学电子工程系 陈光梦 电阻、电容、电感（电导、电纳） 无源元件 () () R R v t Ri t i t dt C v t C C ( ) 1 ( ) dt di t v t L L L ( ) ( )
复旦大学电子工程系陈光梦 电压源、电流源 有源元件 个 负载 负载 Vs 网络 网络 电压源 电流源 电压源的输出电压与电流无关，()=v,()。 电流源的输出电流与电压无关，()=，()。 2013/10/5 模拟电子学基础 14
2013/10/5 模拟电子学基础 14 复旦大学电子工程系 陈光梦 电压源、电流源 有源元件 电压源 电流源 vs v is 负载网络 负载网络 i 电压源的输出电压与电流无关，v(t) = vs(t)。 电流源的输出电流与电压无关，i(t) = is(t)

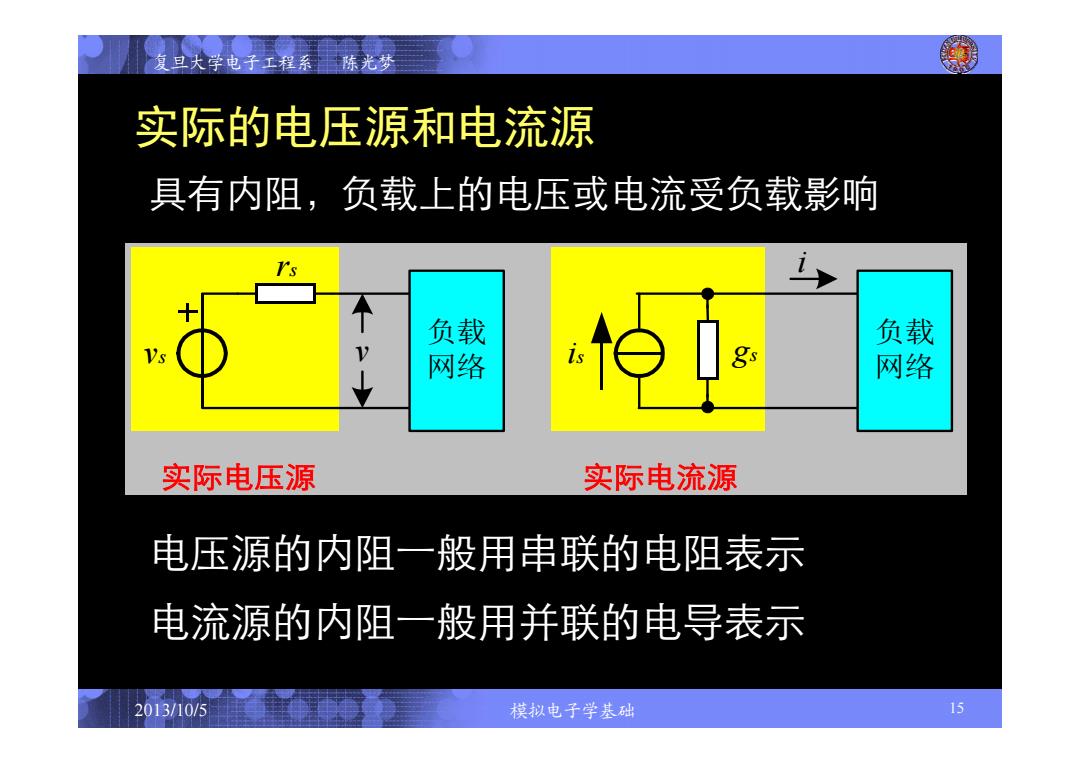

复旦大学电子工程系陈光梦 实际的电压源和电流源 具有内阻，负载上的电压或电流受负载影响 负载 负载 Vs 网终 gs 网络 实际电压源 实际电流源 电压源的内阻一般用串联的电阻表示 电流源的内阻一般用并联的电导表示 2013/10/5 模拟电子学基础 15
2013/10/5 模拟电子学基础 15 复旦大学电子工程系 陈光梦 实际的电压源和电流源 具有内阻，负载上的电压或电流受负载影响 电压源的内阻一般用串联的电阻表示 电流源的内阻一般用并联的电导表示 实际电压源 实际电流源 vs v is 负载网络 负载网络 rs i gs
