复旦大学电子工程系陈光梦 电压反馈与电流反馈 A 40 RL (a)电压取样 b)电流取样 13-12-16 模拟电子学基础 6
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 6 电压反馈与电流反馈 A F vo RL A F io (a) 电压取样 (b) 电流取样
复旦大学电子工程系陈光梦 串联反馈与并联反馈 A Vs a) 串联反馈 (b) 并联反馈 13-12-16 模拟电子学基础 7
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 7 串联反馈与并联反馈 A F vs vf vi ri A F is if ri ii (a) 串联反馈 (b) 并联反馈

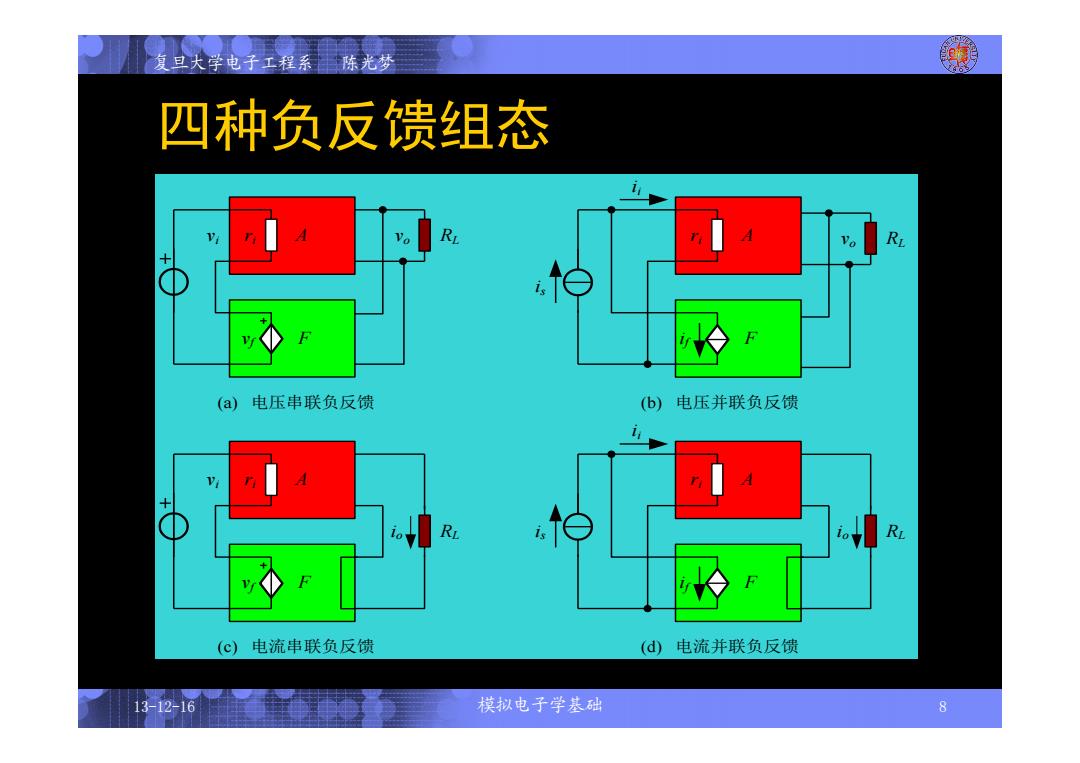

2 复旦大学电子工程系陈光梦 四种负反馈组态 R (a) 电压串联负反馈 (b)电压并联负反馈 R (c)电流串联负反馈 (d电流并联负反馈 13-12-16 模拟电子学基础 8
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 8 四种负反馈组态 A vf F vi ri A F is if ri ii (a) 电压串联负反馈 (b) 电压并联负反馈 vo RL io RL A vf F vi ri A F is if ri ii (c) 电流串联负反馈 (d) 电流并联负反馈 vo RL io RL

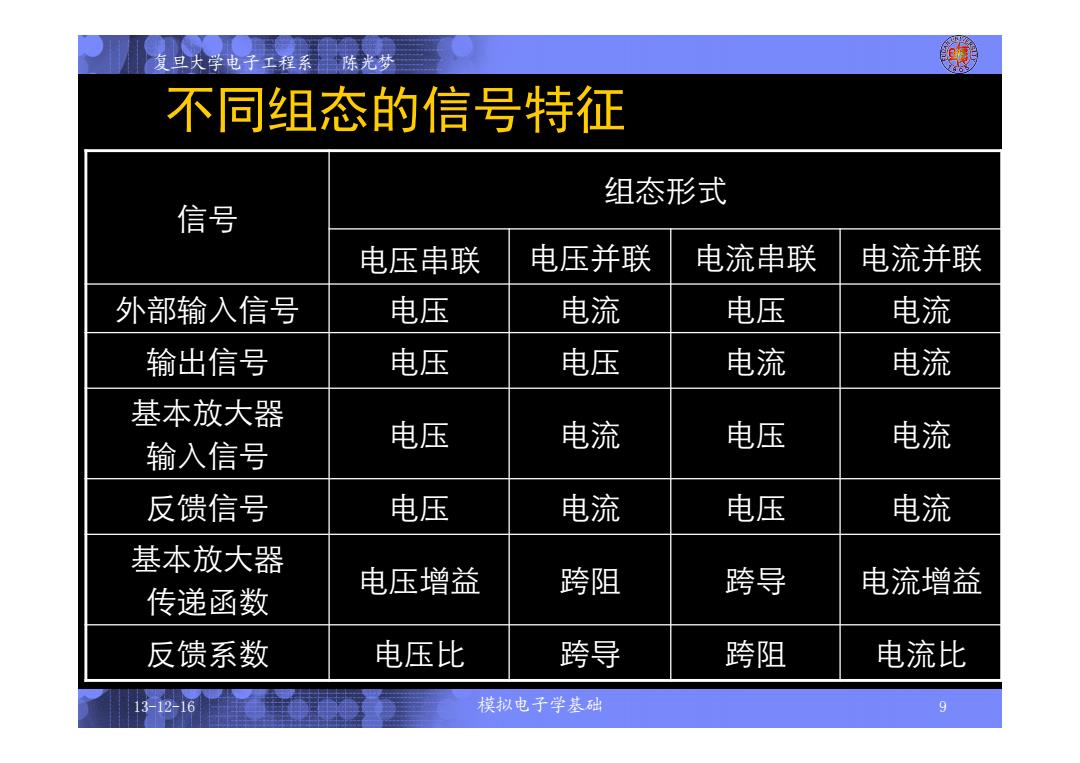

复旦大学电子工程系陈光梦 不同组态的信号特征 组态形式 信号 电压串联 电压并联 电流串联 电流并联 外部输入信号 电压 电流 电压 电流 输出信号 电压 电压 电流 电流 基本放大器 电压 输入信号 电流 电压 电流 反馈信号 电压 电流 电压 电流 基本放大器 传递函数 电压增益 跨阻 跨导 电流增益 反馈系数 电压比 跨导 跨阻 电流比 13-12-16 模拟电子学基础 9
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 9 不同组态的信号特征 信号 组态形式 电压串联 电压并联 电流串联 电流并联 外部输入信号 电压 电流 电压 电流 输出信号 电压 电压 电流 电流 基本放大器 输入信号 电压 电流 电压 电流 反馈信号 电压 电流 电压 电流 基本放大器 传递函数 电压增益 跨阻 跨导 电流增益 反馈系数 电压比 跨导 跨阻 电流比
2 复旦大学电子工程系陈光梦 负反馈具体电路 O+Vcc Vcc R2 R3 RB Rc Vo T T T Vs Vo R6 D RE -Vcc 电压串联负反馈 电流并联 负反馈 13-12-16 模拟电子学基础 10
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 10 负反馈具体电路 T1 T4 T3 T2 R1 R7 R6 R5 R4 R2 R3 vs vo +VCC -VCC R8 T1 T2 RB RC Rf RL RE vo VCC is ii if 电压串联负反馈 电流并联 负反馈
