程序段格式举例： N30 G01X88.1Y30.2F500S3000T02M08 N40X90 (本程序段省略了续效字“G01,Y30.2,F500,S3000, T02,M08”,但它们的功能仍然有效) 在程序段中，必须明确组成程序段的各要素： 移动目标：终点坐标值X、Y、Z: 沿怎样的轨迹移动：准备功能字G; 进给速度：进给功能字F; 切削速度：主轴转速功能字S； 使用刀具：刀具功能字T; 机床辅助动作：辅助功能字M
程序段格式举例： …… N30 G01 X88.1 Y30.2 F500 S3000 T02 M08 N40 X90 …… （本程序段省略了续效字“G01，Y30.2，F500，S3000， T02，M08” ，但它们的功能仍然有效） 在程序段中，必须明确组成程序段的各要素： 移动目标：终点坐标值X、Y、Z； 沿怎样的轨迹移动：准备功能字G； 进给速度：进给功能字F； 切削速度：主轴转速功能字S； 使用刀具：刀具功能字T； 机床辅助动作：辅助功能字M
(2)加工程序的一般格式 ①程序开始符、结束符 程序开始符、结束符是同一个字符，I$0代码 中是%，书写时要单列一段 ②程序名 程序名有两种形式：一种是英文字母0和1~4 位正整数组成：另一种是由英文字母开头，字 母数字混合组成的，一般要求单列一段。 ③程序主体 程序主体是由若干个程序段组成的，每个程 序段一般占一行。 ④程序结束指令 程序结束指令可以用M02或M30,一般要求 单列一段
(2)加工程序的一般格式 ①程序开始符、结束符 程序开始符、结束符是同一个字符，ISO代码 中是%，书写时要单列一段 ②程序名 程序名有两种形式：一种是英文字母O和1～4 位正整数组成；另一种是由英文字母开头，字 母数字混合组成的，一般要求单列一段。 ③程序主体 程序主体是由若干个程序段组成的，每个程 序段一般占一行。 ④程序结束指令 程序结束指令可以用M02或M30，一般要求 单列一段

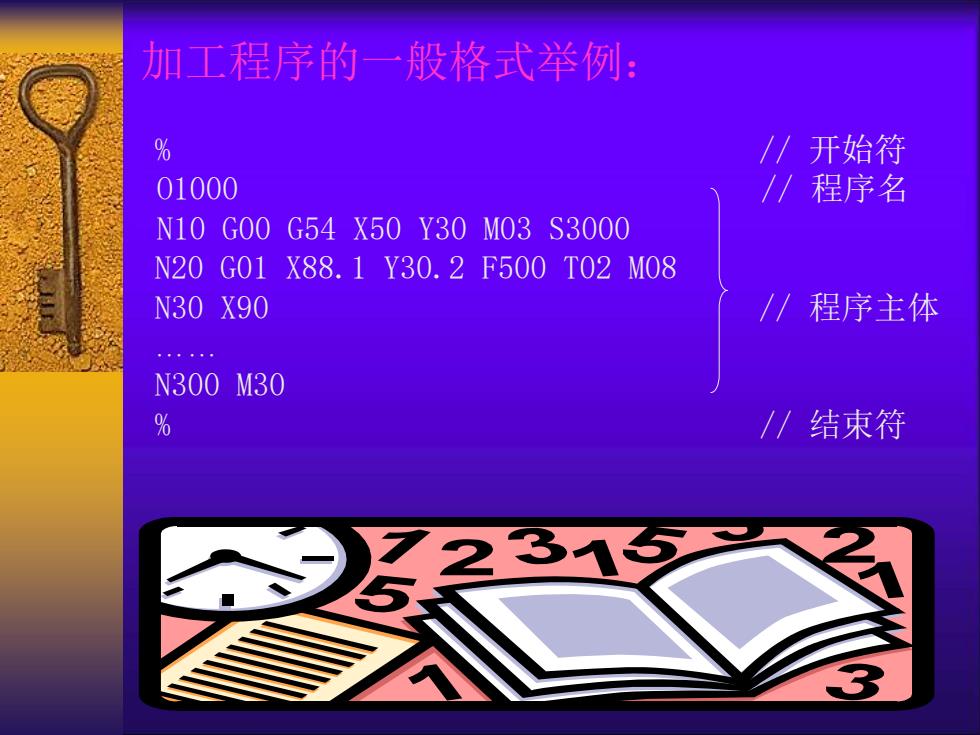

加工程序的一股格式举例： % /开始符 01000 /程序名 N10G00G54X50Y30M03S3000 N20G01X88.1Y30.2F500T02M08 N30X90 /程序主体 N300M30 % /结束符
加工程序的一般格式举例： % // 开始符 O1000 // 程序名 N10 G00 G54 X50 Y30 M03 S3000 N20 G01 X88.1 Y30.2 F500 T02 M08 N30 X90 // 程序主体 …… N300 M30 % // 结束符

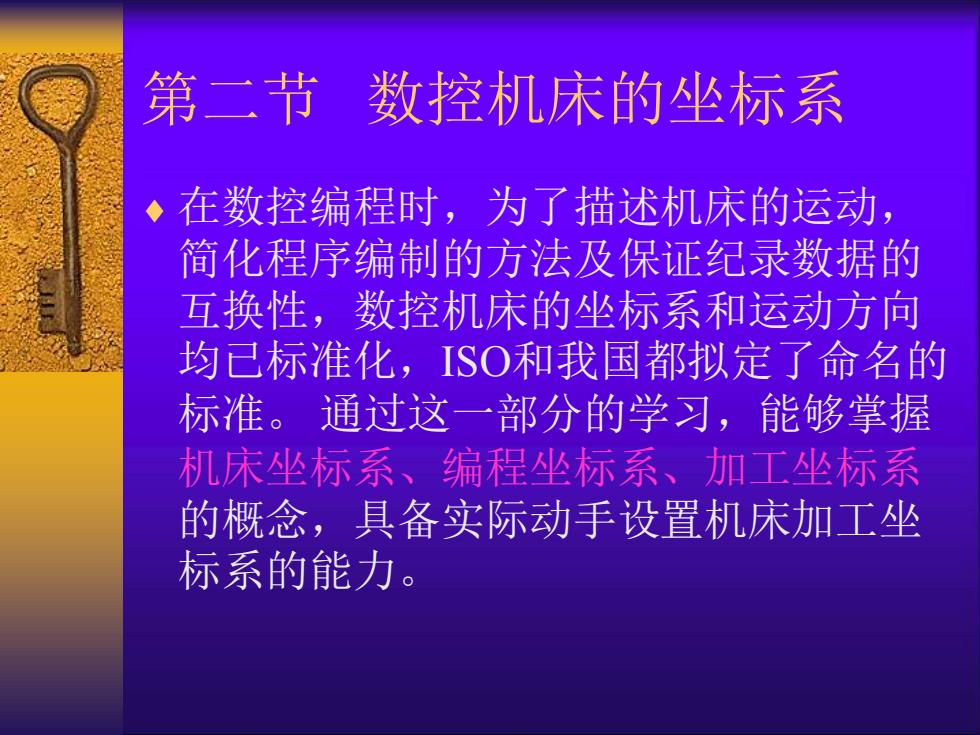

第二节 数控机床的坐标系 在数控编程时，为了描述机床的运动， 简化程序编制的方法及保证纪录数据的 互换性，数控机床的坐标系和运动方向 均已标准化，I$O和我国都拟定了命名的 标准。通过这一部分的学习，能够掌握 机床坐标系、编程坐标系、加工坐标系 的概念，具备实际动手设置机床加工坐 标系的能力
第二节 数控机床的坐标系 在数控编程时，为了描述机床的运动， 简化程序编制的方法及保证纪录数据的 互换性，数控机床的坐标系和运动方向 均已标准化，ISO和我国都拟定了命名的 标准。 通过这一部分的学习，能够掌握 机床坐标系、编程坐标系、加工坐标系 的概念，具备实际动手设置机床加工坐 标系的能力
1、机床坐标系 在数控机床上，机床 的动作是由数控装置 来控制的，为了确定 数控机床上的成形运 主轴 动和辅助运动，必须 工作台 先确定机床上运动的 位移和运动的方向， 这就需要通过坐标系 来实现，这个坐标系 被称之为机床坐标系
1、机床坐标系 在数控机床上，机床 的动作是由数控装置 来控制的，为了确定 数控机床上的成形运 动和辅助运动，必须 先确定机床上运动的 位移和运动的方向， 这就需要通过坐标系 来实现，这个坐标系 被称之为机床坐标系
