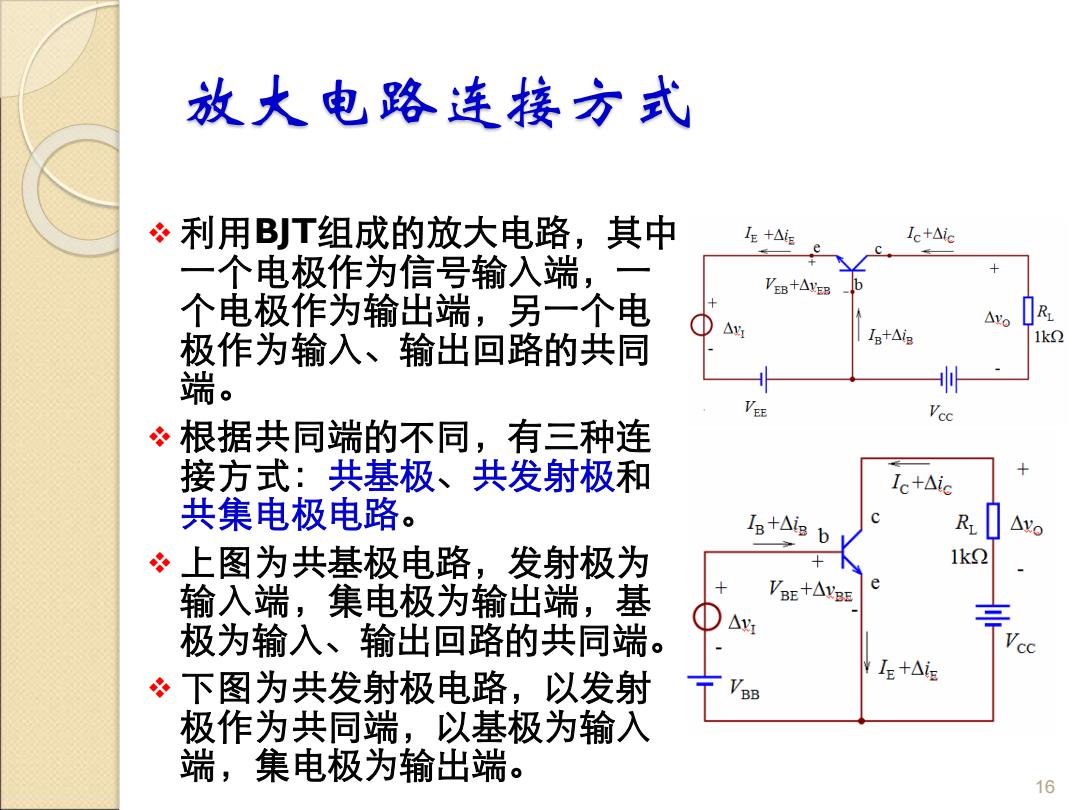

放大电路连接方式 利用B)T组成的放大电路，其中 的 E+△iE Ie+△ie 一个电极作为信号输入端，一 EB+△EB 个电极作为输出端，另一个电 极作为输入、输出回路的共同 IB+△ig 的 根据共同端的不同，有三种连 接方式：共基极、共发射极和 Ic+Aic 共集电极电路。 IB+Aig R ÷上图为共基极电路，发射极为 1k2 VBE十△ygE e 输入端，集电极为输出端，基 极为输入、输出回路的共同端。 下图为共发射极电路，以发射 L生+△iE BB 极作为共同端，以基极为输入 端，集电极为输出端。 16
放大电路连接方式 ❖ 利用BJT组成的放大电路，其中 一个电极作为信号输入端，一 个电极作为输出端，另一个电 极作为输入、输出回路的共同 端。 ❖ 根据共同端的不同，有三种连 接方式：共基极 、共发射极 和 共集电极电路 。 ❖ 上图为共基极电路，发射极为 输入端，集电极为输出端，基 极为输入、输出回路的共同端。 ❖ 下图为共发射极电路，以发射 极作为共同端，以基极为输入 端，集电极为输出端。 16

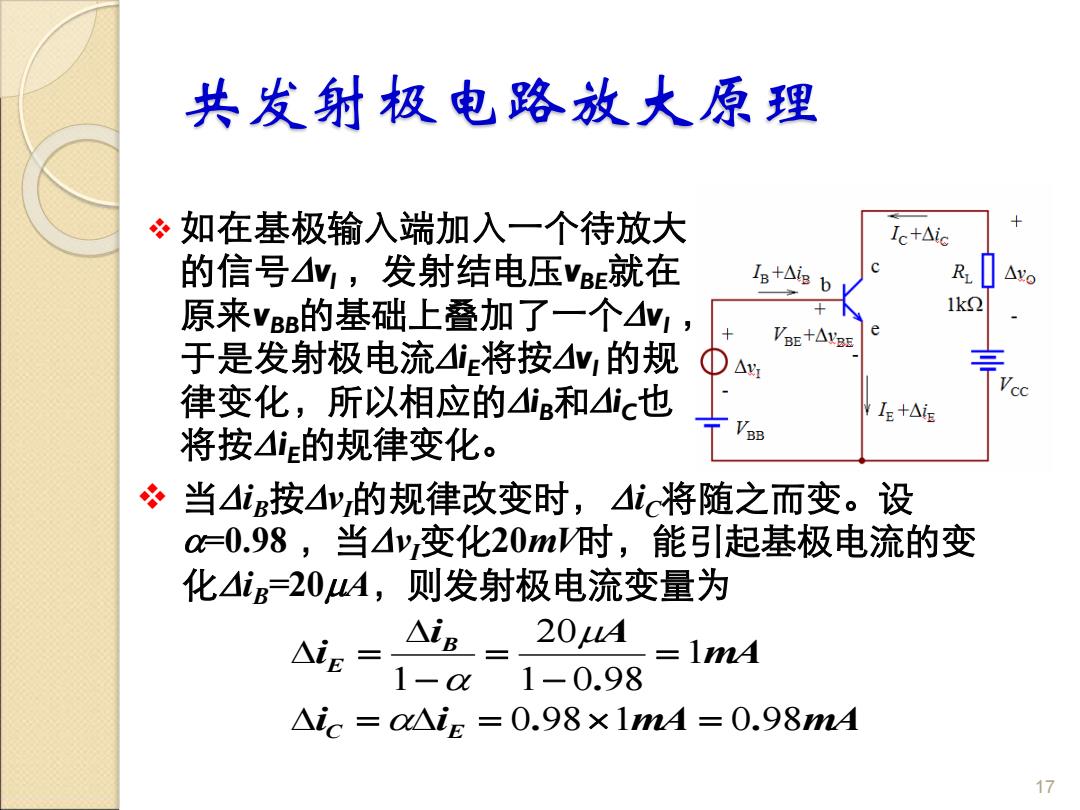

共发射极电路放大原理 如在基极输入端加入一个待放大 Ic+Aic 的信号W,,发射结电压VE就在 +△igb 原来vB的基础上叠加了一个W, 1k2 e 于是发射极电流∠iE将按y,的规 VBE十△gE ）△灯 律变化，所以相应的△i.和☑ic也 V I+△iE 将按△iE的规律变化。 当∠i按△v的规律改变时，ic将随之而变。设 a-0.98,当△y变化20m时，能引起基极电流的变 化△iB=20A,则发射极电流变量为 20A =ImA 1-01-0.98 △ic=o△ig=0.98×1A=0.98mA 17
共发射极电路放大原理 ❖ 如在基极输入端加入一个待放大 的信号vI ，发射结电压vBE就在 原来vBB的基础上叠加了一个vI ， 于是发射极电流iE将按vI 的规 律变化，所以相应的iB和iC也 将按iE的规律变化。 17 ❖ 当iB按vI的规律改变时，iC将随之而变。设 =0.98 ，当vI变化20mV时，能引起基极电流的变 化iB =20A，则发射极电流变量为 i i mA mA mA i A i C E B E 0 98 1 0 98 1 1 0 98 20 1 . . . = = = = − = − =

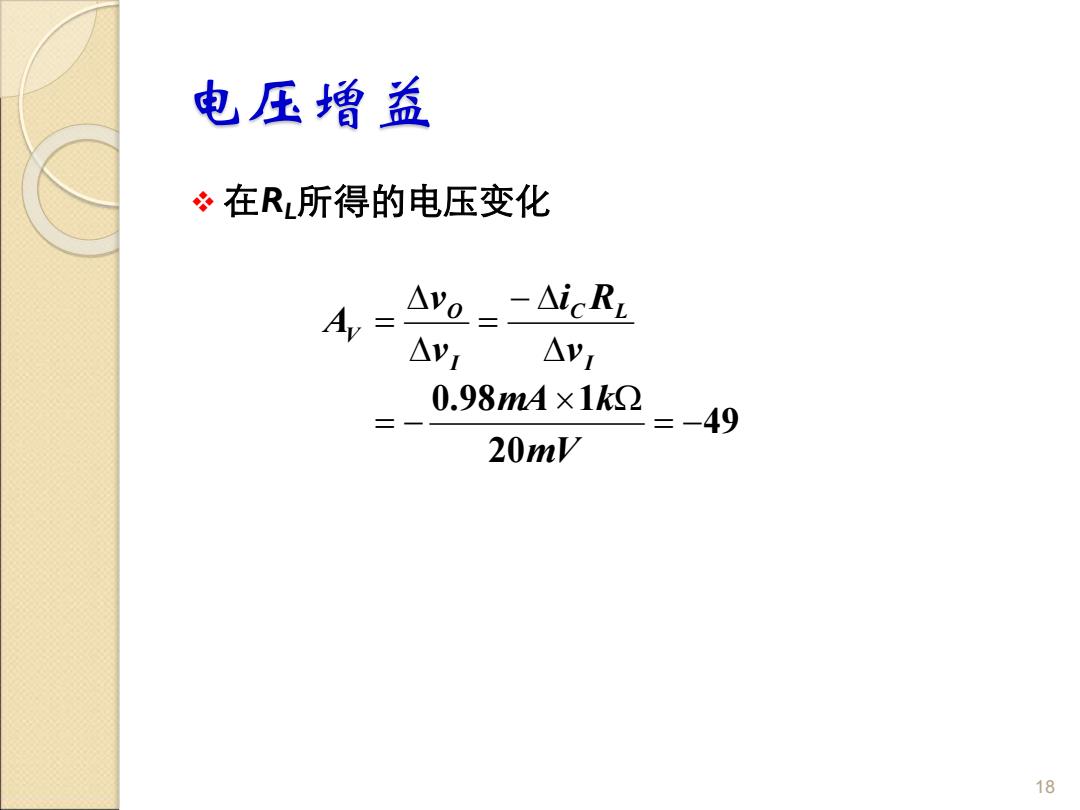

电压增益 ?在R所得的电压变化 Ay= AYo=-AicRL △v △V1 0.98A×1k 2=-49 20mV 18
电压增益 ❖ 在RL所得的电压变化 18 49 20 0.98 1 = − = − − = = mV mA k v i R v v A I C L I O V

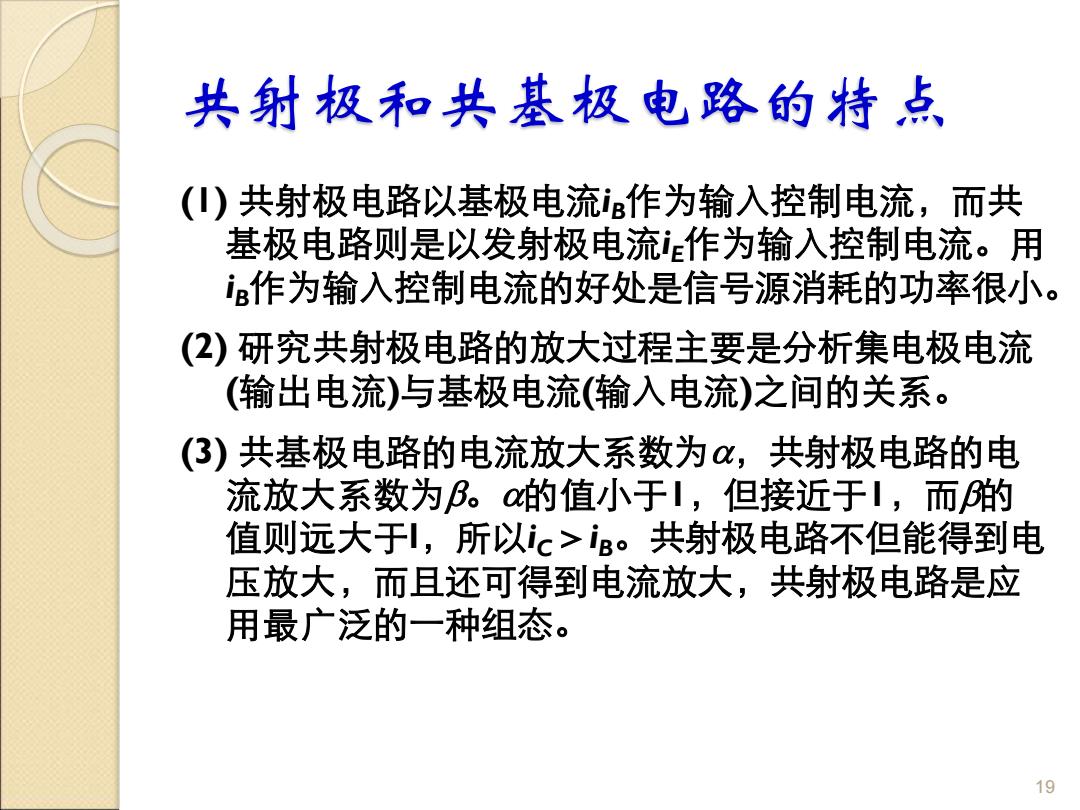

共射极和共基极电路的特点 (I)共射极电路以基极电流作为输入控制电流，而共 基极电路则是以发射极电流作为输入控制电流。用 作为输入控制电流的好处是信号源消耗的功率很小。 (2)研究共射极电路的放大过程主要是分析集电极电流 (输出电流)与基极电流（输入电流）之间的关系。 (3)共基极电路的电流放大系数为α，共射极电路的电 流放大系数为B。的值小于1，但接近于引，而的 值则远大于引，所以ic>。共射极电路不但能得到电 压放大，而且还可得到电流放大，共射极电路是应 用最广泛的一种组态。 19
共射极和共基极电路的特点 (1) 共射极电路以基极电流iB作为输入控制电流，而共 基极电路则是以发射极电流iE作为输入控制电流。用 iB作为输入控制电流的好处是信号源消耗的功率很小。 (2) 研究共射极电路的放大过程主要是分析集电极电流 (输出电流)与基极电流(输入电流)之间的关系。 (3) 共基极电路的电流放大系数为，共射极电路的电 流放大系数为。的值小于1，但接近于1，而的 值则远大于l，所以iC＞iB。共射极电路不但能得到电 压放大，而且还可得到电流放大，共射极电路是应 用最广泛的一种组态。 19

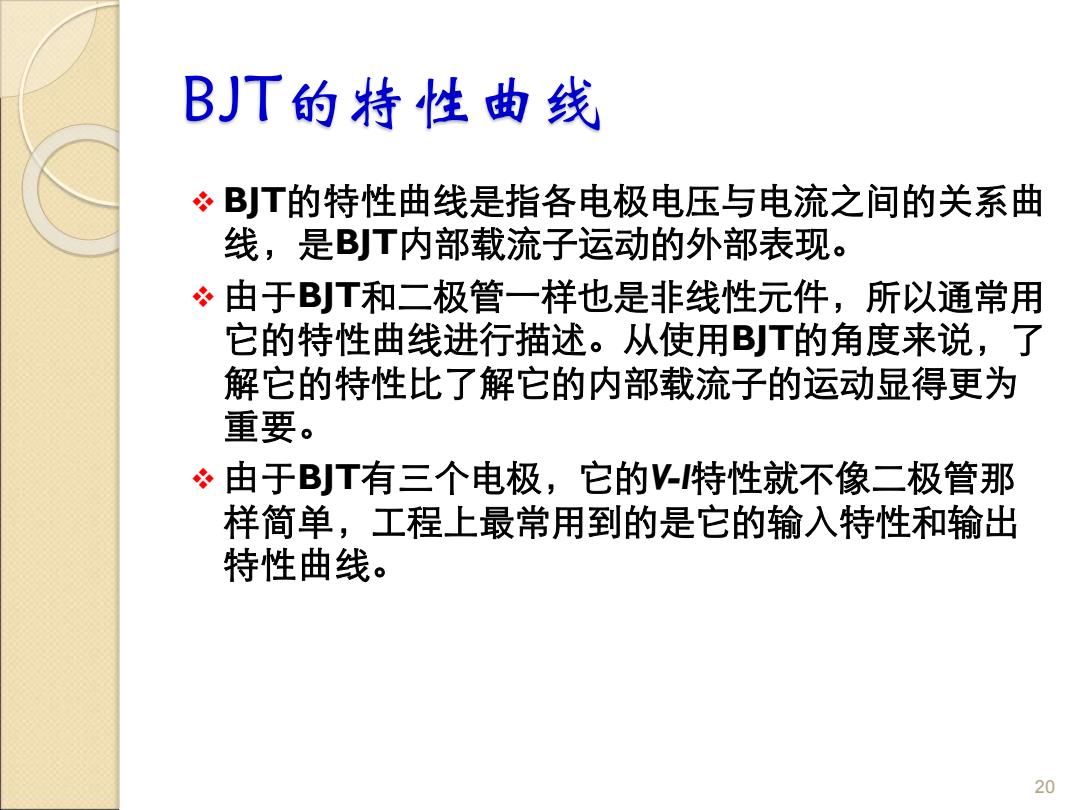

BJT的特性曲线 BT的特性曲线是指各电极电压与电流之间的关系曲 线，是BT内部载流子运动的外部表现。 冬由于B)T和二极管一样也是非线性元件，所以通常用 它的特性曲线进行描述。从使用BT的角度来说，了 解它的特性比了解它的内部载流子的运动显得更为 重要。 由于B)T有三个电极，它的V特性就不像二极管那 样简单，工程上最常用到的是它的输入特性和输出 特性曲线。 20
BJT的特性曲线 ❖ BJT的特性曲线是指各电极电压与电流之间的关系曲 线，是BJT内部载流子运动的外部表现。 ❖ 由于BJT和二极管一样也是非线性元件，所以通常用 它的特性曲线进行描述。从使用BJT的角度来说，了 解它的特性比了解它的内部载流子的运动显得更为 重要。 ❖ 由于BJT有三个电极，它的V-I特性就不像二极管那 样简单，工程上最常用到的是它的输入特性和输出 特性曲线。 20
