中，和Φ，分别为针尖和样品的功函数，A为 常数，在真空条件下约等于1。隧道探针一 般采用直径小于1mm的细金属丝，如钨丝、 铂-铱丝等，被观测样品应具有一定的导电 性才可以产生隧道电流。 超
▪ Φ1和Φ2分别为针尖和样品的功函数，A为 常数，在真空条件下约等于1。隧道探针一 般采用直径小于1mm的细金属丝，如钨丝、 铂-铱丝等，被观测样品应具有一定的导电 性才可以产生隧道电流
二.扫描隧道显微镜的工作原理
二．扫描隧道显微镜的工作原理
由式(2)可知，隧道电流强度对针尖和 样品之间的距离有着指数依赖关系，当距 离减小0.1nm,隧道电流即增加约一个数量 级。因此，根据隧道电流的变化，我们可 以得到样品表面微小的高低起伏变化的信 息，如果同时对x-y方向进行扫描，就可以 直接得到三维的样品表面形貌图，这就是 周 扫描隧道显微镜的工作原理
▪ 由式(2)可知，隧道电流强度对针尖和 样品之间的距离有着指数依赖关系，当距 离减小0.1nm，隧道电流即增加约一个数量 级。因此，根据隧道电流的变化，我们可 以得到样品表面微小的高低起伏变化的信 息，如果同时对x-y方向进行扫描，就可以 直接得到三维的样品表面形貌图，这就是 扫描隧道显微镜的工作原理

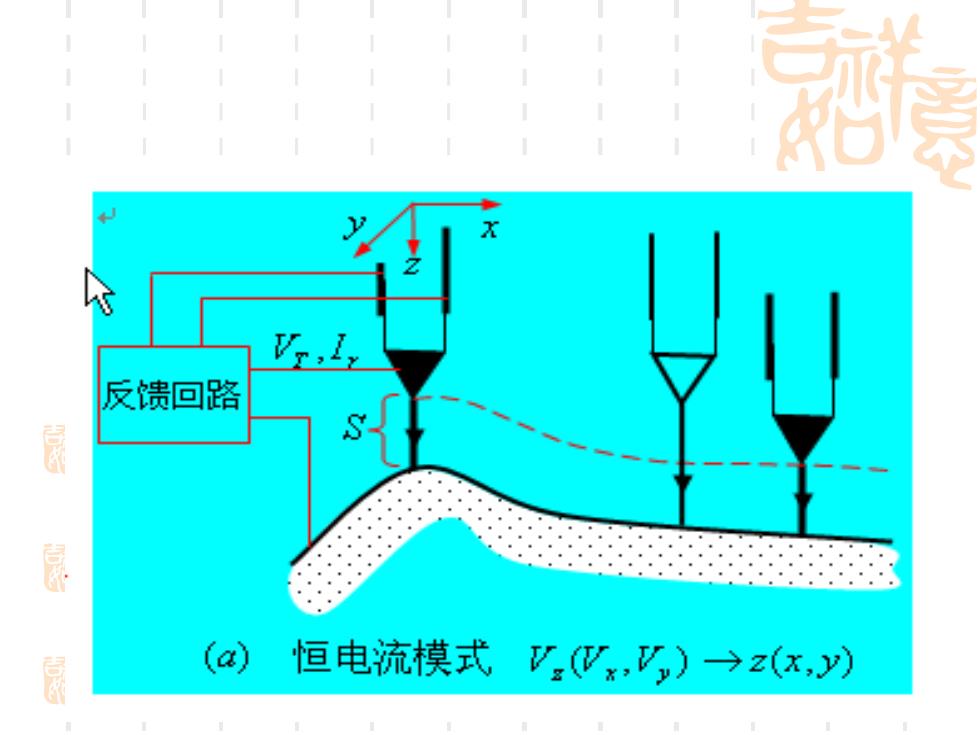

扫描隧道显微镜主要有两种工作模式： 恒电流模式和恒高度模式。 a恒电流模式：如图(a)所示
▪ 扫描隧道显微镜主要有两种工作模式： 恒电流模式和恒高度模式。 ▪ a) 恒电流模式：如图（a）所示
V.I 反馈回路 层 园 (a) 恒电流模式，VWx,,)→z(x,y)
