模 拟 电子 技术 3》真按粥合放大电路中的琴点票移回题 1)何谓零点漂移？ 2)产生零点漂移的原因 电阻，管子参数的变化，电源电压的波动。如果采用高精 度电阻并经经过老化处理和采用高稳定度的电源，则晶 体管参数随温度的变化将成为产生零点漂移的主要原因。 3)零点漂移的严重性及其抑制方法 如果零点漂移的大小足以和输出的有用信号相比拟，就 无法正确地将两者加以区分。因此，为了使放大电路能 正常工作，必须有效地抑制零点漂移
模 拟 电 子 技 术 （3）直接耦合放大电路中的零点漂移问题 1）何谓零点漂移？ 2）产生零点漂移的原因 3）零点漂移的严重性及其抑制方法 电阻，管子参数的变化，电源电压的波动。如果采用高精 度电阻并经经过老化处理和采 用高稳定度的电源，则晶 体管参数随温度的变化将成为产生零点漂移的主要原因。 如果零点漂移的大小足以和输出的有用信号相比拟，就 无法正确地将两者加以区分。因此，为了使放大电路能 正常工作，必须有效地抑制零点漂移
模 拟 电 子 技 注意：为什么只对直接耦合多级放大电路 提出这一问题呢？原来温度的变化和零点 漂移都是随时间缓慢变化的，如果放大电 路各级之间采用阻容耦合，这种缓慢变化 的信号不会逐级传递和放大，问题不会很 严重。但是，对直接耦合多级放大电路来 说，输入级的零点漂移会逐级放大，在输 出端造成严重的影响。特别时当温度变化 较大，放大电路级数多时，造成的影响尤 为严重
模 拟 电 子 技 术 注意：为什么只对直接耦合多级放大电路 提出这一问题呢？原来温度的变化和零点 漂移都是随时间缓慢变化的，如果放大电 路各级之间采用阻容耦合，这种缓慢变化 的信号不会逐级传递和放大，问题不会很 严重。但是，对直接耦合多级放大电路来 说，输入级的零点漂移会逐级放大，在输 出端造成严重的影响。特别时当温度变化 较大，放大电路级数多时，造成的影响尤 为严重
模 拟 电 子 技 抑制零点漂移的方法： 1)采用恒温措施，使晶体管工作温度稳定。需要恒温室 或槽，因此设备复杂，成本高。 2)采用温度补偿法。就是在电路中用热敏元件或二极 管（或晶体管的发射结）来与工作管的温度特性互相补 偿。最有效的方法是设计特殊形式的放大电路，用特性 相同的两个管子来提供输出，使它们的零点漂移相互抵 消。这就是“差动放大电路”的设计思想。 3)采用直流负反馈稳定静态工作点。 4)各级之间采用阻容耦合
模 拟 电 子 技 术 抑制零点漂移的方法： 1）采用恒温措施，使晶体管工作温度稳定。需要恒温室 或槽，因此设备复杂，成本高。 2）采用温度补偿法。就是在电路中用热敏元件或二极 管（或晶体管的发射结）来与工作管的温度特性互相补 偿。最有效的方法是设计特殊形式的放大电路，用特性 相同的两个管子来提供输出，使它们的零点漂移相互抵 消。这就是“差动放大电路”的设计思想。 3）采用直流负反馈稳定静态工作点。 4）各级之间采用阻容耦合

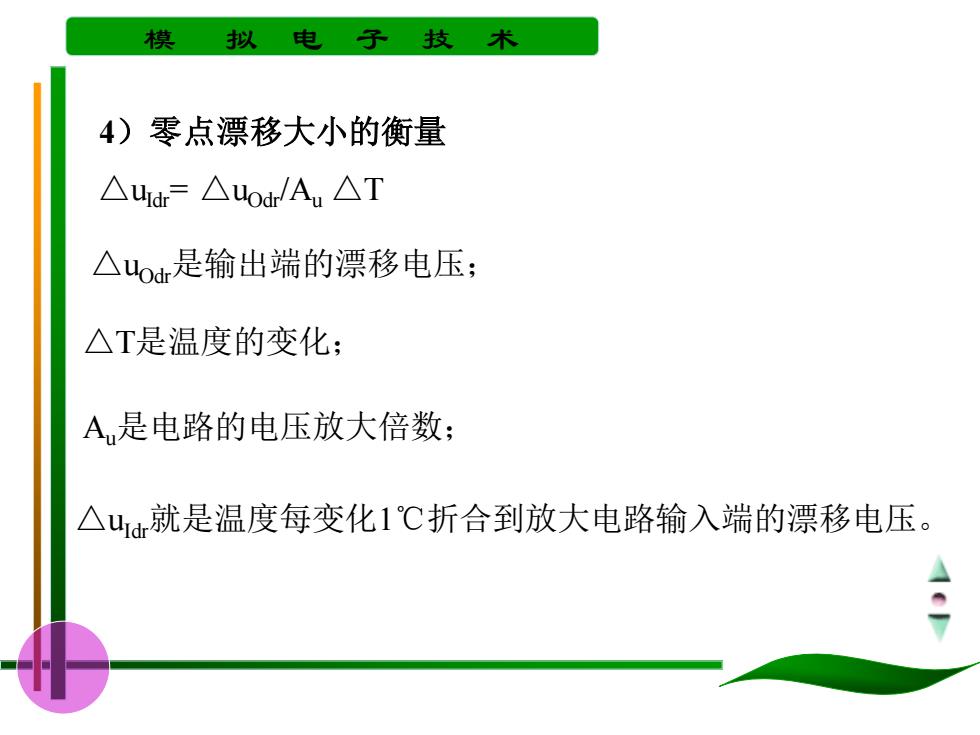

模 拟 电 子 技 4)零点漂移大小的衡量 △ud=△uoar/Au△T △ot是输出端的漂移电压； △T是温度的变化： A,是电路的电压放大倍数； △u就是温度每变化1℃折合到放大电路输入端的漂移电压
模 拟 电 子 技 术 4）零点漂移大小的衡量 △uIdr= △uOdr/Au △T △uOdr是输出端的漂移电压； △uIdr就是温度每变化1℃折合到放大电路输入端的漂移电压。 △T是温度的变化； Au是电路的电压放大倍数；

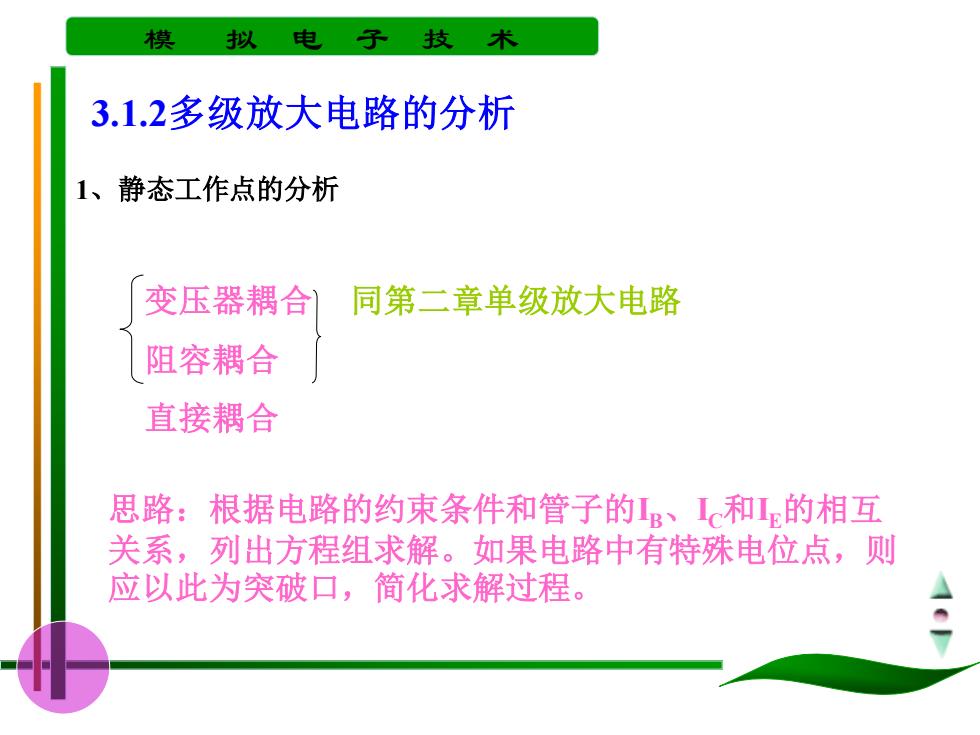

模 拟 电子技术 3.1.2多级放大电路的分析 1、静态工作点的分析 变压器耦合 同第二章单级放大电路 阻容耦合 直接耦合 思路：根据电路的约束条件和管子的、和I的相互 关系，列出方程组求解。如果电路中有特殊电位点，则 应以此为突破口，简化求解过程
模 拟 电 子 技 术 思路：根据电路的约束条件和管子的IB、IC和IE的相互 关系，列出方程组求解。如果电路中有特殊电位点，则 应以此为突破口，简化求解过程。 3.1.2多级放大电路的分析 1、静态工作点的分析 变压器耦合 同第二章单级放大电路 阻容耦合 直接耦合
