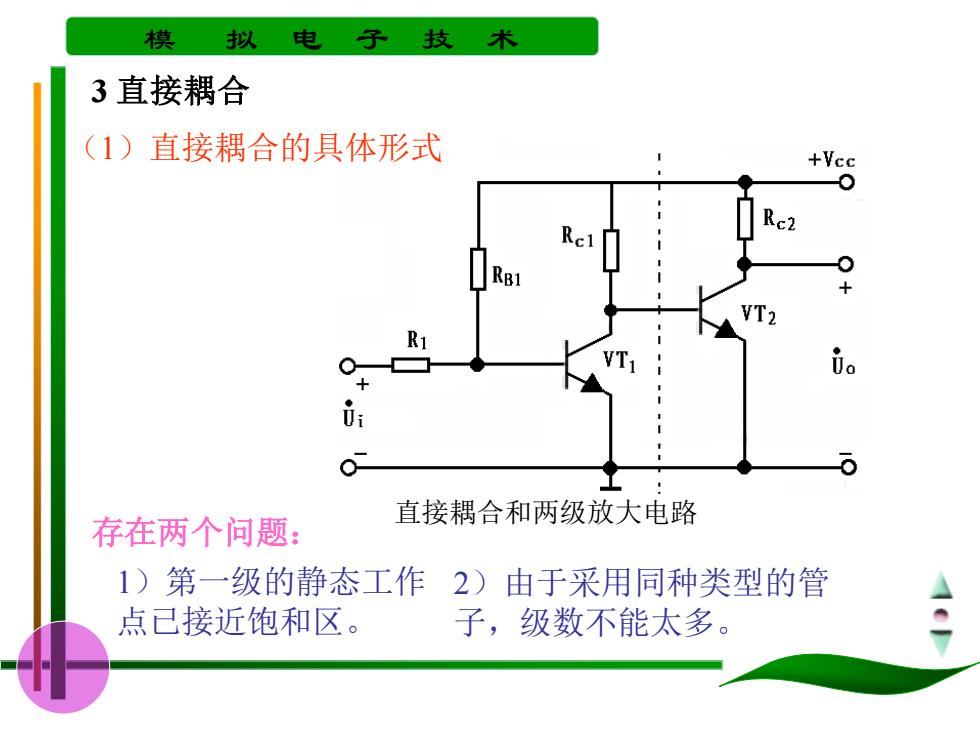

模 拟 电 子 技术 3直接耦合 (1)直接耦合的具体形式 +Vcc Ri 0 直接耦合和两级放大电路 存在两个问题： 1)第一级的静态工作 2)由于采用同种类型的管 点己接近饱和区。 子，级数不能太多
模 拟 电 子 技 术 3 直接耦合 直接耦合和两级放大电路 存在两个问题： 1）第一级的静态工作 点已接近饱和区。 2）由于采用同种类型的管 子，级数不能太多。 （1）直接耦合的具体形式

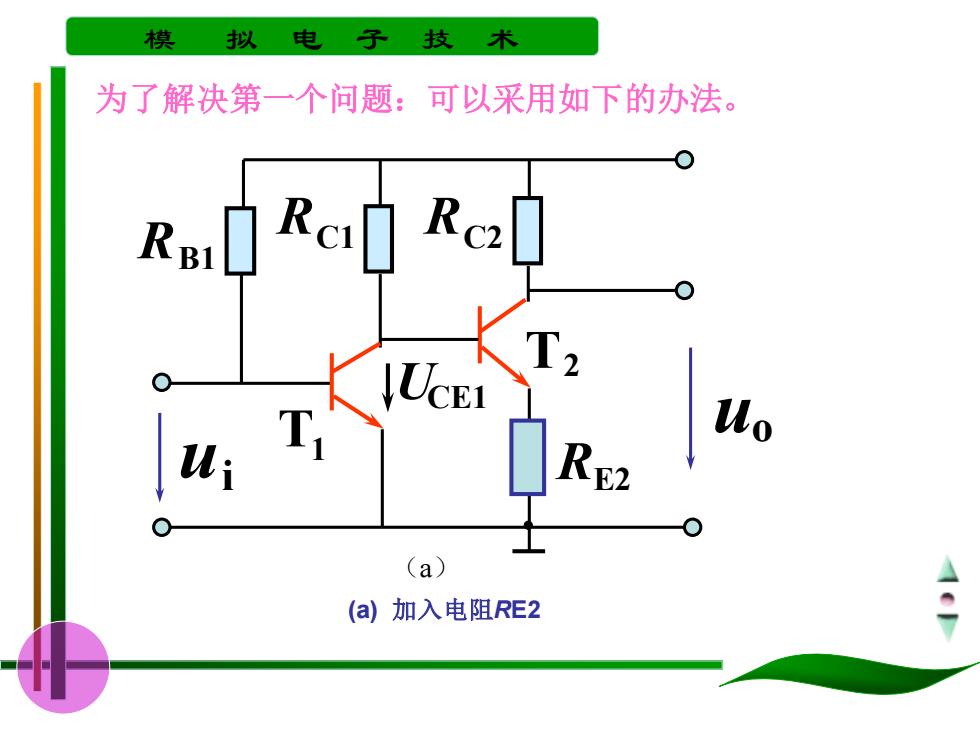

模 拟 电 子 技 术 为了解决第一个问题：可以采用如下的办法。 T2 T (a) (a)加入电阻RE2
模 拟 电 子 技 术 为了解决第一个问题：可以采用如下的办法。 （a） R R B1 C1 ui T uo T 1 2 UCE1 RE2 RC2 (a) 加入电阻RE2

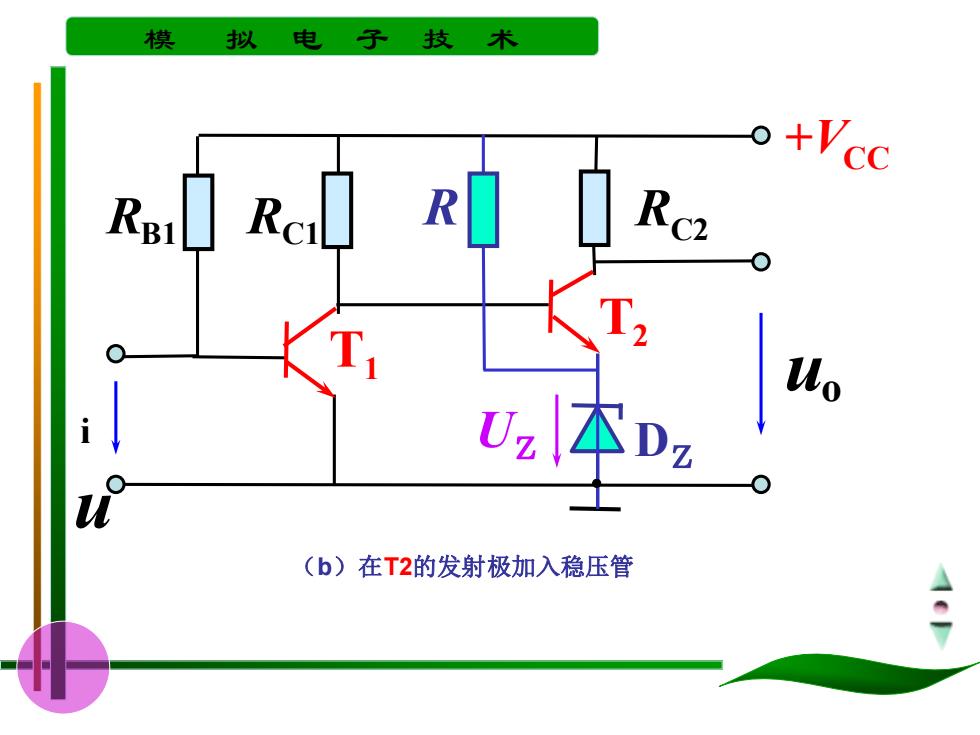

模 拟 电 子 技术 o +Vcc (b)在T2的发射极加入稳压管
模 拟 电 子 技 术 RB1 RC1 RC2 u i uo T T 1 2 R Uz +V Dz CC （b）在T2的发射极加入稳压管

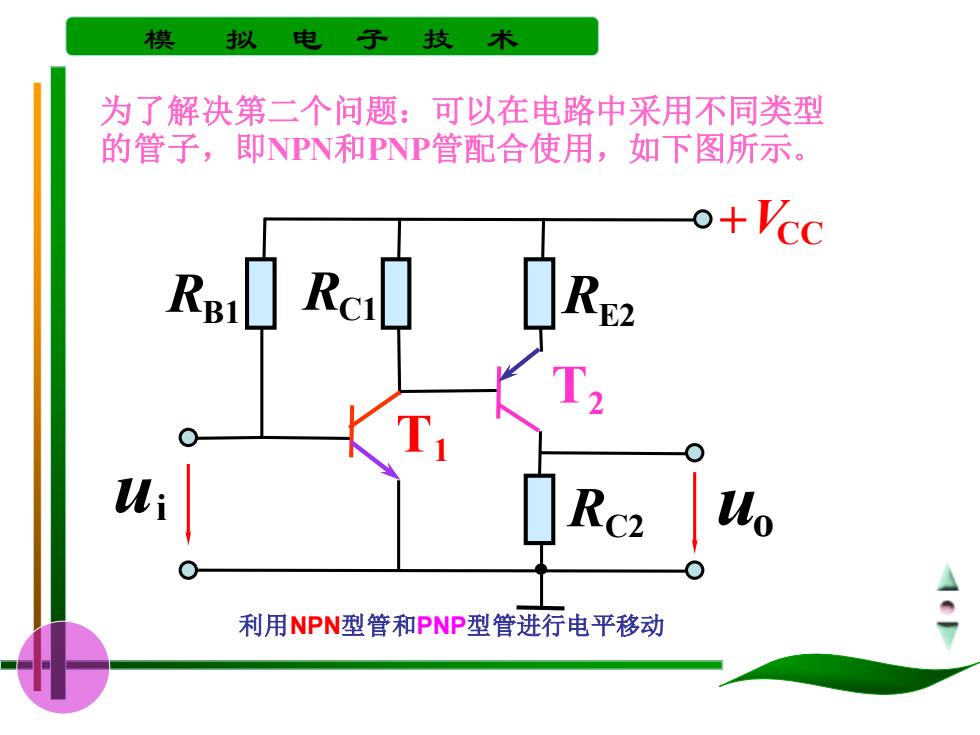

模 拟 电 子技术 为了解决第二个问题：可以在电路中采用不同类型 的管子，即NPN和PNP管配合使用，如下图所示。 o+Vcc T2 Wi Rc2 利用NPN型管和PNP型管进行电平移动
模 拟 电 子 技 术 RB1 RC1 RE2 ui uo T T 1 2 RC2 +VCC 为了解决第二个问题：可以在电路中采用不同类型 的管子，即NPN和PNP管配合使用，如下图所示。 利用NPN型管和PNP型管进行电平移动

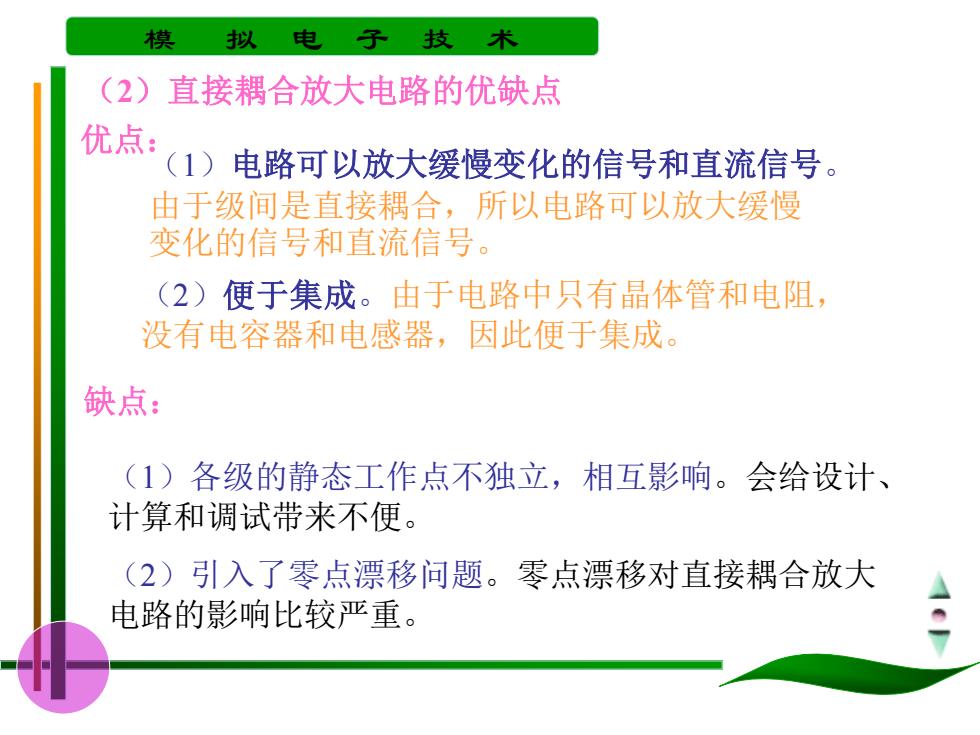

模 拟 电 子 技 (2)直接耦合放大电路的优缺点 优点： (1)电路可以放大缓慢变化的信号和直流信号。 由于级间是直接耦合，所以电路可以放大缓慢 变化的信号和直流信号。 (2)便于集成。由于电路中只有晶体管和电阻， 没有电容器和电感器，因此便于集成。 缺点： (1)各级的静态工作点不独立，相互影响。会给设计、 计算和调试带来不便。 (2)引入了零点漂移问题。零点漂移对直接耦合放大 电路的影响比较严重
模 拟 电 子 技 术 （1）电路可以放大缓慢变化的信号和直流信号。 由于级间是直接耦合，所以电路可以放大缓慢 变化的信号和直流信号。 （2）便于集成。由于电路中只有晶体管和电阻， 没有电容器和电感器，因此便于集成。 缺点： 优点： （1）各级的静态工作点不独立，相互影响。会给设计、 计算和调试带来不便。 （2）引入了零点漂移问题。零点漂移对直接耦合放大 电路的影响比较严重。 （2）直接耦合放大电路的优缺点
