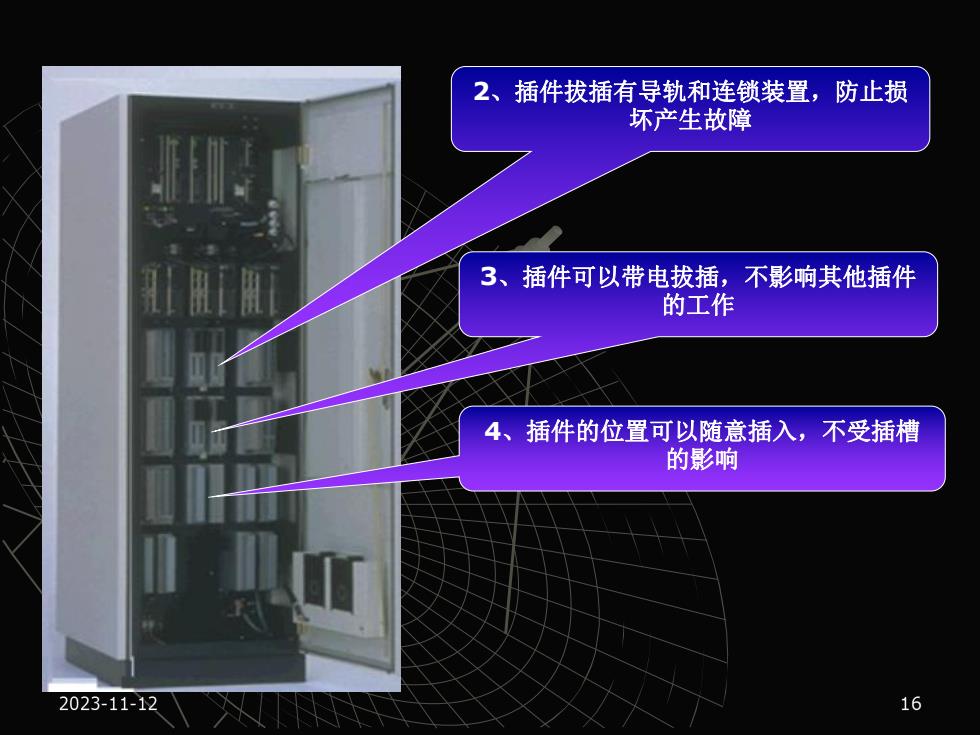

2、插件拔插有导轨和连锁装置，防止损 坏产生故障 3、插件可以带电拔插，不影响其他插件 的工作 4、插件的位置可以随意插入，不受插槽 的影响 2023-11-12 16
2、插件拔插有导轨和连锁装置，防止损 坏产生故障 3、插件可以带电拔插，不影响其他插件 的工作 4、插件的位置可以随意插入，不受插槽 的影响
(二)现场控制单元 FCU 供电单元 RIO BUS:接 只插件 微迩理器插 D 电池单元 円 外部接口单 元 电池单元 FIO BUS:接口 单元 风扇单元 2023-1PGS
FCS 供电单元 RIO BUS接 口插件 微处理器插 件 电池单元 外部接口单 元 电池单元 FIO BUS接口 单元 风扇单元 (二)现场控制单元 FCU

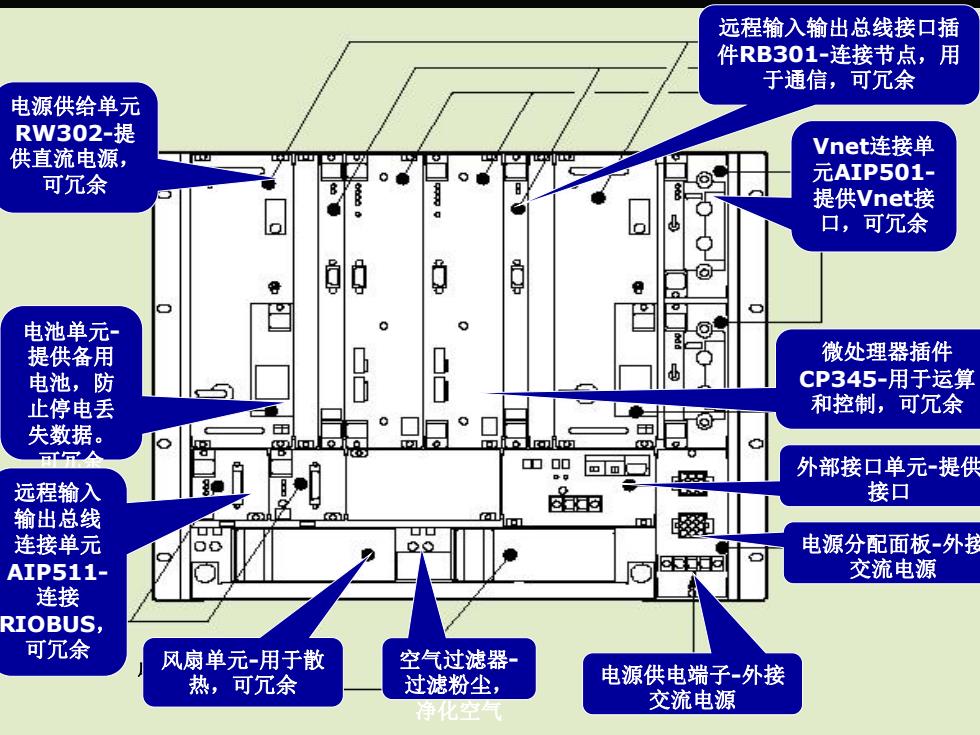

远程输入输出总线接口插 件RB301-连接节点，用 于通信，可冗余 电源供给单元 RW302-提 供直流电源， Vnet连接单 可冗余 元AIP501- 提供Vnet接 口，可冗余 电池单元 提供备用 微处理器插件 电池，防 CP345-用于运算 止停电丢 和控制，可冗余 失数据。 可△ 回画口 外部接口单元-提供 远程输入 西 接口 输出总线 ■■ 跑 连接单元 电源分配面板-外接 AIP511- 交流电源 连接 RIOBUS, 可沉余 风扇单元-用于散 空气过滤器 热，可冗余 过滤粉尘， 电源供电端子-外接 交流电源 净化空气
电源供给单元 RIO BUS接口插件 Vnet连接单元 电池单元 电源分配板 外部接口单元 供电端子 电池单元 RIO BUS 连接单元 风扇单元 微处理器插件 电池单元- 提供备用 电池，防 止停电丢 失数据。 可冗余 微处理器插件 CP345-用于运算 和控制，可冗余 电源供给单元 RW302-提 供直流电源， 可冗余 Vnet连接单 元AIP501- 提供Vnet接 口，可冗余 远程输入输出总线接口插 件RB301-连接节点，用 于通信，可冗余 风扇单元-用于散 热，可冗余 远程输入 输出总线 连接单元 AIP511- 连接 RIOBUS， 可冗余 外部接口单元-提供 接口 电源分配面板-外接 交流电源 电源供电端子-外接 交流电源 空气过滤器- 过滤粉尘， 净化空气

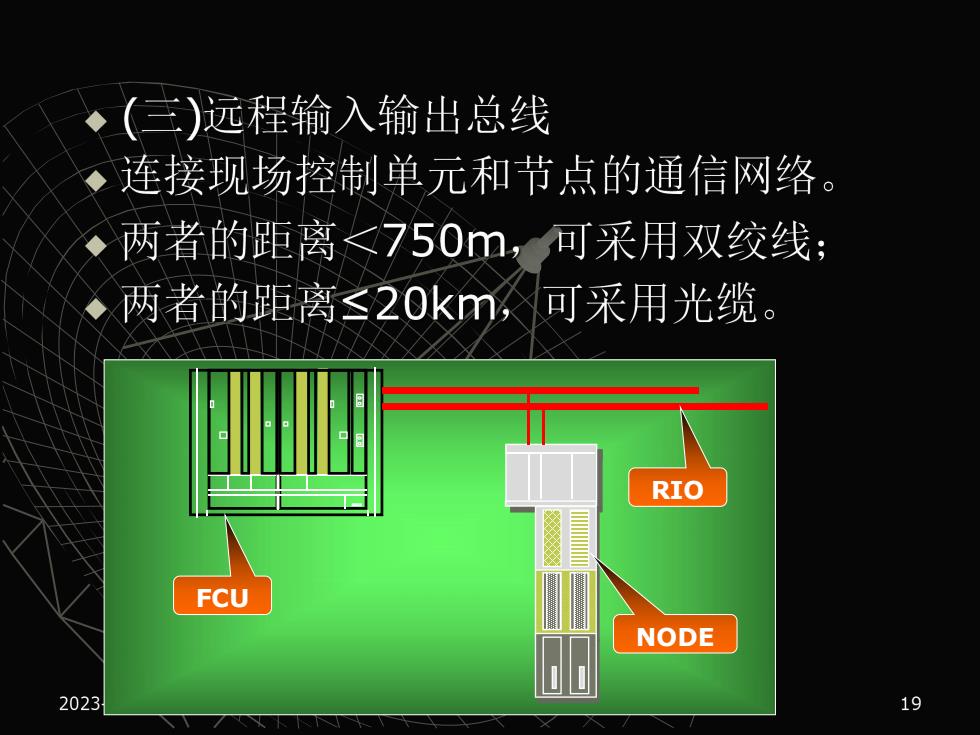

◆（三）远程输入输出总线 ◆连接现场控制单元和节点的通信网络。 两者的距离<750m,可采用双绞线： 。两者的距离≤20km可采用光缆。 RIO FCU NODE 2023 19
FCU NODE RIO

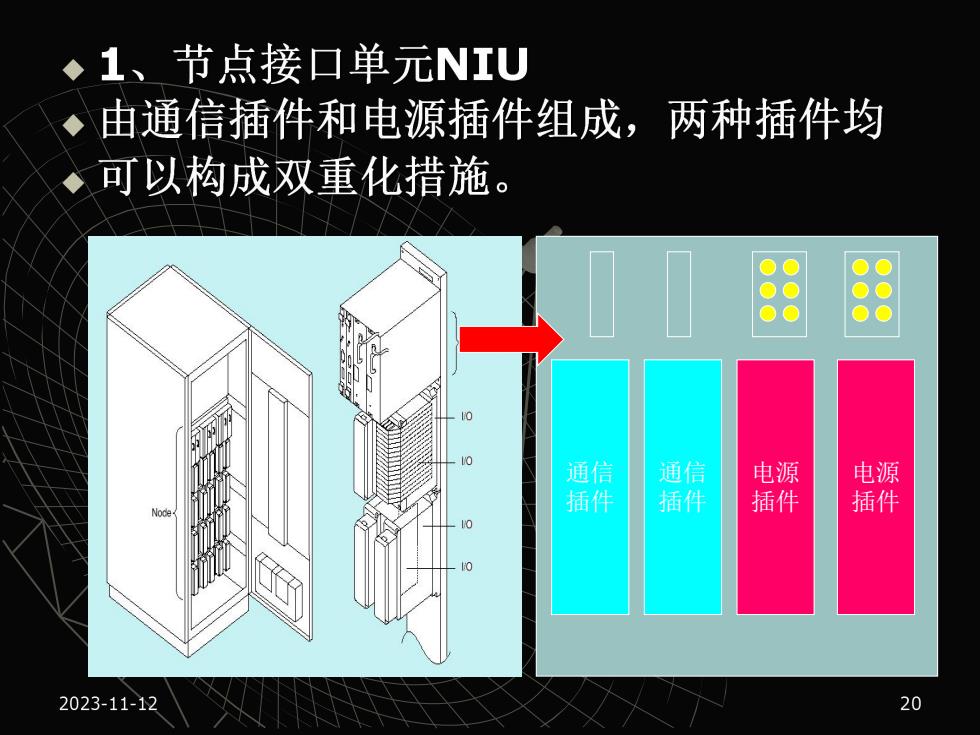

◆1、节点接口单元NIU ◆ 由通信插件和电源插件组成，两种插件均 ◆可以构成双重化措施。 ●● ●● ●● ●● ●● ●● 通信 通信 电源 电源 插件 插件 插件 插件 2023-11-12 20
通信插件 电源插件 电源插件 通信插件
