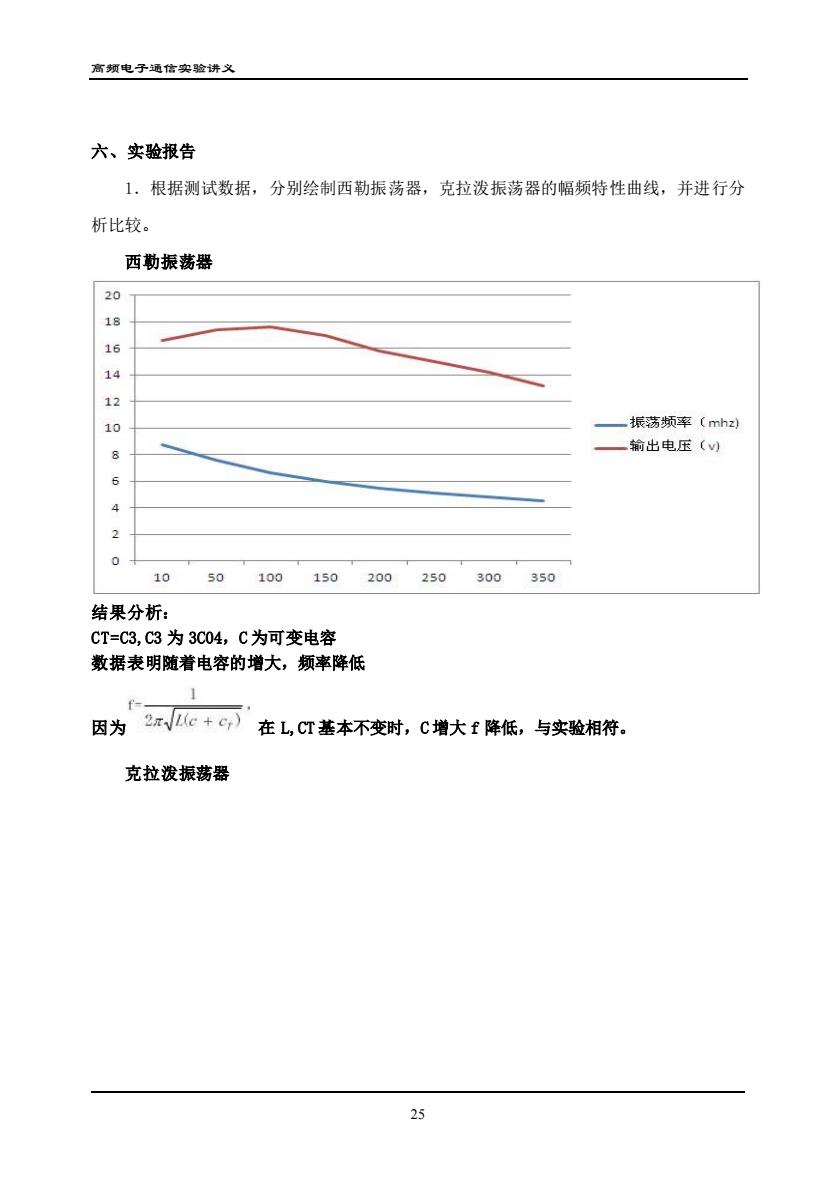

高频电子通信实验讲义六、实验报告1.根据测试数据,分别绘制西勒振荡器,克拉泼振荡器的幅频特性曲线,并进行分析比较。西勒振荡器2018161412振荡频率(mhz)10输出电压(v)86y201050100150200250300350结果分析:CT=C3,C3为3C04,C为可变电容数据表明随着电容的增大,频率降低1F2元/1(e+c)因为在L,CT基本不变时,C增大f降低,与实验相符。克拉泼振荡器25
高频电子通信实验讲义 25 六、实验报告 1.根据测试数据,分别绘制西勒振荡器,克拉泼振荡器的幅频特性曲线,并进行分 析比较。 西勒振荡器 结果分析: CT=C3,C3 为 3C04,C 为可变电容 数据表明随着电容的增大,频率降低 因为 在 L,CT 基本不变时,C 增大 f 降低,与实验相符。 克拉泼振荡器

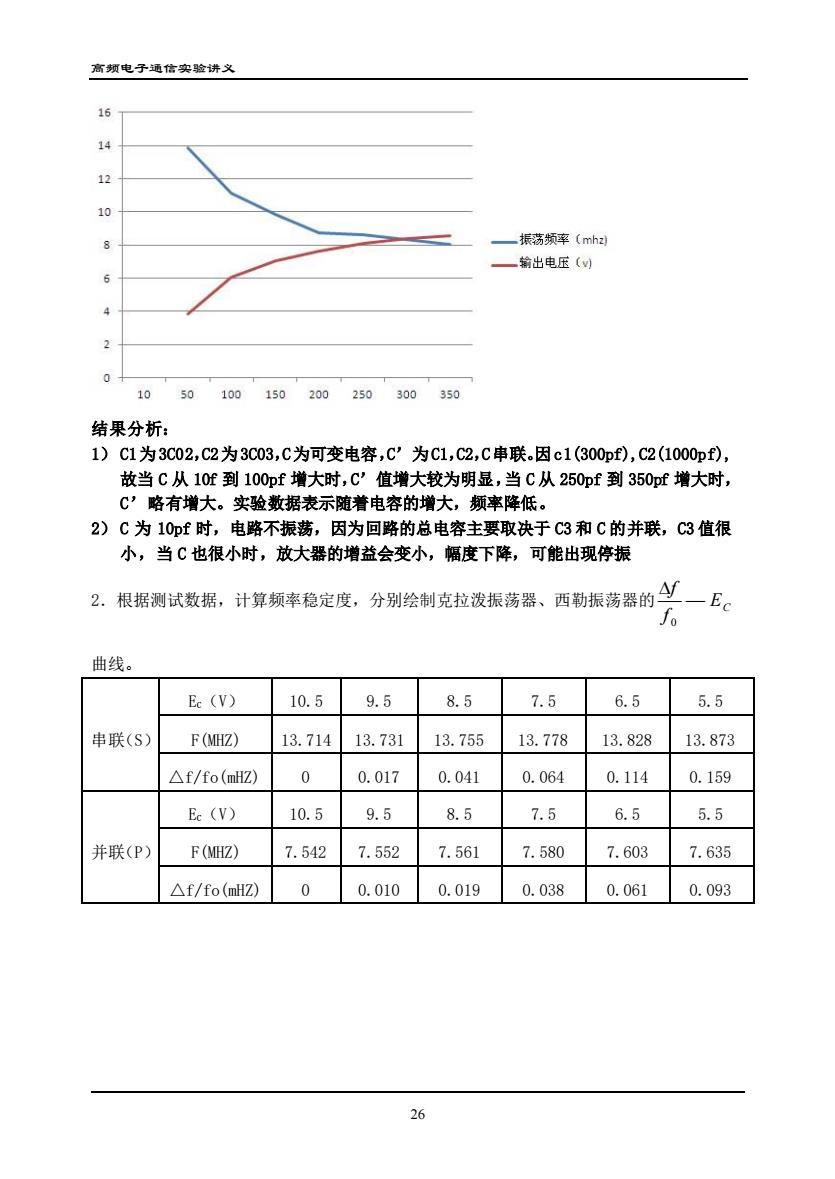

高频电子通信实验讲义16141210振荡频率(mhz)8输出电压(v)64201050100150200250300350结果分析:1)C1为3C02,C2为3C03,C为可变电容,C为C1C2,C串联。因c1(300pf),C2(1000pf)故当C从10f到100pf增大时,C值增大较为明显,当C从250pf到350pf增大时,C’略有增大。实验数据表示随着电容的增大,频率降低。2)C为10pf时,电路不振荡,因为回路的总电容主要取决于C3和C的并联,C3值很小,当C也很小时,放大器的增益会变小,幅度下降,可能出现停振2.根据测试数据,计算频率稳定度,分别绘制克拉泼振荡器、西勒振荡器的Efo曲线。10.59.58.57. 56. 55. 5Ee (V)F (MHZ)13.71413.755串联(S)13.73113.77813.82813.8730△f/fo (mHZ)0.0170.0410.0640.1140.1598.57. 5Ec (V)10.59.56. 55.5并联(P)F (MHZ)7.5427.5527.5617.5807.6037.63500. 038Af/fo(mHZ)0.0100.0190.0610.09326
高频电子通信实验讲义 26 结果分析: 1) C1为3C02,C2为3C03,C为可变电容,C’为C1,C2,C串联。因c1(300pf),C2(1000pf), 故当 C 从 10f 到 100pf 增大时,C’值增大较为明显,当 C 从 250pf 到 350pf 增大时, C’略有增大。实验数据表示随着电容的增大,频率降低。 2) C 为 10pf 时,电路不振荡,因为回路的总电容主要取决于 C3 和 C 的并联,C3 值很 小,当 C 也很小时,放大器的增益会变小,幅度下降,可能出现停振 2.根据测试数据,计算频率稳定度,分别绘制克拉泼振荡器、西勒振荡器的 EC f f — 0 曲线。 串联(S) EC(V) 10.5 9.5 8.5 7.5 6.5 5.5 F(MHZ) 13.714 13.731 13.755 13.778 13.828 13.873 △f/fo(mHZ) 0 0.017 0.041 0.064 0.114 0.159 并联(P) EC(V) 10.5 9.5 8.5 7.5 6.5 5.5 F(MHZ) 7.542 7.552 7.561 7.580 7.603 7.635 △f/fo(mHZ) 0 0.010 0.019 0.038 0.061 0.093

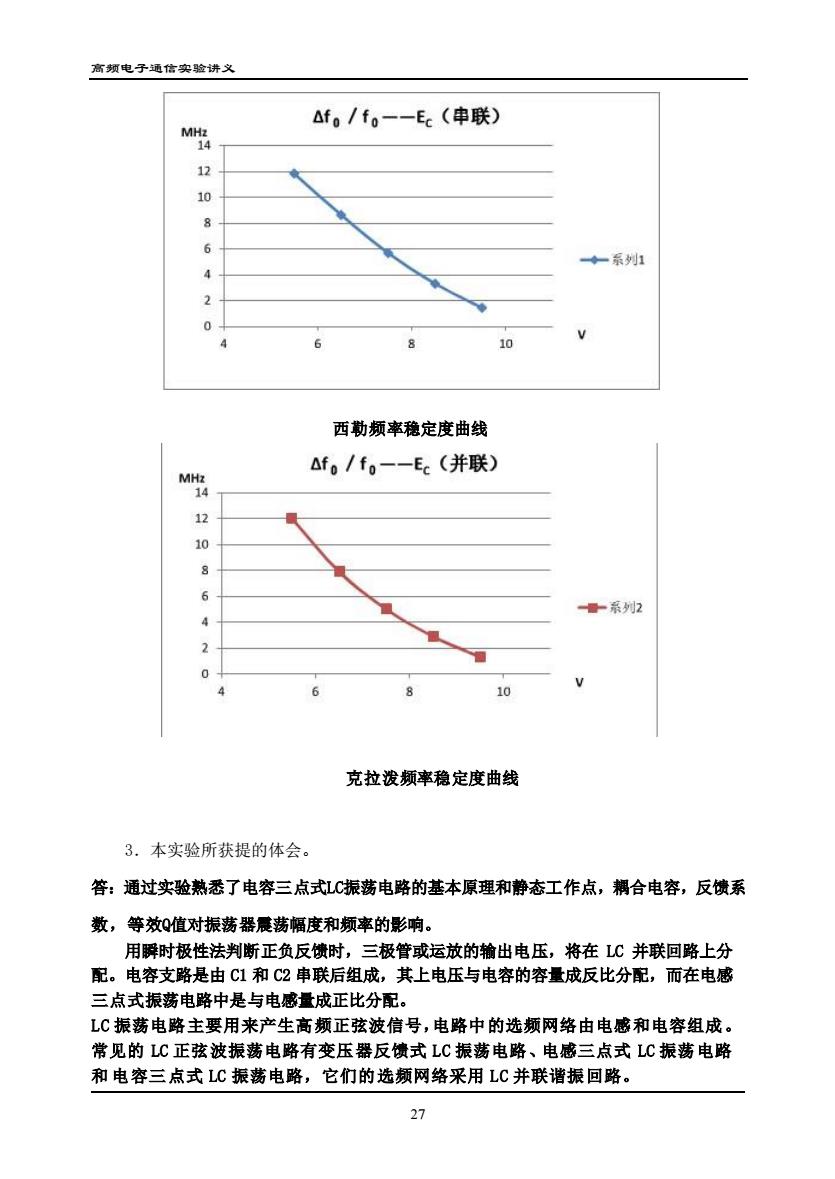

高频电子通信实验讲义Af。/f。--Ec(申联)MHZ14121086一系列142061048西勒频率稳定度曲线Af。/f。——Ec(并联)MHz1412108一系列242OU46810克拉泼频率稳定度曲线3.本实验所获提的体会。答:通过实验熟悉了电容三点式LC振荡电路的基本原理和静态工作点,耦合电容,反馈系数,等效Q值对振荡器震荡幅度和频率的影响。用瞬时极性法判断正负反馈时,三极管或运放的输出电压,将在LC并联回路上分配。电容支路是由C1和C2串联后组成,其上电压与电容的容量成反比分配,而在电感三点式振荡电路中是与电感量成正比分配。LC振荡电路主要用来产生高频正弦波信号,电路中的选频网络由电感和电容组成。常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路,它们的选频网络采用LC并联谐振回路。27
高频电子通信实验讲义 27 西勒频率稳定度曲线 克拉泼频率稳定度曲线 3.本实验所获提的体会。 答:通过实验熟悉了电容三点式LC振荡电路的基本原理和静态工作点,耦合电容,反馈系 数,等效Q值对振荡器震荡幅度和频率的影响。 用瞬时极性法判断正负反馈时,三极管或运放的输出电压,将在 LC 并联回路上分 配。电容支路是由 C1 和 C2 串联后组成,其上电压与电容的容量成反比分配,而在电感 三点式振荡电路中是与电感量成正比分配。 LC 振荡电路主要用来产生高频正弦波信号,电路中的选频网络由电感和电容组成。 常见的 LC 正弦波振荡电路有变压器反馈式 LC 振荡电路、电感三点式 LC 振荡电路 和 电容三点式 LC 振荡电路,它们的选频网络采用 LC 并联谐振回路

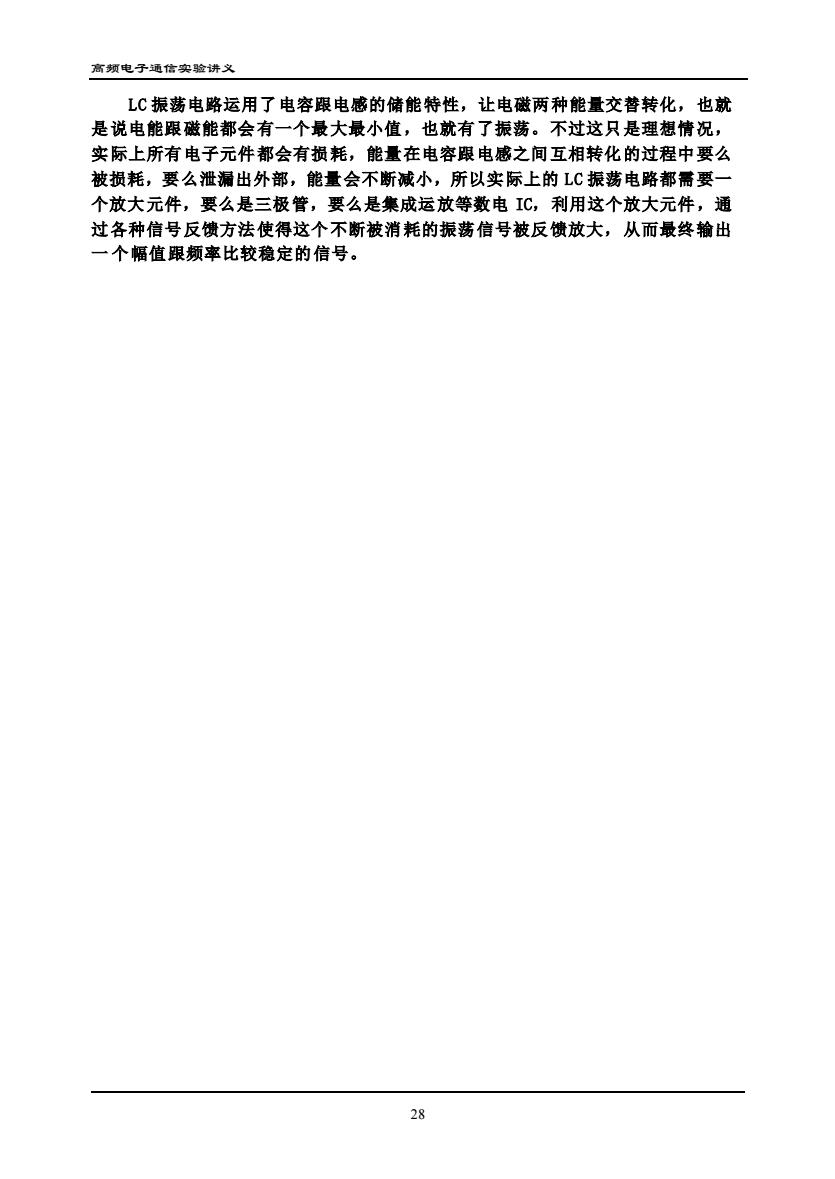

高频电子通信实验讲义LC振荡电路运用了电容跟电感的储能特性,让电磁两种能量交替转化,也就是说电能跟磁能都会有一个最大最小值,也就有了振荡。不过这只是理想情况,实际上所有电子元件都会有损耗,能量在电容跟电感之间互相转化的过程中要么被损耗,要么泄漏出外部,能量会不断减小,所以实际上的LC振荡电路都需要一个放大元件,要么是三极管,要么是集成运放等数电IC,利用这个放大元件,通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大,从而最终输出一个幅值跟频率比较稳定的信号。28
高频电子通信实验讲义 28 LC 振荡电路运用了电容跟电感的储能特性,让电磁两种能量交替转化,也就 是说电能跟磁能都会有一个最大最小值,也就有了振荡。不过这只是理想情况, 实际上所有电子元件都会有损耗,能量在电容跟电感之间互相转化的过程中要么 被损耗,要么泄漏出外部,能量会不断减小,所以实际上的 LC 振荡电路都需要一 个放大元件,要么是三极管,要么是集成运放等数电 IC,利用这个放大元件,通 过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大,从而最终输出 一 个幅值跟频率比较稳定的信号

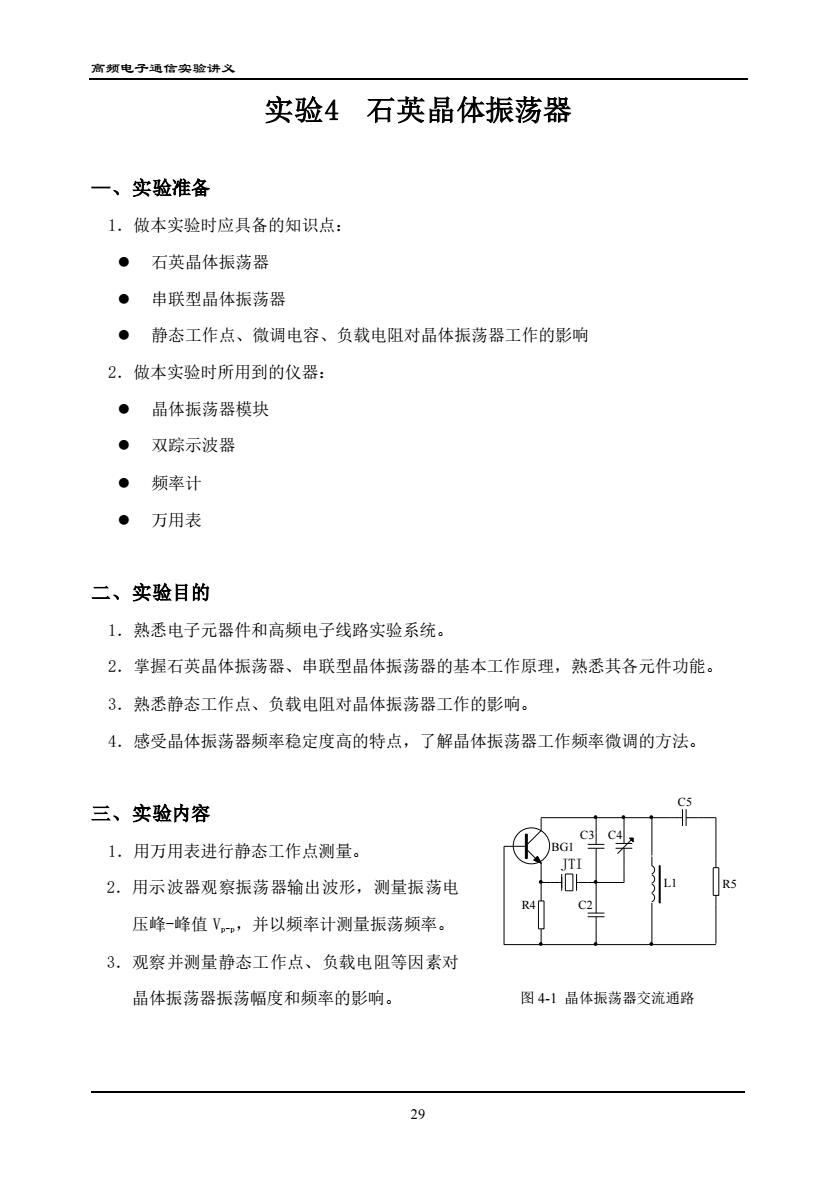

高频电子通信实验讲义实验4石英晶体振荡器、实验准备1.做本实验时应具备的知识点:石英晶体振荡器.?串联型晶体振荡器.静态工作点、微调电容、负载电阻对晶体振荡器工作的影响2.做本实验时所用到的仪器:?晶体振荡器模块?双踪示波器.频率计.万用表二、实验目的1.熟悉电子元器件和高频电子线路实验系统。2.掌握石英晶体振荡器、串联型晶体振荡器的基本工作原理,熟悉其各元件功能3.熟悉静态工作点、负载电阻对晶体振荡器工作的影响。4,感受晶体振荡器频率稳定度高的特点,了解晶体振荡器工作频率微调的方法。2S三、实验内容BGI1.用万用表进行静态工作点测量。T门2.用示波器观察振荡器输出波形,测量振荡电P压峰-峰值Vp-p,并以频率计测量振荡频率。3.观察并测量静态工作点、负载电阻等因素对晶体振荡器振荡幅度和频率的影响。图4-1晶体振荡器交流通路29
高频电子通信实验讲义 29 实验4 石英晶体振荡器 —、实验准备 1.做本实验时应具备的知识点: ⚫ 石英晶体振荡器 ⚫ 串联型晶体振荡器 ⚫ 静态工作点、微调电容、负载电阻对晶体振荡器工作的影响 2.做本实验时所用到的仪器: ⚫ 晶体振荡器模块 ⚫ 双踪示波器 ⚫ 频率计 ⚫ 万用表 二、实验目的 1.熟悉电子元器件和高频电子线路实验系统。 2.掌握石英晶体振荡器、串联型晶体振荡器的基本工作原理,熟悉其各元件功能。 3.熟悉静态工作点、负载电阻对晶体振荡器工作的影响。 4.感受晶体振荡器频率稳定度高的特点,了解晶体振荡器工作频率微调的方法。 三、实验内容 1.用万用表进行静态工作点测量。 2.用示波器观察振荡器输出波形,测量振荡电 压峰-峰值 Vp-p,并以频率计测量振荡频率。 3.观察并测量静态工作点、负载电阻等因素对 晶体振荡器振荡幅度和频率的影响。 图 4-1 晶体振荡器交流通路 R4 R5 C2 C3 C4 L1 C5 BG1 JTI 图5-1 晶体振荡器交流通路
