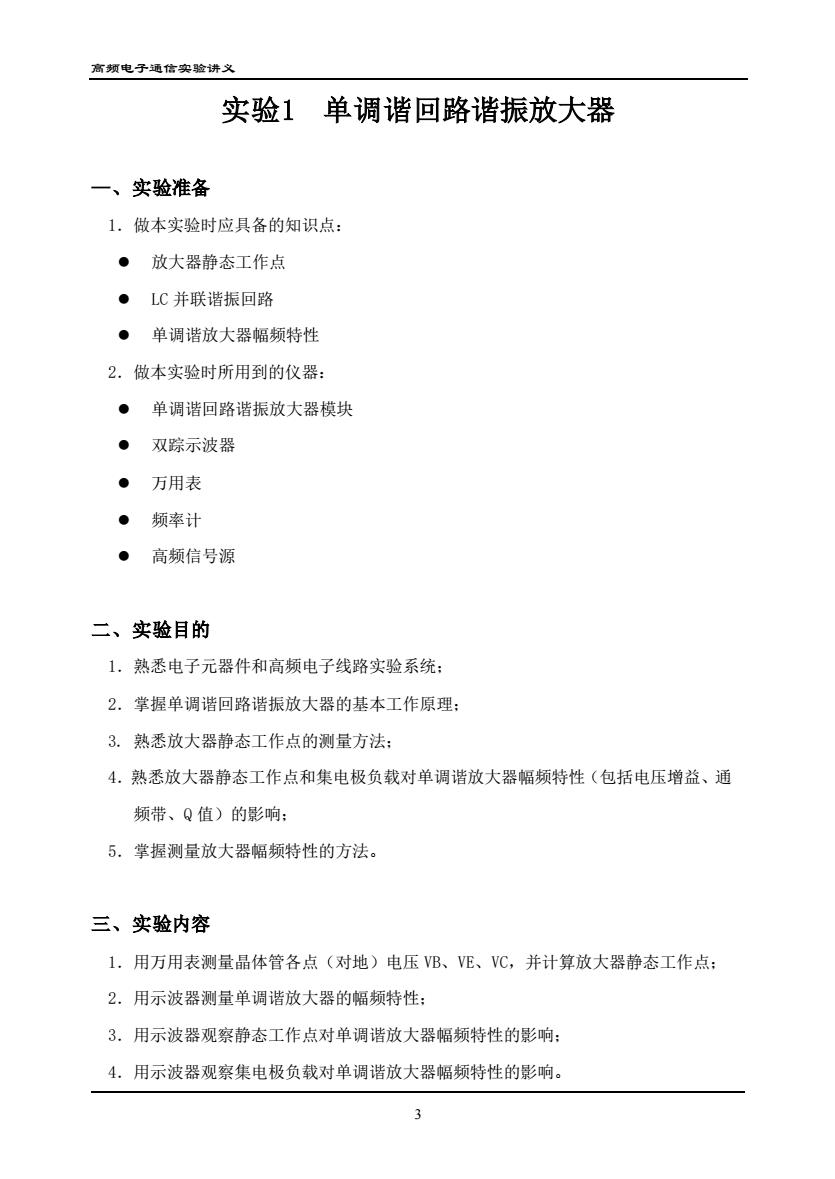

高频电子通信实验讲义实验1单调谐回路谐振放大器一、实验准备1做本实验时应具备的知识点：·放大器静态工作点·LC并联谐振回路.单调谐放大器幅频特性2.做本实验时所用到的仪器：.单调谐回路谐振放大器模块?双踪示波器.万用表.频率计.高频信号源二、实验目的1.熟悉电子元器件和高频电子线路实验系统：2.掌握单调谐回路谐振放大器的基本工作原理；3.熟悉放大器静态工作点的测量方法：4.熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；5.掌握测量放大器幅频特性的方法。三、实验内容1用万用表测量晶体管各点（对地）电压VB、VE、VC，并计算放大器静态工作点；2.用示波器测量单调谐放大器的幅频特性3.用示波器观察静态工作点对单调谐放大器幅频特性的影响4.用示波器观察集电极负载对单调谐放大器幅频特性的影响。3
高频电子通信实验讲义 3 实验1 单调谐回路谐振放大器 —、实验准备 1．做本实验时应具备的知识点： ⚫ 放大器静态工作点 ⚫ LC 并联谐振回路 ⚫ 单调谐放大器幅频特性 2．做本实验时所用到的仪器： ⚫ 单调谐回路谐振放大器模块 ⚫ 双踪示波器 ⚫ 万用表 ⚫ 频率计 ⚫ 高频信号源 二、实验目的 1．熟悉电子元器件和高频电子线路实验系统； 2．掌握单调谐回路谐振放大器的基本工作原理； 3. 熟悉放大器静态工作点的测量方法； 4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通 频带、Q 值）的影响； 5．掌握测量放大器幅频特性的方法。 三、实验内容 1．用万用表测量晶体管各点（对地）电压 VB、VE、VC，并计算放大器静态工作点； 2．用示波器测量单调谐放大器的幅频特性； 3．用示波器观察静态工作点对单调谐放大器幅频特性的影响； 4．用示波器观察集电极负载对单调谐放大器幅频特性的影响

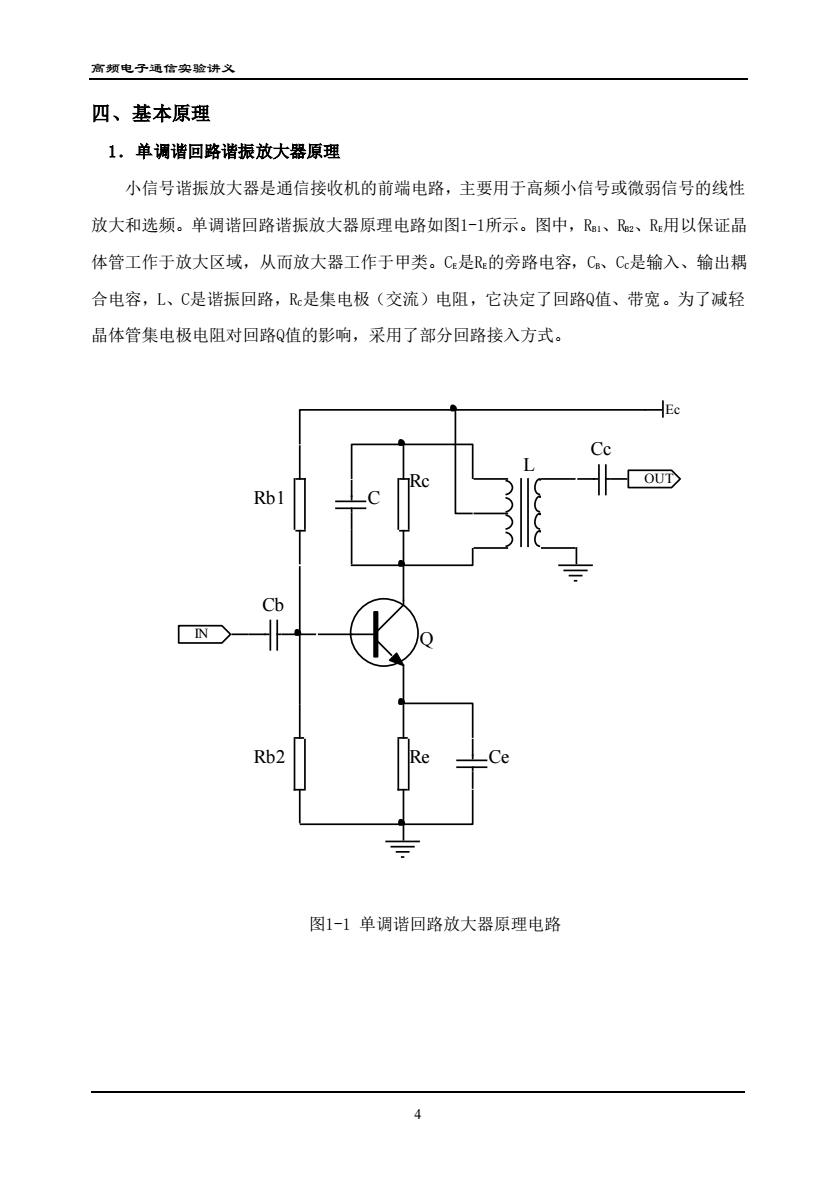

高频电子通信实验讲义四、基本原理1.单调谐回路谐振放大器原理小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大和选频。单调谐回路谐振放大器原理电路如图1-1所示。图中，Ra1、Re2、Re用以保证晶体管工作于放大区域，从而放大器工作于甲类。Ce是Re的旁路电容，CB、Cc是输入、输出耦合电容，L、C是谐振回路，Rc是集电极（交流）电阻，它决定了回路Q值、带宽。为了减轻晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。HEcCcOUTRb1CbINRb2图1-1单调谐回路放大器原理电路4
高频电子通信实验讲义 4 四、基本原理 1．单调谐回路谐振放大器原理 小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性 放大和选频。单调谐回路谐振放大器原理电路如图1-1所示。图中，RB1、RB2、RE用以保证晶 体管工作于放大区域，从而放大器工作于甲类。CE是RE的旁路电容，CB、CC是输入、输出耦 合电容，L、C是谐振回路，RC是集电极（交流）电阻，它决定了回路Q值、带宽。为了减轻 晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。 图1-1 单调谐回路放大器原理电路 Q Cb IN L Rc Rb1 Rb2 Re Cc C Ce Ec OUT
