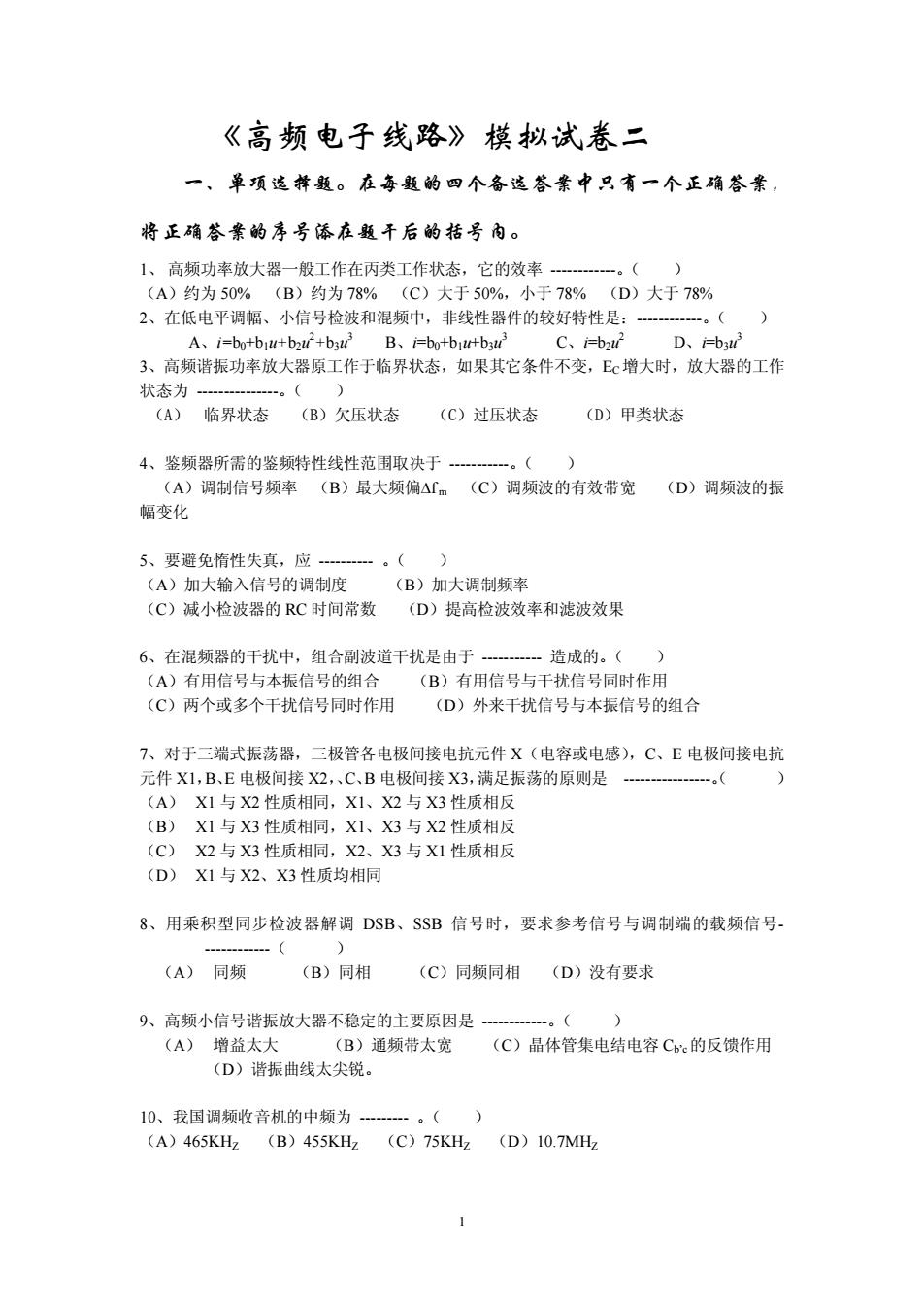

《高频电子线路》模拟试卷二一、单项选择题。在每题的四个备选答案中只有一个正确答素，将正确答案的序号添在题干后的括号内。。（)1、高频功率放大器一般工作在丙类工作状态，它的效率-（A）约为50%（B）约为78%（C）大于50%，小于78%（D）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是：-------()A、i=bo+biu+b2u?+b3u?B、i=bo+biu+b3u?C、i=b2u?D、i=b3u33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，Ec增大时，放大器的工作状态为-。（)-(A)临界状态（B）欠压状态（C）过压状态（D）甲类状态。（4、鉴频器所需的鉴频特性线性范围取决于（A）调制信号频率（B）最大频偏△fm（C）调频波的有效带宽（D）调频波的振幅变化)。（5、要避免情性失真，应（B）加大调制频率（A）加大输入信号的调制度（C）减小检波器的RC时间常数（D）提高检波效率和滤波效果造成的。（）6、在混频器的干扰中，组合副波道干扰是由于-（A）有用信号与本振信号的组合（B）有用信号与干扰信号同时作用（C）两个或多个于扰信号同时作用（D）外来干扰信号与本振信号的组合7、对于三端式振荡器，三极管各电极间接电抗元件X（电容或电感），C、E电极间接电抗)元件X1,B、E电极间接X2，、C、B电极间接X3，满足振荡的原则是。(（A）XI与X2性质相同，X1、X2与X3性质相反(B)XI与X3性质相同，X1、X3与X2性质相反(C)X2与X3性质相同，X2、X3与X1性质相反(D)X1与X2、X3性质均相同8、用乘积型同步检波器解调DSB、SSB信号时，要求参考信号与调制端的载频信号（)（A）同频（B）同相（C）同频同相（D）没有要求J。(9、高频小信号谐振放大器不稳定的主要原因是（B）通频带太宽（A）增益太大（C）晶体管集电结电容Chc的反馈作用（D）谐振曲线太尖锐。)。(10、我国调频收音机的中频为（A）465KHz(B）455KHz(C) 75KHz(D)10.7MHz1
1 《高频电子线路》模拟试卷二 一、单项选择题。在每题的四个备选答案中只有一个正确答案， 将正确答案的序号添在题干后的括号内。 1、 高频功率放大器一般工作在丙类工作状态，它的效率 。（ ） （A）约为 50% （B）约为 78% （C）大于 50%，小于 78% （D）大于 78% 2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是：。（ ） A、i=b0+b1u+b2u 2+b3u 3 B、i=b0+b1u+b3u 3 C、i=b2u 2 D、i=b3u 3 3、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC增大时，放大器的工作 状态为 。（ ） （A） 临界状态 （B）欠压状态 （C）过压状态 （D）甲类状态 4、鉴频器所需的鉴频特性线性范围取决于 。（ ） （A）调制信号频率 （B）最大频偏Df m （C）调频波的有效带宽 （D）调频波的振 幅变化 5、要避免惰性失真，应 。（ ） （A）加大输入信号的调制度 （B）加大调制频率 （C）减小检波器的 RC 时间常数 （D）提高检波效率和滤波效果 6、在混频器的干扰中，组合副波道干扰是由于 造成的。（ ） （A）有用信号与本振信号的组合 （B）有用信号与干扰信号同时作用 （C）两个或多个干扰信号同时作用 （D）外来干扰信号与本振信号的组合 7、对于三端式振荡器，三极管各电极间接电抗元件 X（电容或电感），C、E 电极间接电抗 元件 X1，B、E 电极间接 X2，、C、B 电极间接 X3， 满足振荡的原则是 。 （） （A） X1 与 X2 性质相同，X1、X2 与 X3 性质相反 （B） X1 与 X3 性质相同，X1、X3 与 X2 性质相反 （C） X2 与 X3 性质相同，X2、X3 与 X1 性质相反 （D） X1 与 X2、X3 性质均相同 8、用乘积型同步检波器解调 DSB、SSB 信号时，要求参考信号与调制端的载频信号 （ ） （A） 同频 （B）同相 （C）同频同相 （D）没有要求 9、高频小信号谐振放大器不稳定的主要原因是 。（ ） （A） 增益太大 （B）通频带太宽 （C）晶体管集电结电容 Cb’c 的反馈作用 （D）谐振曲线太尖锐。 10、我国调频收音机的中频为 。（ ） （A）465KHZ （B）455KHZ （C）75KHZ （D）10.7MHZ

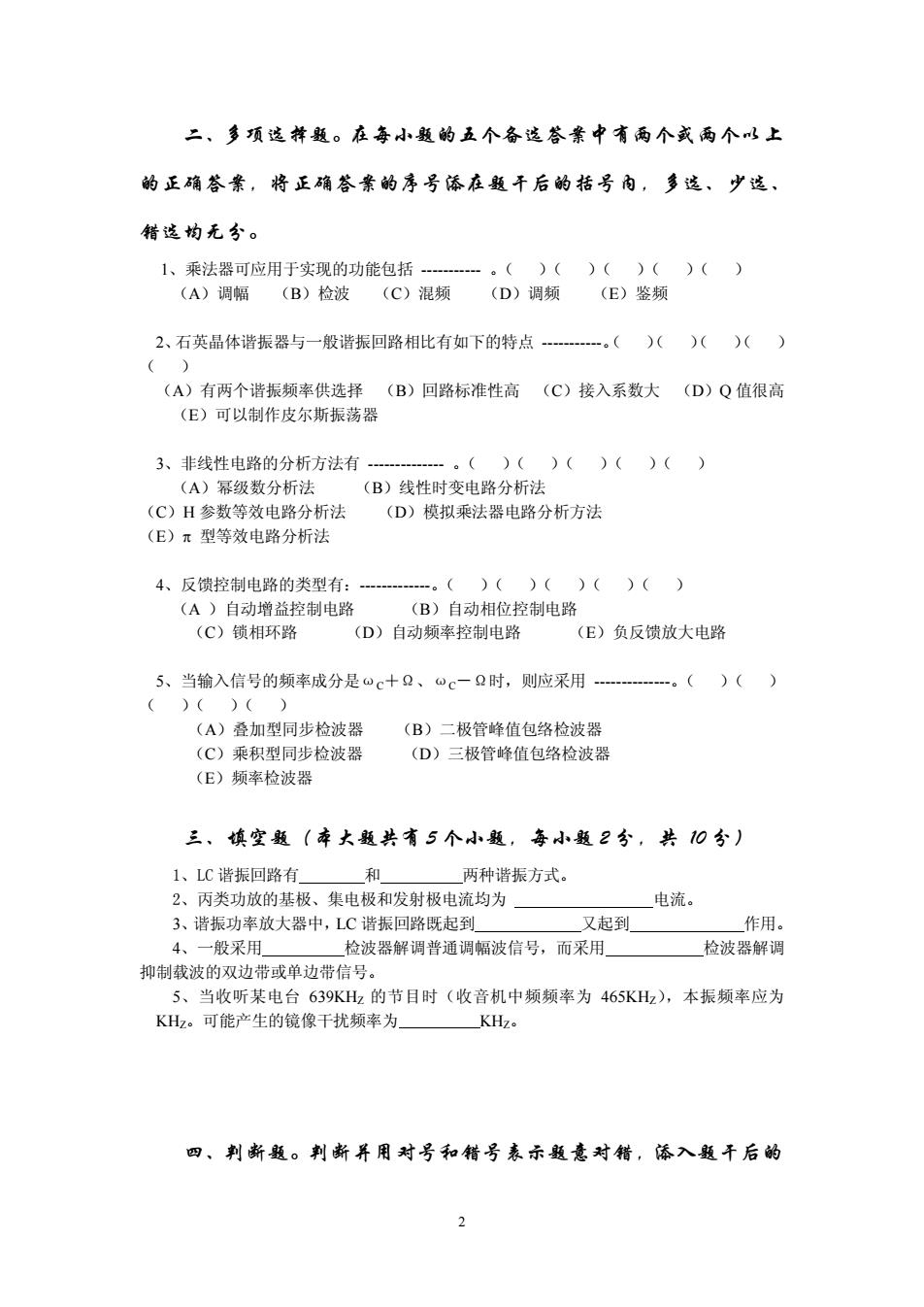

二、多项选择题。在每小题的五个备选答案中有两个或两个以上的正确答案，将正确答案的序号添在题干后的括号内，多选、少选、错选均无分。)()()(1、乘法器可应用于实现的功能包括()（)（C）混频(E）鉴频（A）调幅（B）检波（D）调频。（)()()()2、石英晶体谐振器与一般谐振回路相比有如下的特点0C（A）有两个谐振频率供选择（B）回路标准性高(C）接入系数大（D）Q值很高（E）可以制作皮尔斯振荡器)（)()3、非线性电路的分析方法有（)()(（A）幂级数分析法（B）线性时变电路分析法C）H参数等效电路分析法（D）模拟乘法器电路分析方法（E）元型等效电路分析法)(）（)()4、反馈控制电路的类型有：（）（（B）自动相位控制电路（A）自动增益控制电路（C）锁相环路（D）自动频率控制电路（E）负反馈放大电路5、当输入信号的频率成分是c+Q、c一Q时，则应采用）())()()（A）叠加型同步检波器（B）二极管峰值包络检波器（C）乘积型同步检波器（D）三极管峰值包络检波器（E）频率检波器三、填空题（本大题共有5个小题，每小题2分，共10分）和1、LC谐振回路有两种谐振方式。电流。2、丙类功放的基极、集电极和发射极电流均为作用。又起到3、谐振功率放大器中，LC谐振回路既起到4、一般采用检波器解调普通调幅波信号，而采用检波器解调抑制载波的双边带或单边带信号。5、当收听某电台639KHz的节目时（收音机中频频率为465KHz），本振频率应为KHzeKHz。可能产生的镜像干扰频率为四、判断题。判断并用对号和错号表示题意对错,添入题干后的2
2 二、多项选择题。在每小题的五个备选答案中有两个或两个以上 的正确答案，将正确答案的序号添在题干后的括号内，多选、少选、 错选均无分。 1、乘法器可应用于实现的功能包括 。（ ）（ ）（ ）（ ） （ ） （A）调幅 （B）检波 （C）混频 （D）调频 （E）鉴频 2、 石英晶体谐振器与一般谐振回路相比有如下的特点 。（ ）（ ）（ ）（ ） （ ） （A）有两个谐振频率供选择 （B）回路标准性高 （C）接入系数大 （D）Q 值很高 （E）可以制作皮尔斯振荡器 3、非线性电路的分析方法有 。（ ）（ ）（ ）（ ）（ ） （A）幂级数分析法 （B）线性时变电路分析法 （C）H 参数等效电路分析法 （D）模拟乘法器电路分析方法 （E）p 型等效电路分析法 4、反馈控制电路的类型有：。（ ）（ ）（ ）（ ）（ ） （A ）自动增益控制电路 （B）自动相位控制电路 （C）锁相环路 （D）自动频率控制电路 （E）负反馈放大电路 5、当输入信号的频率成分是ωC＋Ω、ωC－Ω时，则应采用 。（ ）（ ） （ ）（ ）（ ） （A）叠加型同步检波器 （B）二极管峰值包络检波器 （C）乘积型同步检波器 （D）三极管峰值包络检波器 （E）频率检波器 三、填空题（本大题共有 5 个小题，每小题 2 分，共 10 分） 1、LC 谐振回路有 和 两种谐振方式。 2、丙类功放的基极、集电极和发射极电流均为 电流。 3、谐振功率放大器中，LC 谐振回路既起到 又起到 作用。 4、一般采用 检波器解调普通调幅波信号，而采用 检波器解调 抑制载波的双边带或单边带信号。 5、当收听某电台 639KHZ 的节目时（收音机中频频率为 465KHZ），本振频率应为 KHZ。可能产生的镜像干扰频率为 KHZ。 四、判断题。判断并用对号和错号表示题意对错，添入题干后的

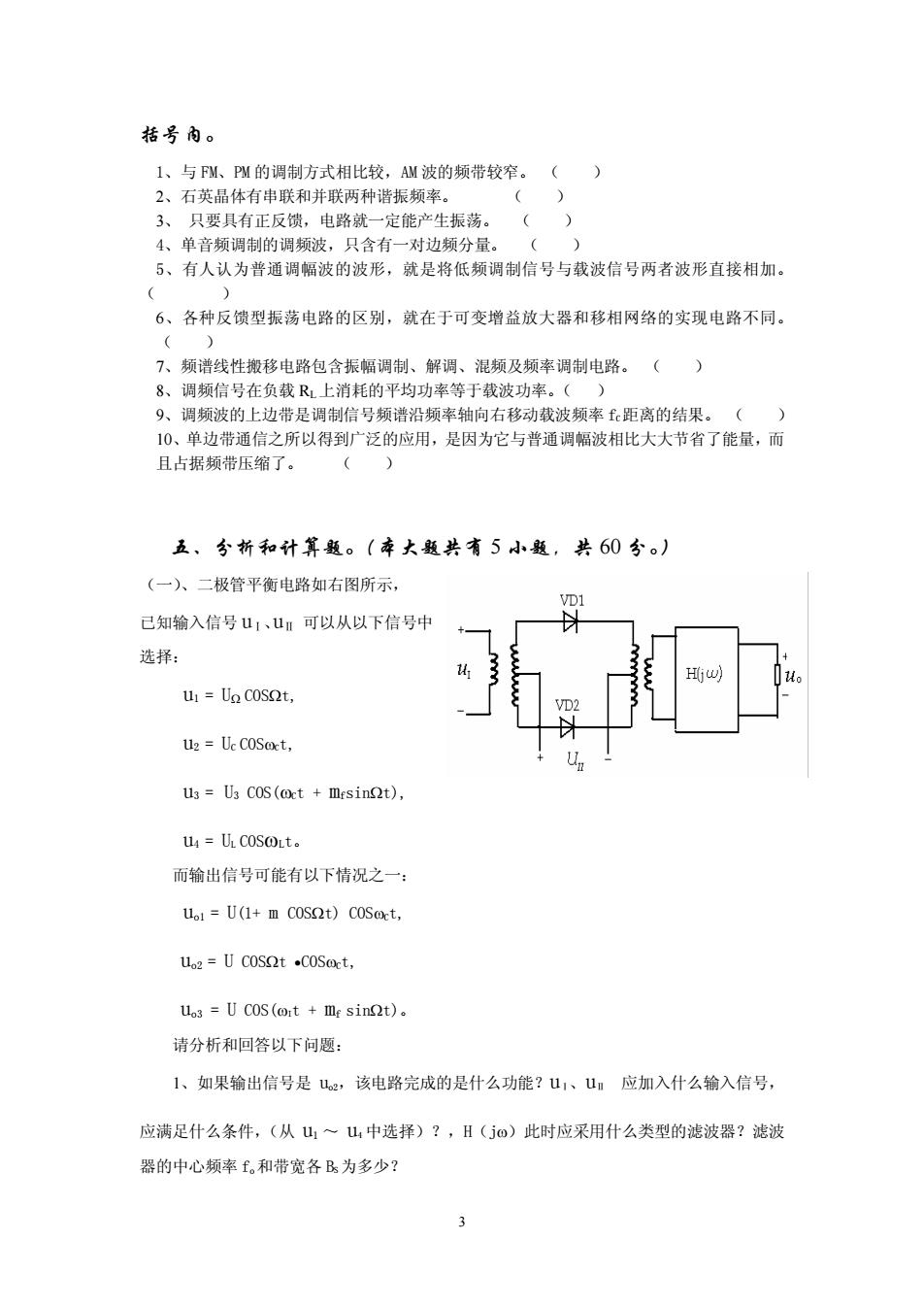

括号内。)1、与FM、PM的调制方式相比较，AM波的频带较窄。(）(2、石英晶体有串联和并联两种谐振频率。3、只要具有正反馈，电路就一定能产生振荡。()4、单音频调制的调频波，只含有一对边频分量。（5、有人认为普通调幅波的波形，就是将低频调制信号与载波信号两者波形直接相加。)(6、各种反馈型振荡电路的区别，就在于可变增益放大器和移相网络的实现电路不同。L7、频谱线性搬移电路包含振幅调制、解调、混频及频率调制电路。（）8、调频信号在负载R上消耗的平均功率等于载波功率。（9、调频波的上边带是调制信号频谱沿频率轴向右移动载波频率fc距离的结果。（）10、单边带通信之所以得到广泛的应用，是因为它与普通调幅波相比大大节省了能量，而(且占据频带压缩了。五、分析和计算题。（本大题共有5小题，共60分。）（一）、二极管平衡电路如右图所示，VD1→已知输入信号urun可以从以下信号中选择：+u,JuoHjw)l = Uo cos2t,VD2U2=UcCOSoet,u3 = U COS(oct + MrsinQt),y=UicoSoLt。而输出信号可能有以下情况之一：Uo1 = U(1+ m COSQt) COSort,uo2=UCOSQt.COSoct,U3 = U COS(ort + Me sinQt)。请分析和回答以下问题：1、如果输出信号是Uo2，该电路完成的是什么功能？u1、u应加入什么输入信号，应满足什么条件，（从ui～u中选择）？，H（jo）此时应采用什么类型的滤波器？滤波器的中心频率f。和带宽各Bs为多少？3
3 括号内。 1、与 FM、PM 的调制方式相比较，AM 波的频带较窄。 （ ） 2、石英晶体有串联和并联两种谐振频率。 （ ） 3、 只要具有正反馈，电路就一定能产生振荡。 （ ） 4、单音频调制的调频波，只含有一对边频分量。 （ ） 5、有人认为普通调幅波的波形，就是将低频调制信号与载波信号两者波形直接相加。 （ ） 6、各种反馈型振荡电路的区别，就在于可变增益放大器和移相网络的实现电路不同。 （ ） 7、频谱线性搬移电路包含振幅调制、解调、混频及频率调制电路。 （ ） 8、调频信号在负载 RL 上消耗的平均功率等于载波功率。（ ） 9、调频波的上边带是调制信号频谱沿频率轴向右移动载波频率 fC距离的结果。 （ ） 10、单边带通信之所以得到广泛的应用，是因为它与普通调幅波相比大大节省了能量，而 且占据频带压缩了。 （ ） 五、分析和计算题。（本大题共有 5 小题，共 60 分。） （一）、二极管平衡电路如右图所示， 已知输入信号 uⅠ、 uⅡ 可以从以下信号中 选择： u1 = UW COSWt, u2 = UC COSwCt, u3 = U3 COS(wCt + mfsinWt), u4 = UL COSwLt。 而输出信号可能有以下情况之一： uo1 = U(1+ m COSWt) COSwCt, uo2 = U COSWt ·COSwCt, uo3 = U COS(wIt + mf sinWt)。 请分析和回答以下问题： 1、如果输出信号是 uo2，该电路完成的是什么功能？uⅠ、uⅡ 应加入什么输入信号， 应满足什么条件，（从 u1 ～ u4 中选择）？，H（jw）此时应采用什么类型的滤波器？滤波 器的中心频率 fo和带宽各 BS为多少？

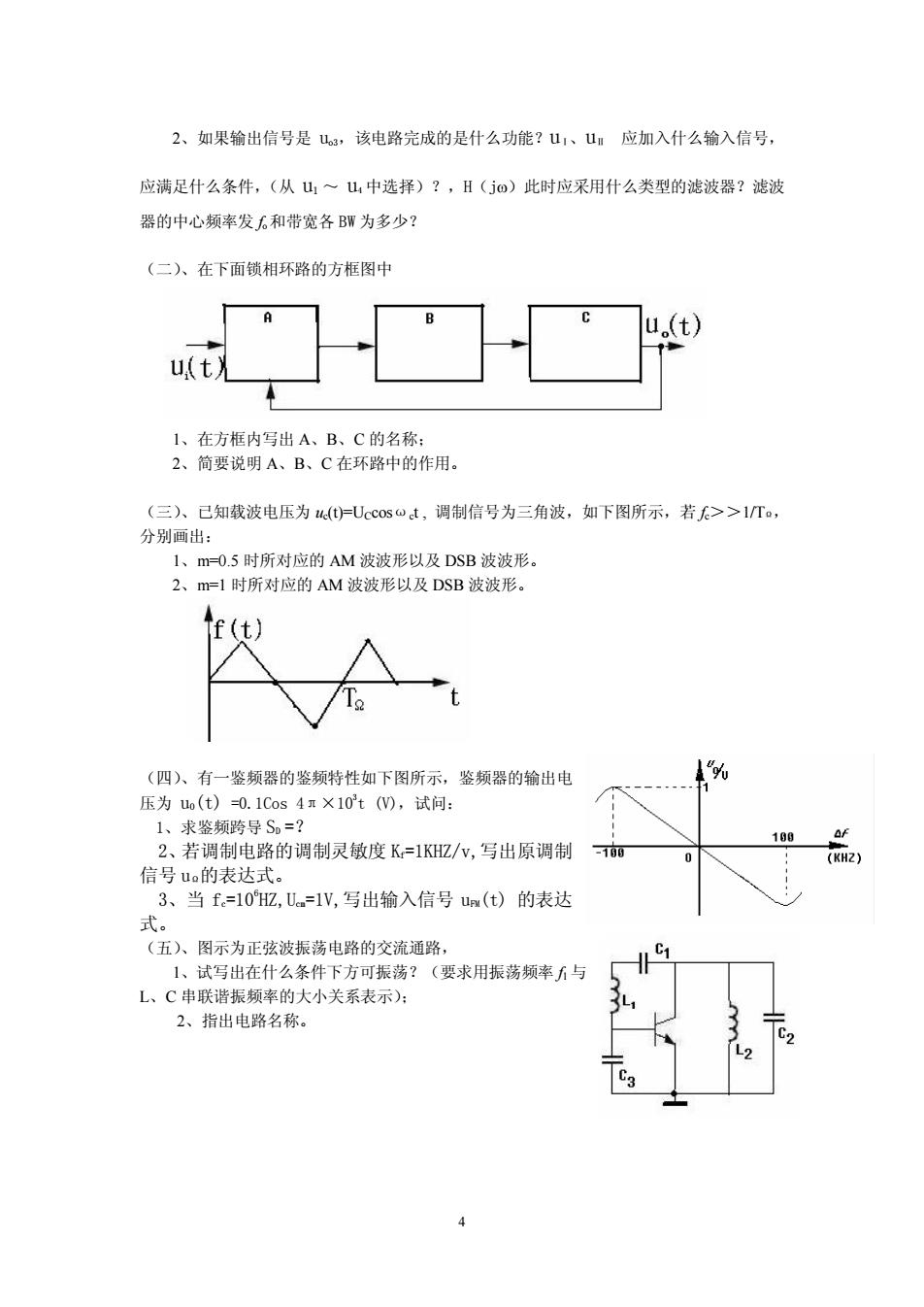

2、如果输出信号是Uo3，该电路完成的是什么功能？u、U应加入什么输入信号，应满足什么条件，（从u～u,中选择）？，H（jの）此时应采用什么类型的滤波器？滤波器的中心频率发f和带宽各BW为多少？（二）、在下面锁相环路的方框图中ABcu.(t)u(t)1、在方框内写出A、B、C的名称；2、简要说明A、B、C在环路中的作用。（三）、已知载波电压为u(t)=Uccost，调制信号为三角波，如下图所示，若f>>1/To，分别画出：1、m=0.5时所对应的AM波波形以及DSB波波形。2、m=1时所对应的AM波波形以及DSB波波形。+1gu（四）、有一鉴频器的鉴频特性如下图所示，鉴频器的输出电压为uot）=0.1Cos4π×10°t(V)，试问：1、求鉴频跨导Sp=？af1002、若调制电路的调制灵敏度K=1KHZ/v.写出原调制-1000(KHZ)信号uo的表达式。3、当f。=10°HZ,U=1V，写出输入信号urm（t）的表达式。（五）、图示为正弦波振荡电路的交流通路，C1、试写出在什么条件下方可振荡？（要求用振荡频率f与L、C串联谐振频率的大小关系表示）：2、指出电路名称。N
4 2、如果输出信号是 uo3，该电路完成的是什么功能？uⅠ、uⅡ 应加入什么输入信号， 应满足什么条件，（从 u1 ～ u4 中选择）？，H（jw）此时应采用什么类型的滤波器？滤波 器的中心频率发 fo和带宽各 BW 为多少？ （二）、在下面锁相环路的方框图中 1、在方框内写出 A、B、C 的名称； 2、简要说明 A、B、C 在环路中的作用。 （三）、已知载波电压为 uc(t)=UCcosωct , 调制信号为三角波，如下图所示，若 fc＞＞1/TΩ， 分别画出： 1、m=0.5 时所对应的 AM 波波形以及 DSB 波波形。 2、m=1 时所对应的 AM 波波形以及 DSB 波波形。 （四）、有一鉴频器的鉴频特性如下图所示，鉴频器的输出电 压为 uO(t) =0.1Cos 4π×10 3t (V)，试问： 1、求鉴频跨导 SD =？ 2、若调制电路的调制灵敏度 Kf=1KHZ/v,写出原调制 信号 uΩ的表达式。 3、当 fc=10 6HZ,Ucm=1V,写出输入信号 uFM(t) 的表达 式。 （五）、图示为正弦波振荡电路的交流通路， 1、试写出在什么条件下方可振荡？（要求用振荡频率 f1与 L、C 串联谐振频率的大小关系表示）； 2、指出电路名称
