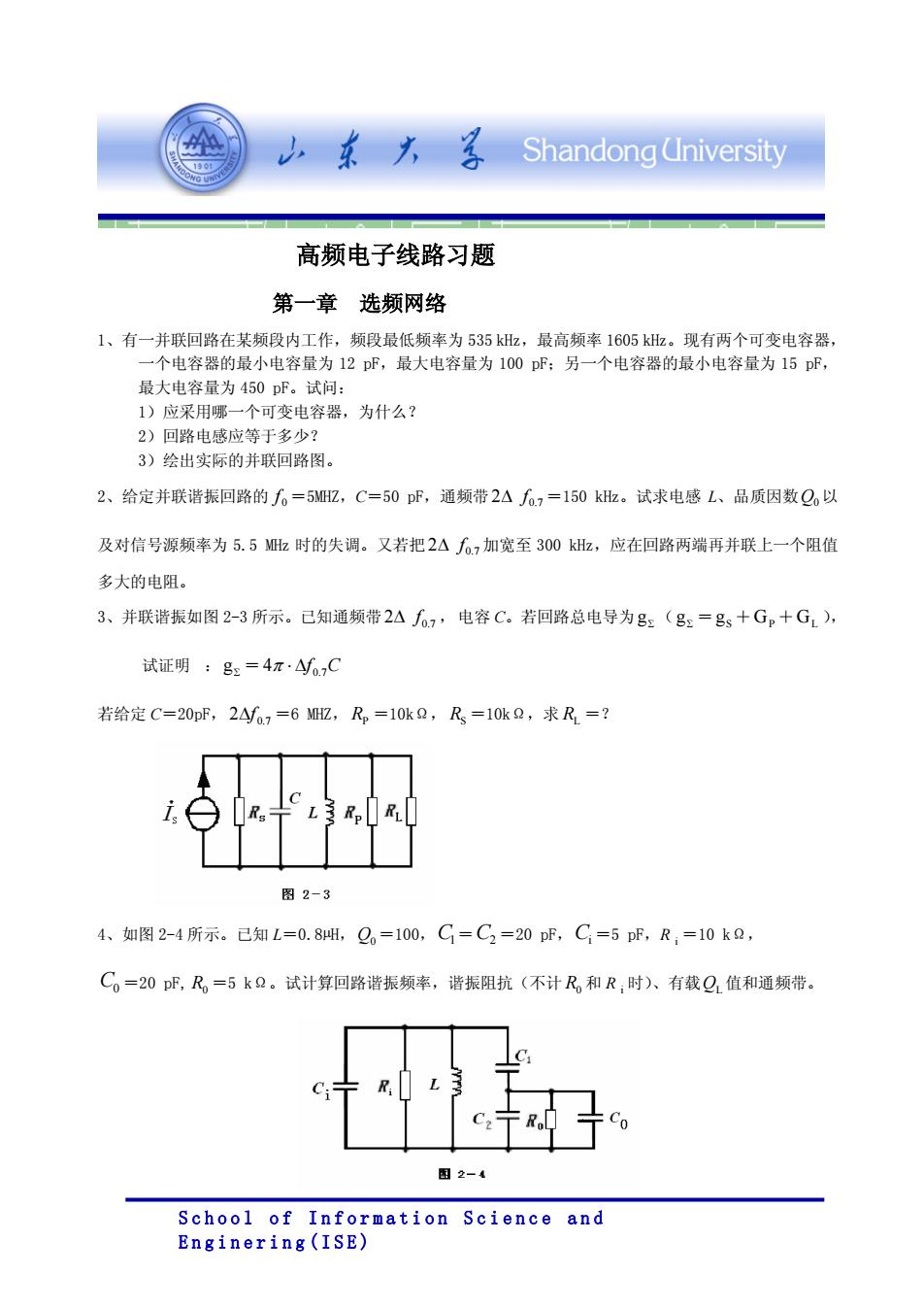

山东大学Shandongniversity高频电子线路习题第一章选频网络1、有一并联回路在某频段内工作，频段最低频率为535kHz，最高频率1605kHz。现有两个可变电容器一个电容器的最小电容量为12pF，最大电容量为100pF：另一个电容器的最小电容量为15pF，最大电容量为450pF。试问：1）应采用哪一个可变电容器，为什么？2）回路电感应等于多少？3）绘出实际的并联回路图。2、给定并联谐振回路的f。=5MHZ，C=50pF，通频带2△fo7=150kHz。试求电感L、品质因数Q。以及对信号源频率为5.5MHz时的失调。又若把2△o.7加宽至300kHz，应在回路两端再并联上一个阻值多大的电阻。3、并联谐振如图2-3所示。已知通频带2△fo7，电容C。若回路总电导为g，（g，=gs+Gp+G,），试证明：g=4元·4f0C若给定C=20pF，2Afo.7=6MHZ，Rp=10kQ，R,=10kQ，求R,=?LRRR图2-34、如图2-4所示。已知L=0.8μH，O.=100，C=C,=20pF，C=5pF，R,=10kQ,C。=20pF,R。=5kQ。试计算回路谐振频率，谐振阻抗（不计R和R，时)、有载9,值和通频带。CLR.C:C2Ro图2-4School of Information Science andEnginering(ISE)
高频电子线路习题 第一章 选频网络 1、有一并联回路在某频段内工作，频段最低频率为 535 kHz，最高频率 1605 kHz。现有两个可变电容器， 一个电容器的最小电容量为 12 pF，最大电容量为 100 pF；另一个电容器的最小电容量为 15 pF， 最大电容量为 450 pF。试问： 1）应采用哪一个可变电容器，为什么？ 2）回路电感应等于多少？ 3）绘出实际的并联回路图。 2、给定并联谐振回路的 0f ＝5MHZ，C＝50 pF，通频带 2∆ 0.7 f ＝150 kHz。试求电感 L、品质因数Q0以 及对信号源频率为 5.5 MHz 时的失调。又若把 2∆ 0.7 f 加宽至 300 kHz，应在回路两端再并联上一个阻值 多大的电阻。 3、并联谐振如图 2-3 所示。已知通频带 2∆ 0.7 f ，电容 C。若回路总电导为 Σ g （ Σ g ＝gS ＋GP ＋GL ）， 试证明 ： Σ g ＝ 4π ⋅ ∆f 0.7C 若给定 C＝20pF，2 0.7 ∆f ＝6 MHZ， RP ＝10kΩ， RS ＝10kΩ，求 RL ＝？ 4、如图 2-4 所示。已知 L＝0.8µH，Q0＝100，C1＝C2 ＝20 pF，Ci ＝5 pF，R i ＝10 kΩ， C0 ＝20 pF, R0 ＝5 kΩ。试计算回路谐振频率，谐振阻抗（不计 R0 和 R i 时）、有载QL 值和通频带。 School of Information Science and Enginering(ISE)

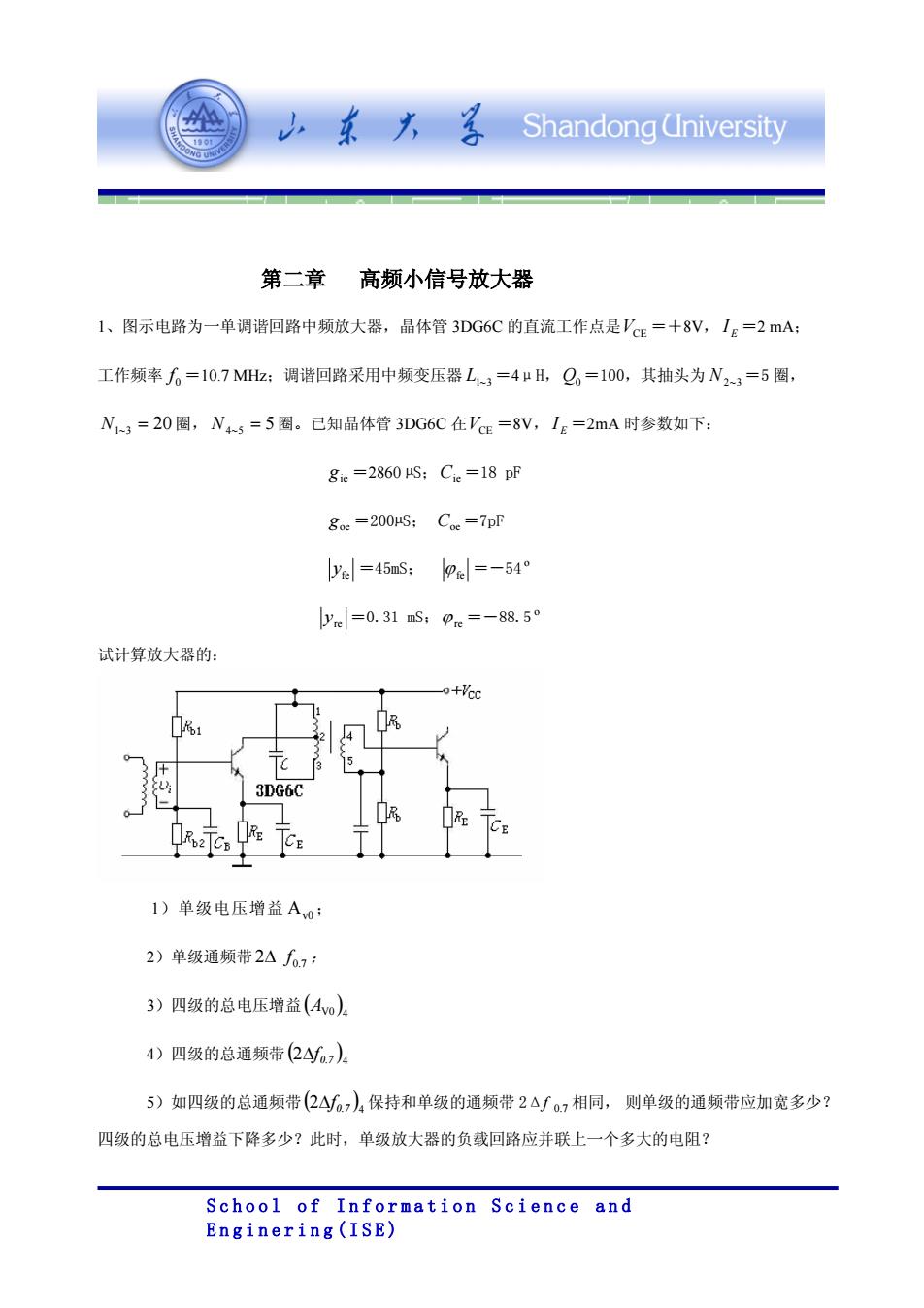

山东大学Shandongniversity第二章高频小信号放大器1、图示电路为一单调谐回路中频放大器，晶体管3DG6C的直流工作点是VcE=十8V，I，=2mA；工作频率f。=10.7MHz；调谐回路采用中频变压器L3=4μH，Q。=100，其抽头为N2~3=5圈Ni~3=20圈，N4~5=5圈。已知晶体管3DG6C在Vce=8V，I,=2mA时参数如下：gie=2860 μS; Cie=18 pFge=200μS;Co=7pF[ve| =45mS;[Pe| =-54°yre|=0.31mS;Pre=-88.50试计算放大器的：0+VccR1033DG6CRSReRoTCsJCe1）单级电压增益Avo：2）单级通频带2△fo.7;3）四级的总电压增益(Avo）44）四级的总通频带(2A/o.7)45）如四级的总通频带(2Afo7)保持和单级的通频带2Afo.7相同，则单级的通频带应加宽多少？四级的总电压增益下降多少？此时，单级放大器的负载回路应并联上一个多大的电阻？School of Information Science andEnginering(ISE)
第二章 高频小信号放大器 1、图示电路为一单调谐回路中频放大器，晶体管 3DG6C 的直流工作点是VCE ＝＋8V， EI ＝2 mA； 工作频率 0f ＝10.7 MHz；调谐回路采用中频变压器 L1~3 ＝4μH，Q0＝100，其抽头为 N2~3 ＝5 圈， N1~3 = 20 圈， N4~5 = 5 圈。已知晶体管 3DG6C 在VCE ＝8V， EI ＝2mA 时参数如下： gie ＝2860 µS；Cie ＝18 pF goe ＝200µS； Coe ＝7pF fe y ＝45mS； ϕfe ＝－54 o re y ＝0.31 mS；ϕ re ＝－88.5 o 试计算放大器的： 1）单级电压增益 Av0； 2）单级通频带 2∆ 0.7 f ； 3）四级的总电压增益( ) AV0 4 4）四级的总通频带( )4 2 0.7 ∆f 5）如四级的总通频带( )4 2 0.7 ∆f 保持和单级的通频带 2Δf 0.7 相同， 则单级的通频带应加宽多少？ 四级的总电压增益下降多少？此时，单级放大器的负载回路应并联上一个多大的电阻？ School of Information Science and Enginering(ISE)

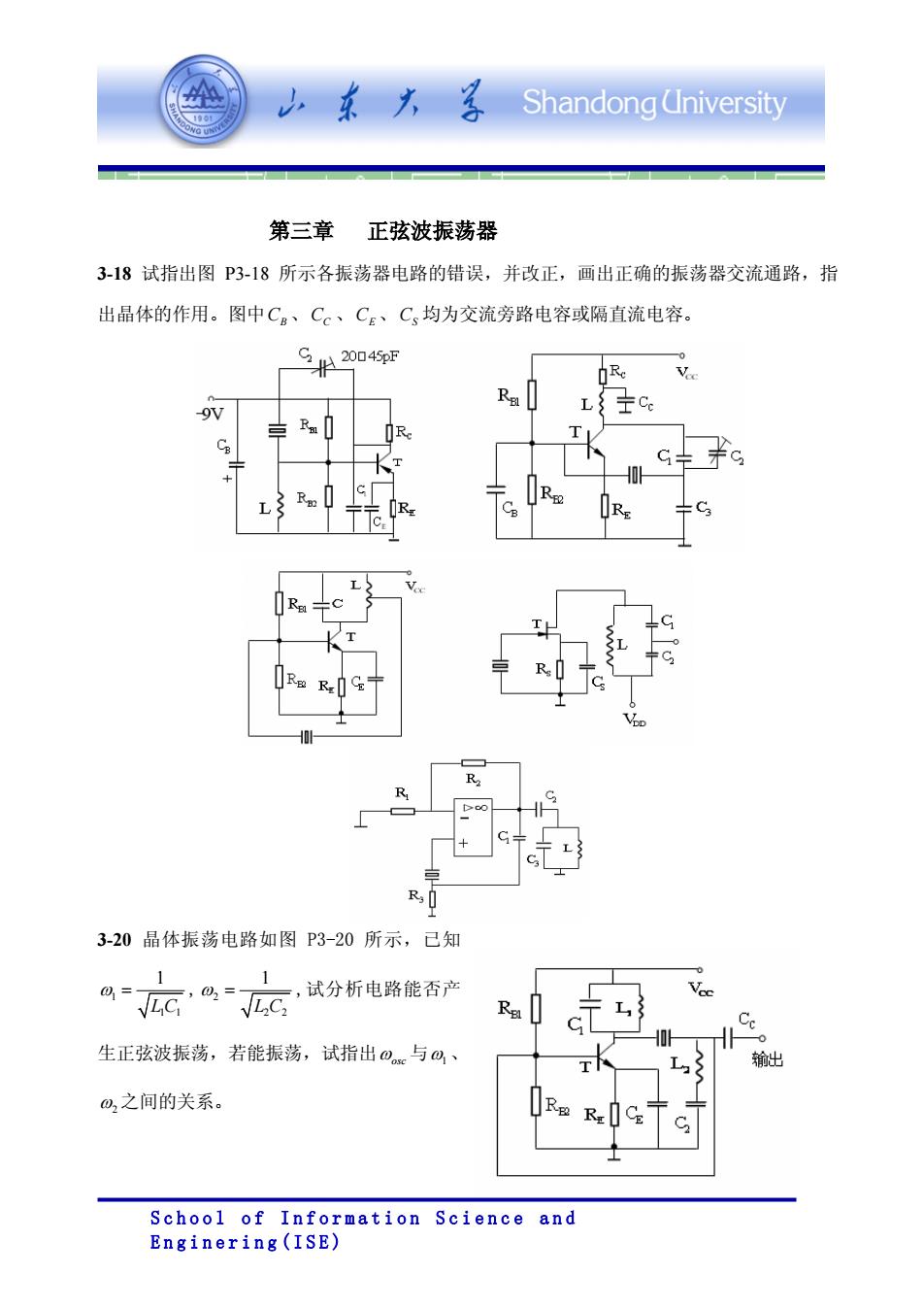

山东大客Shandong niversity第三章正弦波振荡器3-18试指出图P3-18所示各振荡器电路的错误，并改正，画出正确的振荡器交流通路，指出晶体的作用。图中C、Cc、CE、C,均为交流旁路电容或隔直流电容。Ca 20 4spFOVeDRRelIcL-9VRaIR1C入￥CC10ReIRE+CRLRRpoR-RRRD3-20晶体振荡电路如图P3-20所示，已知11Voo，试分析电路能否产0,=,0,JLCJLCReaCHO生正弦波振荡，若能振荡，试指出与、输出の,之间的关系。RR.CFCSchool ofInformation Science andEnginering(ISE)
第三章 正弦波振荡器 3-18 试指出图 P3-18 所示各振荡器电路的错误，并改正，画出正确的振荡器交流通路，指 出晶体的作用。图中CB 、CC 、CE 、CS 均为交流旁路电容或隔直流电容。 3-20 晶体振荡电路如图 P3-20 所示，已知 1 1 1 1 L C ω = , 2 2 2 1 L C ω = ,试分析电路能否产 生正弦波振荡，若能振荡，试指出ωosc 与ω1、 ω2 之间的关系。 School of Information Science and Enginering(ISE)

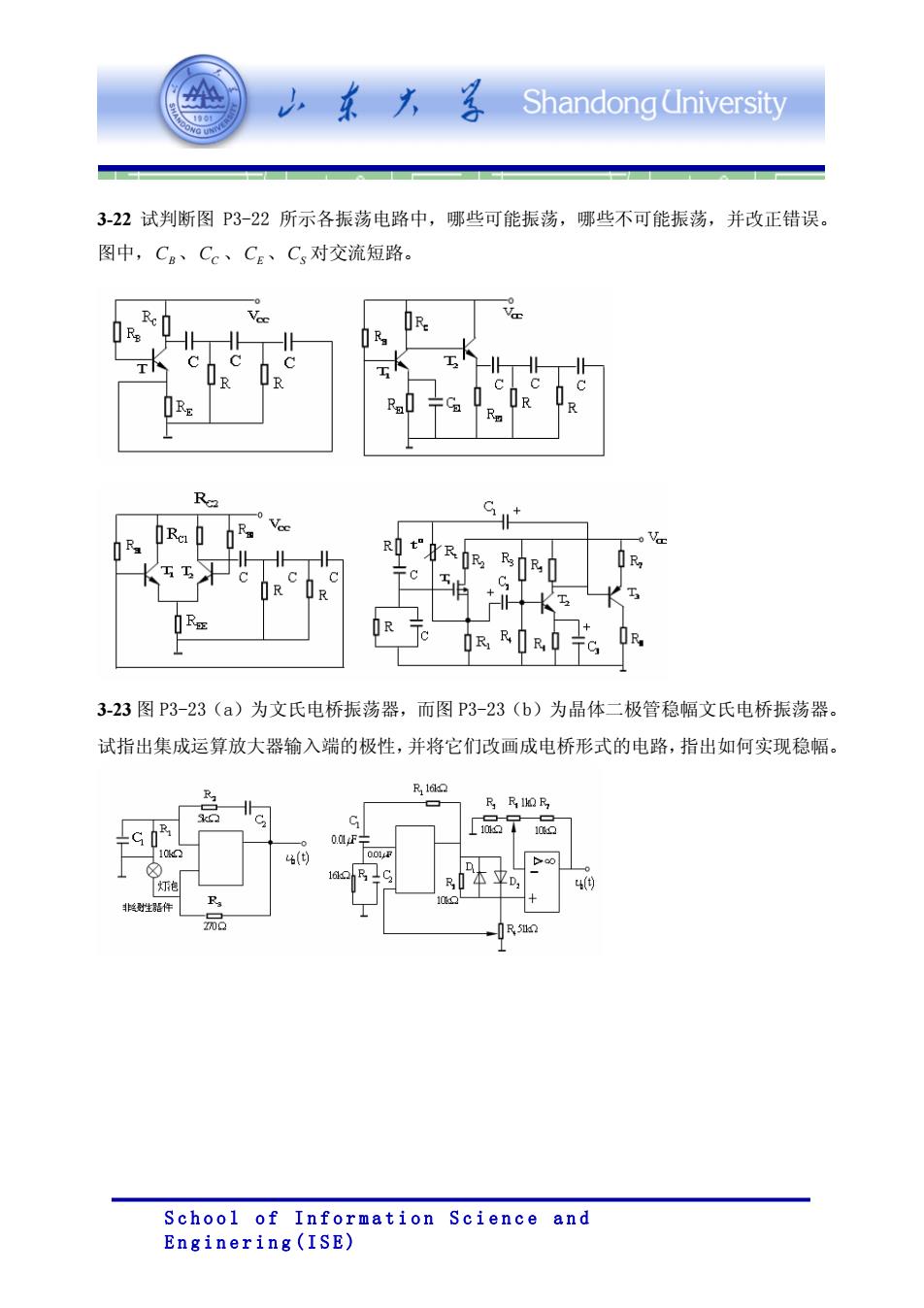

山东大学Shandong(lniversity3-22试判断图P3-22所示各振荡电路中，哪些可能振荡，哪些不可能振荡，并改正错误。图中，Cc、CE、C,对交流短路。CBPSVeRebR.RO RgCTrCCPT北JRR00CURRaCRERRaRCVooVa.Rt9TRIRRRIRIRRIR7AORRRC3-23图P3-23（a）为文氏电桥振荡器，而图P3-23（b）为晶体二极管稳幅文氏电桥振荡器。试指出集成运算放大器输入端的极性，并将它们改画成电桥形式的电路，指出如何实现稳幅。R16k0BRRORCOC1010:RC0.01,F10k0001,Fg(t)78L160R1c4(t)灯泡Rs10:0非财生器件2元0R511School ofInformation Science andEnginering(IsE)
3-22 试判断图 P3-22 所示各振荡电路中，哪些可能振荡，哪些不可能振荡，并改正错误。 图中，CB 、CC 、CE 、CS 对交流短路。 3-23 图 P3-23（a）为文氏电桥振荡器，而图 P3-23（b）为晶体二极管稳幅文氏电桥振荡器。 试指出集成运算放大器输入端的极性，并将它们改画成电桥形式的电路，指出如何实现稳幅。 School of Information Science and Enginering(ISE)

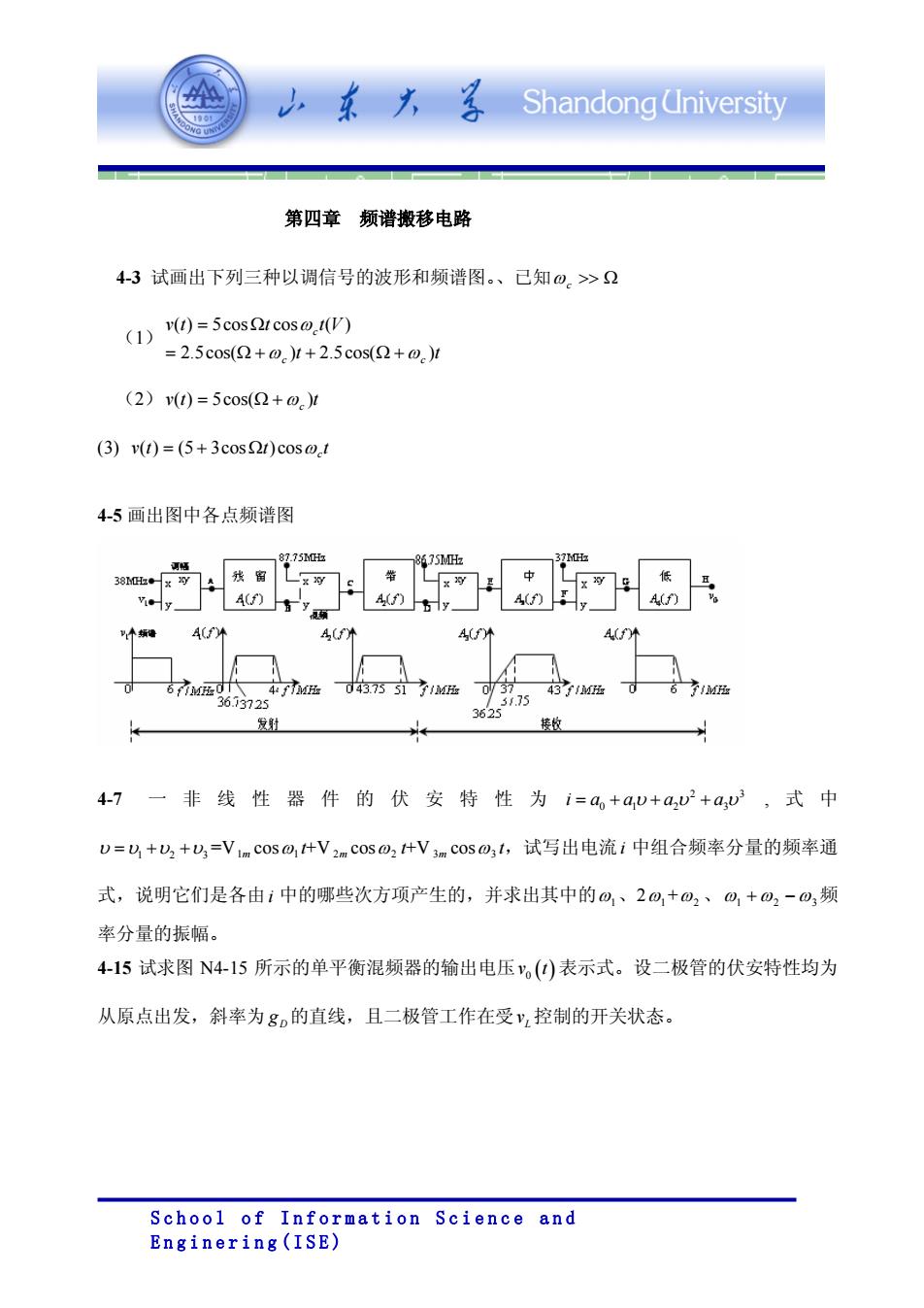

山东大客Shandong Iniversity第四章频谱搬移电路4-3试画出下列三种以调信号的波形和频谱图。、已知>>Q(1) "(0) =5cos 2icos 0,(V)=2.5cos(2+0)t+2.5 cos(2+0。)t(2) v()=5cos(Q+0.)t(3) v(t)=(5+3cos2t)cos,t4-5画出图中各点频谱图87.75MHz75MHzHJH我S38MHz2yY.A()A()AACFYA(A(不领摄671MHdTIMH4MH043.7551TIMHMH51.7536.737253625发射接收4-7一非线性器件的伏安特性为i=a+au+au+au3，式中D=u+U,+D,=Vmcosの,t+V2mcosの,t+V3mcosの,t，试写出电流i中组合频率分量的频率通式，说明它们是各由i中的哪些次方项产生的，并求出其中的の、2の,+の2、,+の-の,频率分量的振幅。4-15试求图N4-15所示的单平衡混频器的输出电压)表示式。设二极管的伏安特性均为从原点出发，斜率为g，的直线，且二极管工作在受v，控制的开关状态。School of Information Science andEnginering(ISE)
第四章 频谱搬移电路 4-3 试画出下列三种以调信号的波形和频谱图。、已知ωc >> Ω （1） t t v t t t V c c c 2.5cos( ) 2.5cos( ) ( ) 5cos cos ( ) ω ω ω = Ω + + Ω + = Ω （2）v t t c ( ) = 5cos(Ω +ω ) (3) v t t t ωc ( ) = (5 + 3cosΩ ) cos 4-5 画出图中各点频谱图 4-7 一非线性器件的伏安特性为 2 3 01 2 3 ia a a a =+ + + υ υ υ , 式 中 υ =++ υυυ 123 =V1m cosω1 t+V 2m cosω2 t+V 3m cosω3 t，试写出电流i 中组合频率分量的频率通 式，说明它们是各由i 中的哪些次方项产生的，并求出其中的ω1、2ω1+ω2 、ω1 +ω2 −ω3频 率分量的振幅。 4-15 试求图 N4-15 所示的单平衡混频器的输出电压v t 0 ( ) 表示式。设二极管的伏安特性均为 从原点出发，斜率为 D g 的直线，且二极管工作在受 L v 控制的开关状态。 School of Information Science and Enginering(ISE)
