滤浆滤饼过滤介质二、加热操作的安全技术要点滤液3.载体加热载热体：矿物油、联苯（沸点255℃）、二苯醚（沸点259℃）、二苯混合物（二苯醚73.5%、联苯26.5%）、无机盐（加热温度可达350~500℃。分盐浴如亚硝酸钠和亚硝酸钾的混合物、金属浴如铅、锡、锑等低熔点的金属。①防止热载体循环系统堵塞，热油喷出，定期检查和清除油锅-油管上的沉积物。操作时必须严格控制进出口温度，定期排污、放空、过滤或更换导热油。②使用联苯和二苯醚作载体加热时，不得混入低沸点杂质（如水等）和易燃易爆杂质，否则含水的二苯混合物当200℃以上水迅速汽化，压力骤增导致爆炸。③采用无机载体时，防止泄露发生爆炸、金属蒸汽对人伤害
16 二、加热操作的安全技术要点 3.载体加热 载热体：矿物油、联苯（沸点255℃）、二苯醚（沸点259℃）、二苯 混合物（二苯醚73.5%、联苯26.5%）、无机盐（加热温度可达 350~500℃。分盐浴如亚硝酸钠和亚硝酸钾的混合物、金属浴如铅、锡、 锑等低熔点的金属。 ①防止热载体循环系统堵塞，热油喷出，定期检查和清除油锅、 油管上的沉积物。操作时必须严格控制进出口温度，定期排污、 放空、过滤或更换导热油。 ②使用联苯和二苯醚作载体加热时，不得混入低沸点杂质（如 水等）和易燃易爆杂质， 否则含水的二苯混合物当200℃以上水 迅速汽化，压力骤增导致爆炸。 ③采用无机载体时，防止泄露发生爆炸、金属蒸汽对人伤害。 过滤介质 滤 饼 滤 浆 滤 液

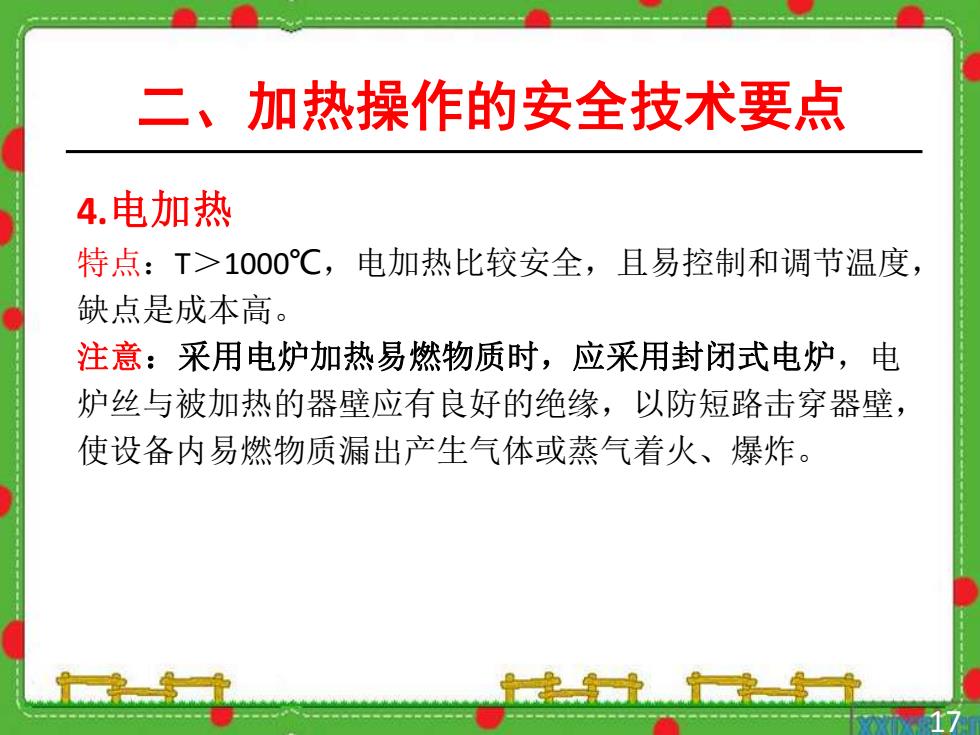

二、加热操作的安全技术要点4.电加热特点：T>1000℃，电加热比较安全，且易控制和调节温度缺点是成本高。注意：采用电炉加热易燃物质时，应采用封闭式电炉，电炉丝与被加热的器壁应有良好的绝缘，以防短路击穿器壁使设备内易燃物质漏出产生气体或蒸气着火、爆炸
17 二、加热操作的安全技术要点 4.电加热 特点：T＞1000℃，电加热比较安全，且易控制和调节温度， 缺点是成本高。 注意：采用电炉加热易燃物质时，应采用封闭式电炉，电 炉丝与被加热的器壁应有良好的绝缘，以防短路击穿器壁， 使设备内易燃物质漏出产生气体或蒸气着火、爆炸

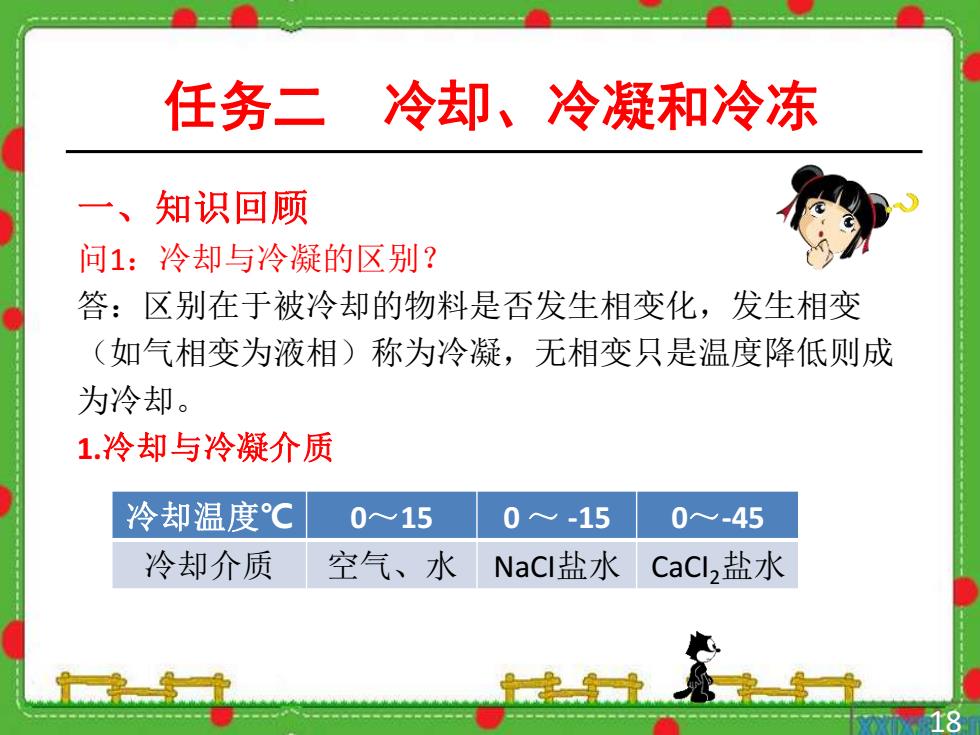

任务二冷却、冷凝和冷冻、知识回顾问1：冷却与冷凝的区别？答：区别在于被冷却的物料是否发生相变化，发生相变（如气相变为液相）称为冷凝，无相变只是温度降低则成为冷却。1.冷却与冷凝介质冷却温度℃0~150~-150~-45冷却介质空气、水NaCI盐水CaCl,盐水
18 任务二 冷却、冷凝和冷冻 一、知识回顾 问1：冷却与冷凝的区别？ 答：区别在于被冷却的物料是否发生相变化，发生相变 （如气相变为液相）称为冷凝，无相变只是温度降低则成 为冷却。 1.冷却与冷凝介质 冷却温度℃ 0～15 0 ～ -15 0～-45 冷却介质 空气、水 NaCI盐水 CaCI2盐水

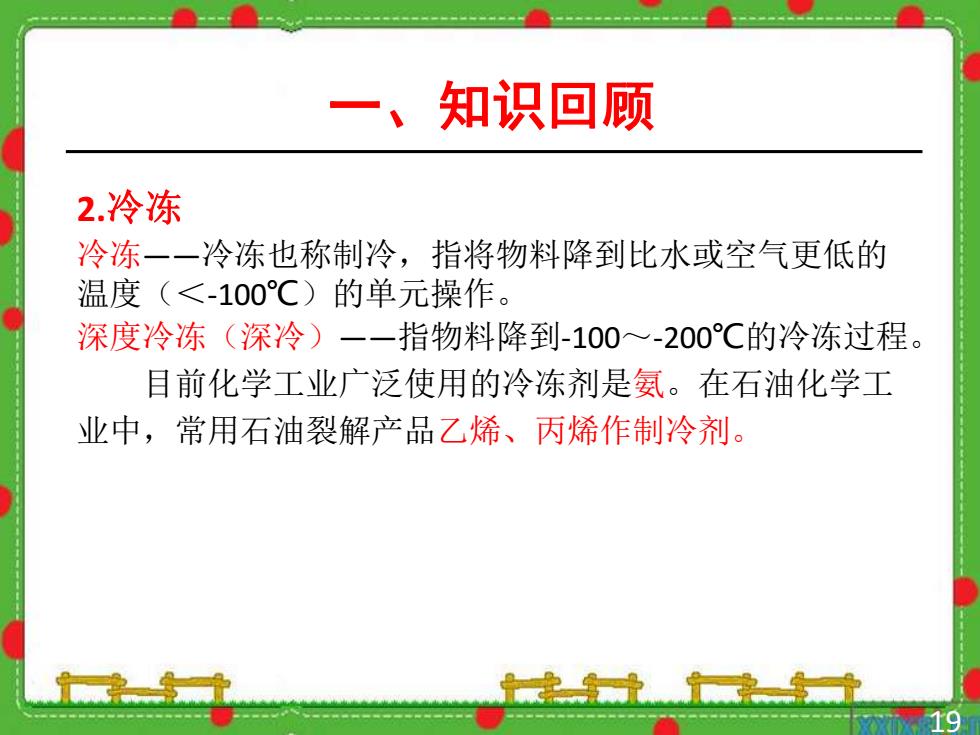

一、知识回顾2.冷冻冷冻一一冷冻也称制冷，指将物料降到比水或空气更低的温度（<-100℃）的单元操作深度冷冻（深冷）一一指物料降到-100～-200℃的冷冻过程目前化学工业广泛使用的冷冻剂是氨。在石油化学工业中，常用石油裂解产品乙烯、丙烯作制冷剂。19
19 一、知识回顾 2.冷冻 冷冻——冷冻也称制冷，指将物料降到比水或空气更低的 温度（＜-100℃）的单元操作。 深度冷冻（深冷）——指物料降到-100～-200℃的冷冻过程。 目前化学工业广泛使用的冷冻剂是氨。在石油化学工 业中，常用石油裂解产品乙烯、丙烯作制冷剂

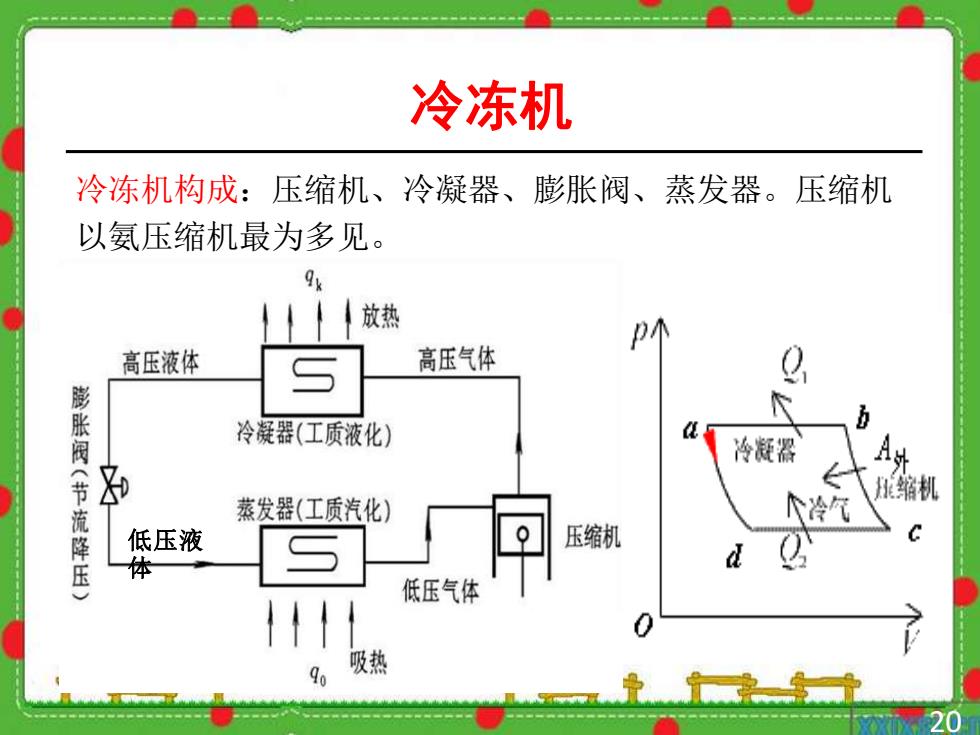

冷冻机冷冻机构成：压缩机、冷凝器、膨胀阀、蒸发器。压缩机以氢压缩机最为多见。9k放热p小0高压气体高压液体S膨胀阀（节流降压）N冷凝器（工质液化）冷凝器A批缩机小冷蒸发器（工质汽化）9C压缩机低压液QSd体低压气体110吸热qo20
20 低压液 体 冷冻机 冷冻机构成：压缩机、冷凝器、膨胀阀、蒸发器。压缩机 以氨压缩机最为多见
