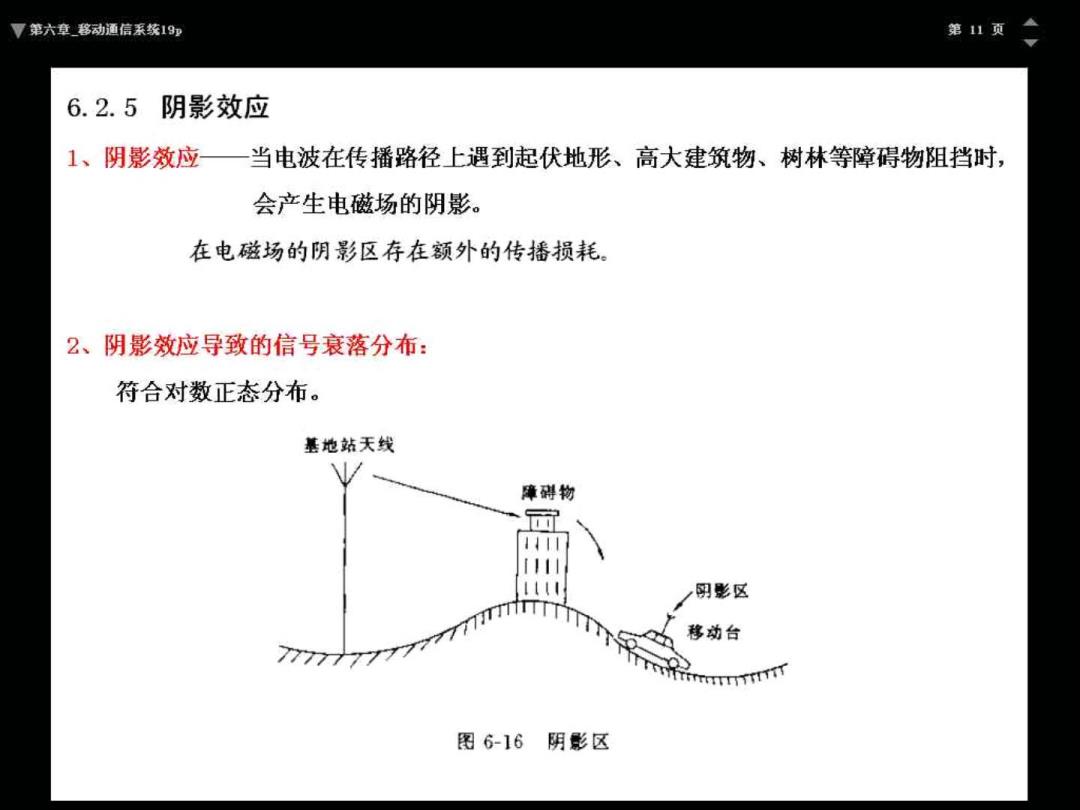

胃第六章移动通信系紫19 第11页 6.2.5阴影效应 1、阴影效应— 当电波在传播路径上遇到起伏地形、高大建筑物、树林等障碍物阻挡时， 会产生电磁场的阴影。 在电磁场的阴影区存在额外的传播损耗。 2、阴影效应导致的信号衰落分布： 符合对数正态分布。 基地站天线 廉碍物 1111 明影区 7ZZ77777K77700 移动台 mhimmm 图6-16阴影区

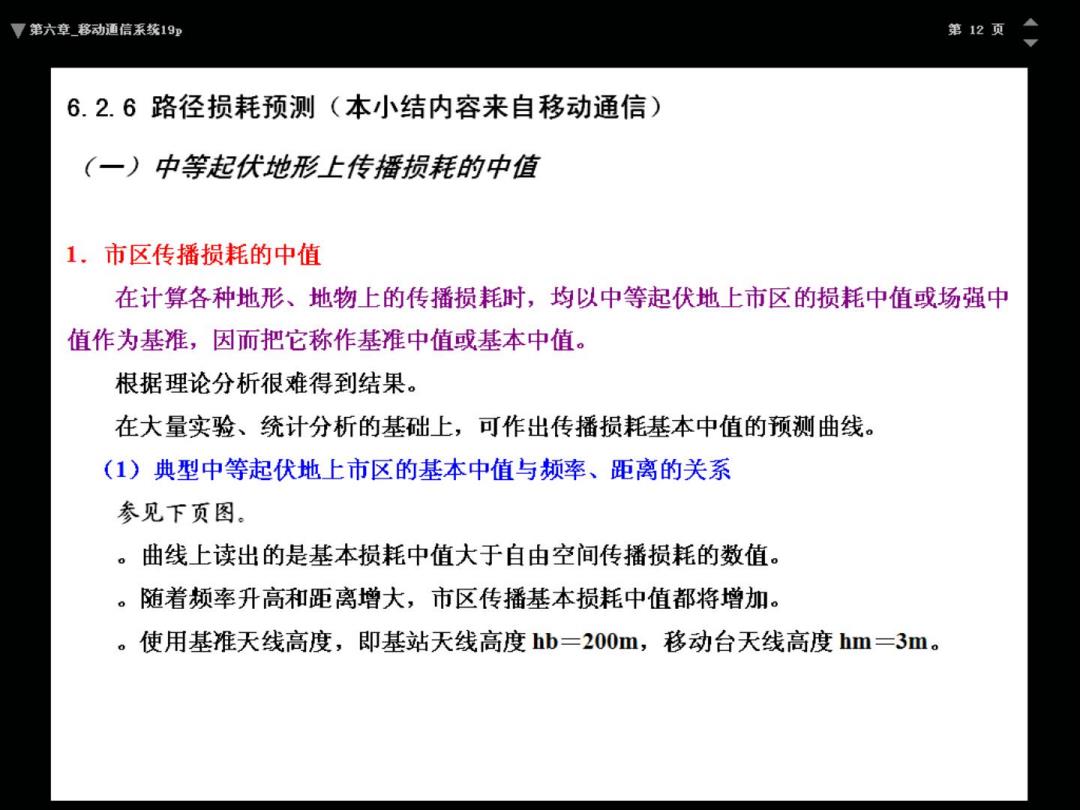

厚第六章移动通信系统19卫 第12页 6.2.6路径损耗预测（本小结内容来自移动通信） (一)中等起伏地形上传播损耗的中值 1.市区传播损耗的中值 在计算各种地形、地物上的传播损耗时，均以中等起伏地上市区的损耗中值或场强中 值作为基推，因而把它称作基推中值或基本中值。 根据理论分析很难得到结果。 在大量实验、统计分析的基础上，可作出传播损耗基本中值的预测曲线。 (1)典型中等起伏地上市区的基本中值与频率、距离的关系 参见下页图。 。曲线上读出的是基本损耗中值大于自由空间传播损耗的数值。 。随着频率升高和距离增大，市区传播基本损耗中值都将增加。 。使用基推天线高度，即基站天线高度hb=200m,移动台天线高度hm=3m

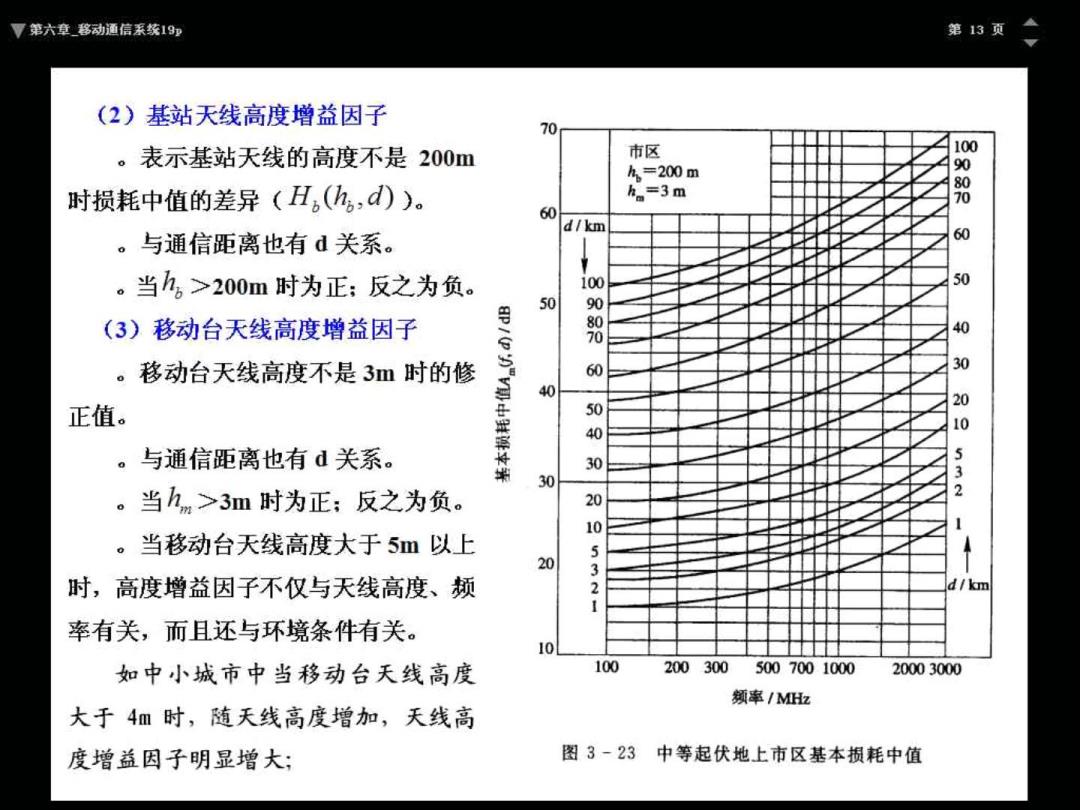

胃第六章移动通信系紫19 第13页 (2)基站天线高度增益因子 70 。表示基站天线的高度不是200m 市区 100 九=200m 时损耗中值的差异(H,(h,d))。 ho=3m 60 d/km 050050 。与通信距离也有d关系。 。当h,>200m时为正：反之为负。 100 30 50 (3)移动台天线高度增益因子 8 40 。移动台天线高度不是3m时的修 60 30 40 20 正值。 10 。与通信距离也有d关系。 30 5 30 。当h,m>3m时为正：反之为负。 20 2 10 。当移动台天线高度大于5m以上 5 20 3 时，高度增益因子不仅与天线高度、频 21 d/km 率有关，而且还与环境条件有关。 10 如中小城市中当移动台天线高度 100 200300 5007001000 20003000 领率/MHz 大于4m时，随天线高度增加，天线高 度增益因子明显增大： 图3-23 中等起伏地上市区基本损耗中值

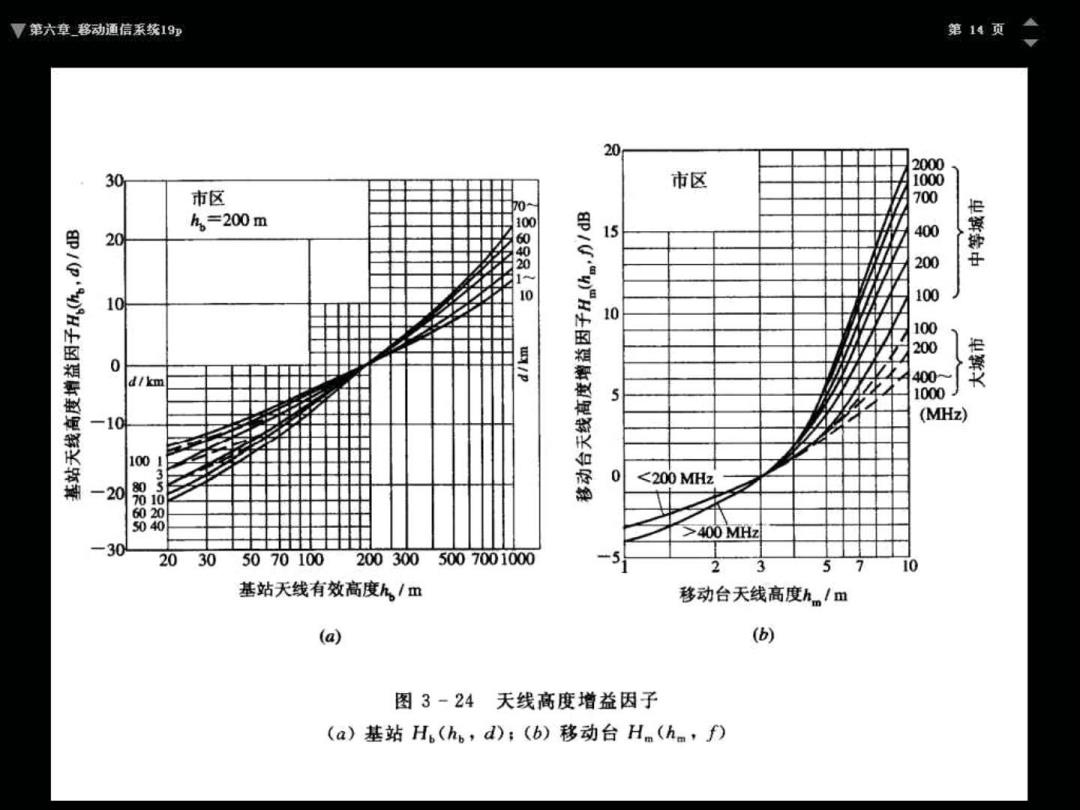

T第六章移动通信系紫19 第14页 20 2000 30 市区 市区 0 h,=200m 20 0000-0 15 10 10 0 d/km 400- 5 1000 -10 (MHz) 100 <200 MHz -20 35102000 >400 MHz -30 20 305070100 2003005007001000 2 3 5 10 基站天线有效高度h,/m 移动台天线高度h。Im (a) (b) 图3-24天线高度增益因子 (a)基站H(hb,d)；(b)移动台Hm(hm,f)

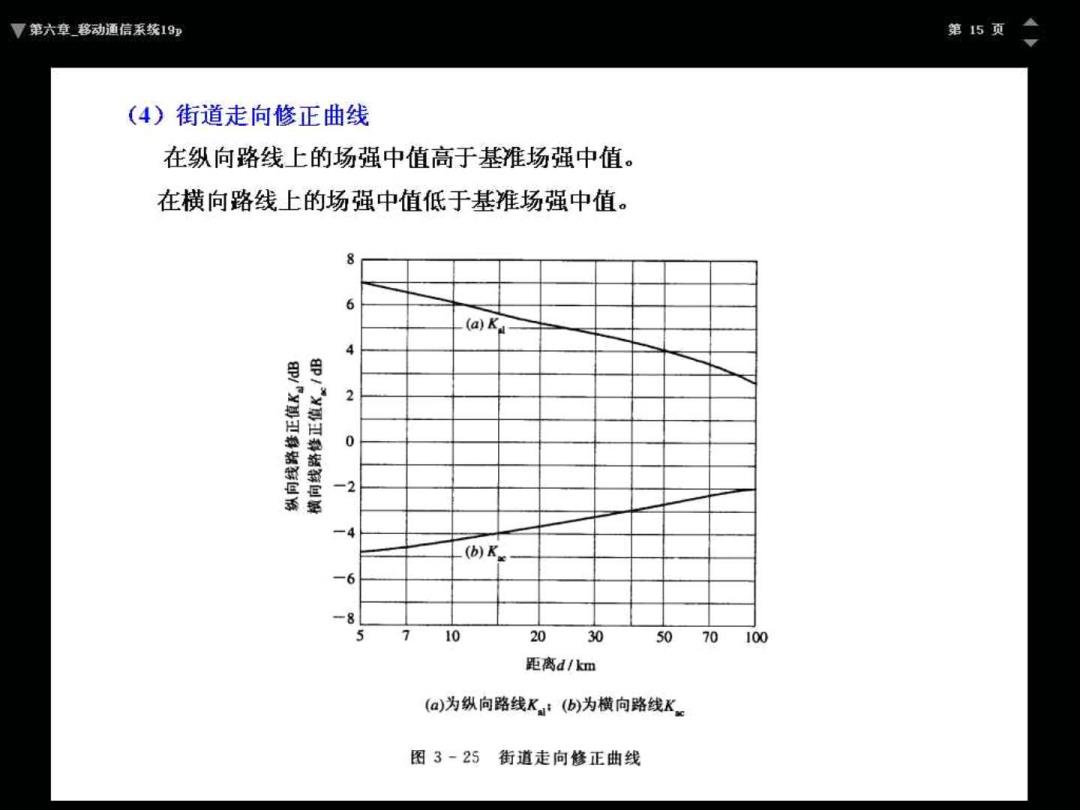

胃第六章移动通信系紫19 第15页 (4)街道走向修正曲线 在纵向路线上的场强中值高于基准场强中值。 在横向路线上的场强中值低于基准场强中值。 8 6 (a)Ka 4 2 0 -2 -4 (b)K -6 -8 7 10 20 30 50 70 100 距离d/km (a)为纵向路线K:(b)为横向路线K 图3-25街道走向修正曲线
