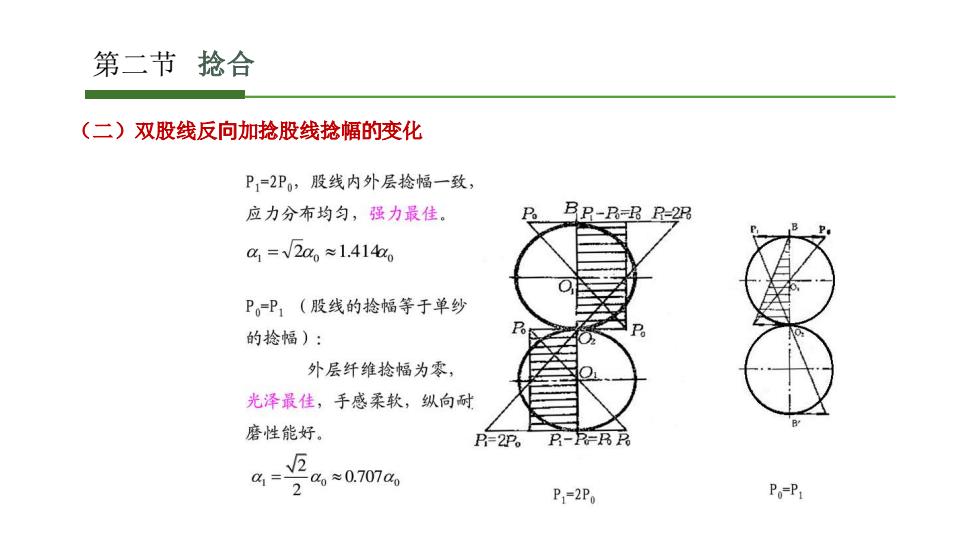

第二节捻合 (二)双股线反向加捻股线捻幅的变化 P1=2P。,股线内外层捻幅一致， 应力分布均匀，强力最佳。 B ER-R-R R-2R a1=2a。≈1.414g P。=P1(股线的捻幅等于单纱 的捻幅)： 外层纤维捻幅为零， 光泽最佳，手感柔软，纵向耐 磨性能好。 B=2P。B-BR 9 2%*0.707a P1=2P Po-P1
第二节 捻合 （二）双股线反向加捻股线捻幅的变化

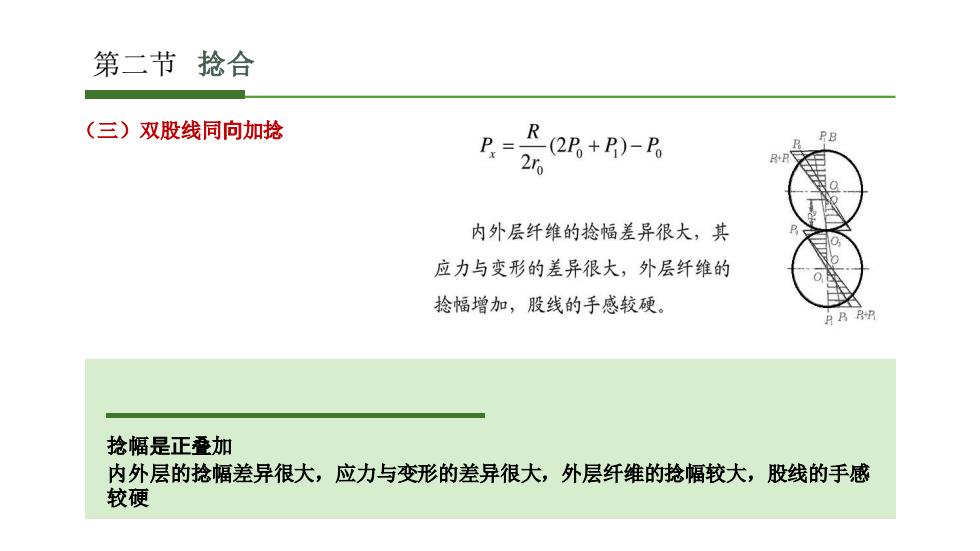

第二节捻合 (三)双股线同向加捻 R(2R,+R)-B PB 2 内外层纤维的捻幅差异很大，其 应力与变形的差异很大，外层纤维的 捻幅增加，股线的手感较硬。 ABB阳 捻幅是正叠加 内外层的捻幅差异很大，应力与变形的差异很大，外层纤维的捻幅较大，股线的手感 较硬
第二节 捻合 捻幅是正叠加 内外层的捻幅差异很大，应力与变形的差异很大，外层纤维的捻幅较大，股线的手感 较硬 （三）双股线同向加捻

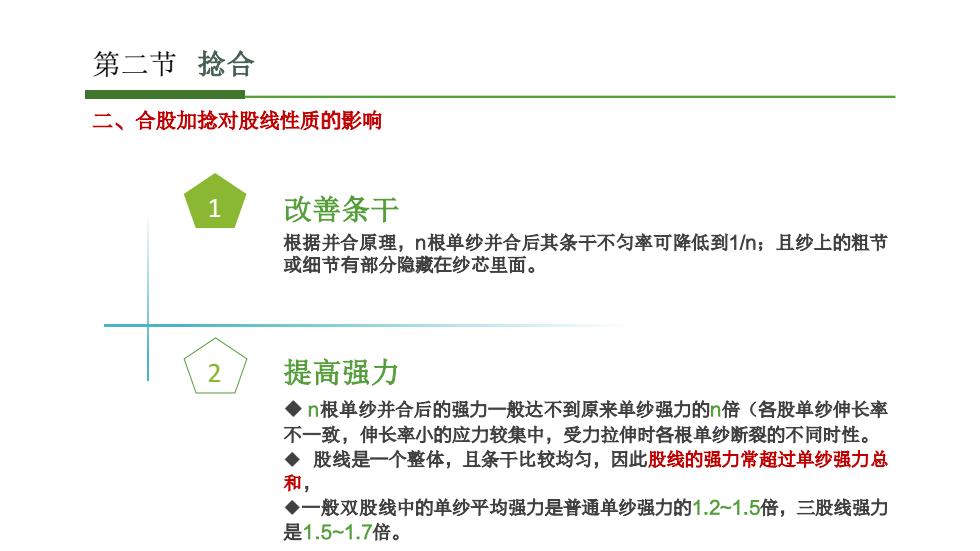

第二节捻合 二、合股加捻对股线性质的影响 改善条干 根据并合原理，n根单纱并合后其条干不匀率可降低到1；且纱上的粗节 或细节有部分隐藏在纱芯里面。 提高强力 ◆n根单纱并合后的强力一般达不到原来单纱强力的倍（各股单纱伸长率 不一致，伸长率小的应力较集中，受力拉伸时各根单纱断裂的不同时性。 ◆股线是一个整体，且条干比较均匀，因此股线的强力常超过单纱强力总 和， ◆一般双股线中的单纱平均强力是普通单纱强力的1.2~1.5倍，三股线强力 是1.5~1.7倍
1 2 改善条干 提高强力 根据并合原理，n根单纱并合后其条干不匀率可降低到1/n；且纱上的粗节 或细节有部分隐藏在纱芯里面。 ◆ n根单纱并合后的强力一般达不到原来单纱强力的n倍（各股单纱伸长率 不一致，伸长率小的应力较集中，受力拉伸时各根单纱断裂的不同时性。 ◆ 股线是一个整体，且条干比较均匀，因此股线的强力常超过单纱强力总 和， ◆一般双股线中的单纱平均强力是普通单纱强力的1.2~1.5倍，三股线强力 是1.5~1.7倍。 第二节 捻合 二、合股加捻对股线性质的影响

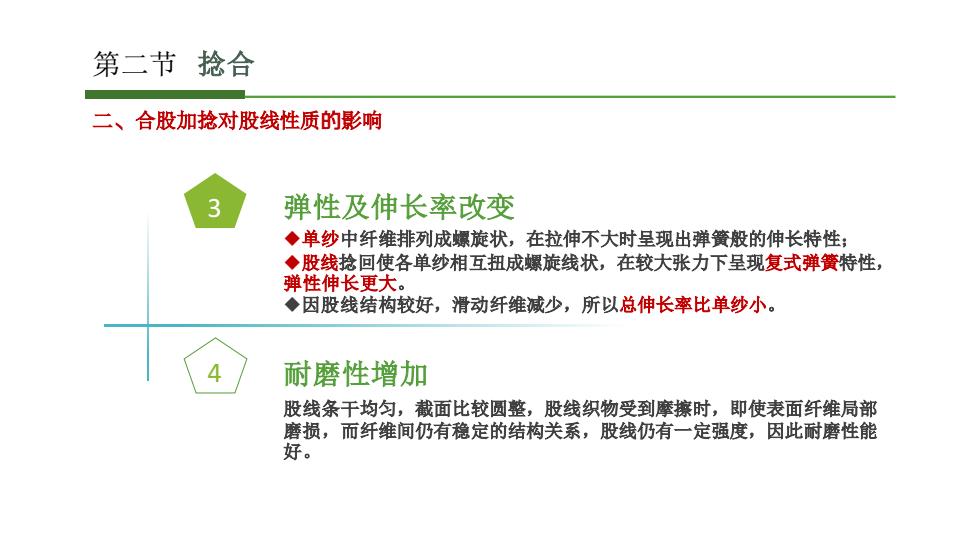

第二节捻合 二、 合股加捻对股线性质的影响 弹性及伸长率改变 ◆单纱中纤维排列成螺旋状，在拉伸不大时呈现出弹簧般的伸长特性； ◆股线捻回使各单纱相互扭成螺旋线状，在较大张力下呈现复式弹簧特性， 弹性伸长更大。 ◆因股线结构较好，滑动纤维减少，所以总伸长率比单纱小。 耐磨性增加 股线条干均匀，截面比较圆整，股线织物受到摩擦时，即使表面纤维局部 磨损，而纤维间仍有稳定的结构关系，股线仍有一定强度，因此耐磨性能 好
3 4 弹性及伸长率改变 耐磨性增加 股线条干均匀，截面比较圆整，股线织物受到摩擦时，即使表面纤维局部 磨损，而纤维间仍有稳定的结构关系，股线仍有一定强度，因此耐磨性能 好。 第二节 捻合 二、合股加捻对股线性质的影响 ◆单纱中纤维排列成螺旋状，在拉伸不大时呈现出弹簧般的伸长特性； ◆股线捻回使各单纱相互扭成螺旋线状，在较大张力下呈现复式弹簧特性， 弹性伸长更大。 ◆因股线结构较好，滑动纤维减少，所以总伸长率比单纱小

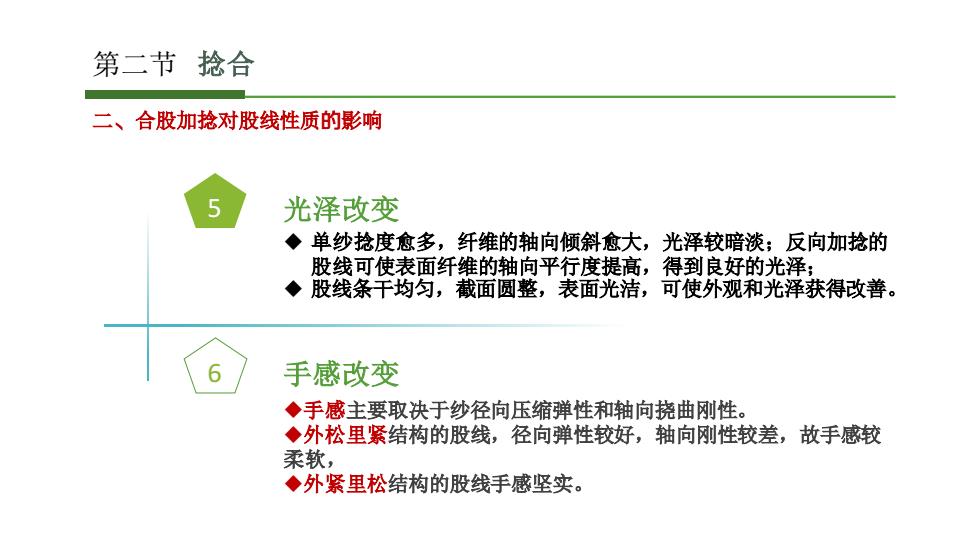

第二节捻合 二、合股加捻对股线性质的影响 光泽改变 ◆单纱捻度愈多，纤维的轴向倾斜愈大，光泽较暗淡；反向加捻的 股线可使表面纤维的轴向平行度提高，得到良好的光泽； ◆ 股线条干均匀，截面圆整，表面光洁，可使外观和光泽获得改善。 6 手感改变 ◆手感主要取决于纱径向压缩弹性和轴向挠曲刚性。 ◆外松里紧结构的股线，径向弹性较好，轴向刚性较差，故手感较 柔软， ◆外紧里松结构的股线手感坚实
5 6 光泽改变 手感改变 ◆手感主要取决于纱径向压缩弹性和轴向挠曲刚性。 ◆外松里紧结构的股线，径向弹性较好，轴向刚性较差，故手感较 柔软， ◆外紧里松结构的股线手感坚实。 第二节 捻合 二、合股加捻对股线性质的影响 ◆ 单纱捻度愈多，纤维的轴向倾斜愈大，光泽较暗淡；反向加捻的 股线可使表面纤维的轴向平行度提高，得到良好的光泽； ◆ 股线条干均匀，截面圆整，表面光洁，可使外观和光泽获得改善
