手柄 静触头 转轴 用手柄转动转轴 动触头 时，就可将三个触 点同时接通或断开。 M 用组合开关起停电动机的接线图 2011-11-1 6 章目录上一页下一页 返回 退出
2011-11-1 6 章目录 上一页 下一页 返回 退出 M 3~ 用组合开关起停电动机的接线图 用组合开关起停电动机的接线图 手柄 转轴 静触头 动触头 用手柄转动转轴 用手柄转动转轴 时，就可将三个触 时，就可将三个触 点同时接通或断开。 点同时接通或断开
8.1.2主令电器 在控制电路中发出各种指令，对电动机等进行控制。 1.按钮：按钮的外形图和结构如图所示。 按钮常用于接通和断开控制电路。 常闭触点 (a外形图 常开触点 (b)结构图 2011-11-1 按钮开关的外形和符号 章目录上一页下一页 返回 退出
2011-11-1 7 章目录 上一页 下一页 返回 退出 8.1.2 8.1.2 8.1.2 8.1.2 8.1.2 8.1.2 8.1.2 8.1.2 主令电器 (b) 结构图 按钮常用于接通和断开控制电路。 按钮常用于接通和断开控制电路。 在控制电路中发出各种指令，对电动机等进行控制。 在控制电路中发出各种指令，对电动机等进行控制。 按钮开关的外形和符号 (a) 外形图 常闭触点 常开触点 1. 按钮：按钮的外形图和结构如图所示。 按钮：按钮的外形图和结构如图所示
按钮帽 结 复位弹簧 支柱连杆 常闭静触头 构 桥式动触头 常开静触头 符 外壳 SB 号 名 常闭按钮 常开按钮 称 (停止按钮) (起动按钮) 复合按钮 2011-11-1 8 章目录上一页下一页 返回 退出
2011-11-1 8 章目录 上一页 下一页 返回 退出 复位弹簧 支柱连杆 常闭静触头 桥式动触头 常开静触头 外壳 4 SB SB SB 结 构 符 号 名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮) 复合按钮 1 2 3 4 1 2 3 按钮帽

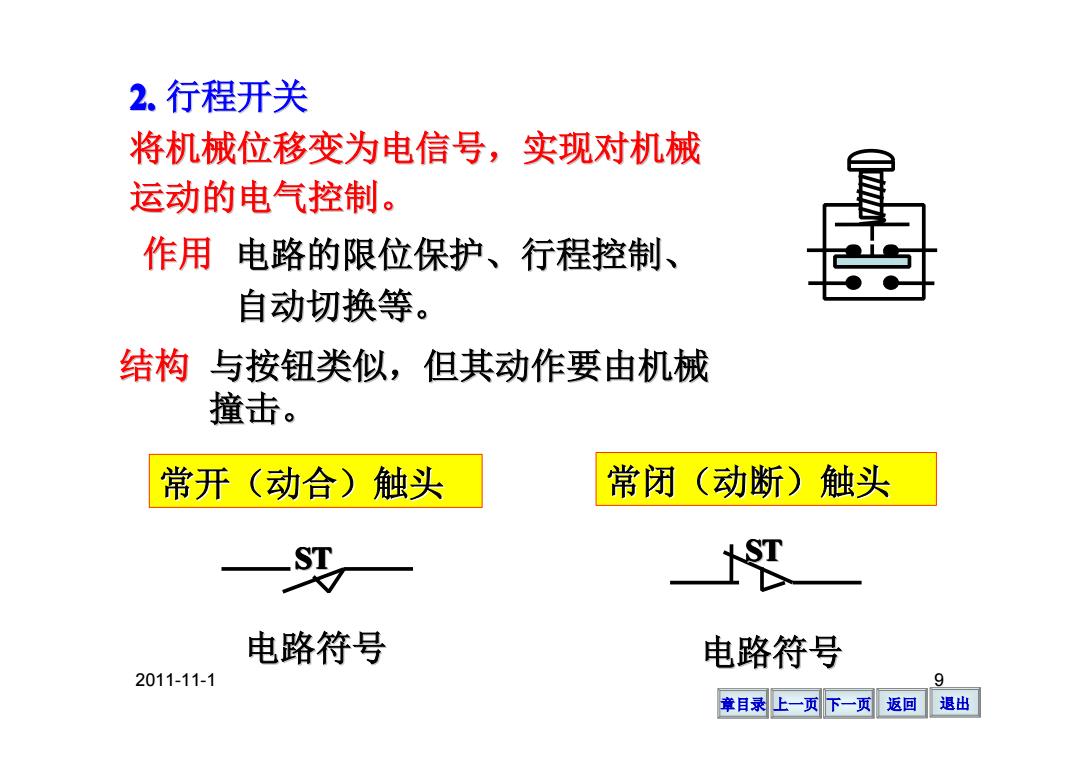

2.行程开关 将机械位移变为电信号，实现对机械 运动的电气控制。 作用电路的限位保护、行程控制、 自动切换等。 结构与按钮类似，但其动作要由机械 撞击。 常开（动合）触头 常闭（动断）触头 电路符号 电路符号 2011-11-1 9 章目录上一页下一页 返回 退出
2011-11-1 9 章目录 上一页 下一页 返回 退出 2. 行程开关 电路的限位保护、行程控制、 电路的限位保护、行程控制、 自动切换等。 常开（动合）触头 常开（动合）触头 电路符号 ST 常闭（动断）触头 常闭（动断）触头 电路符号 ST 与按钮类似，但其动作要由机械 与按钮类似，但其动作要由机械 撞击。 作用 结构 将机械位移变为电信号，实现对机械 将机械位移变为电信号，实现对机械 运动的电气控制。 运动的电气控制
8.1.3自动电器 1.接触器 用于频繁地接通和断开大电流电路的开关电器。 ()外形 (b)结构 交流接触器的外形与结构 2011-11-1 10 章目录上一页下一页返回 退出
2011-11-1 10 章目录 上一页 下一页 返回 退出 交流接触器的外形与结构 交流接触器的外形与结构 1. 接触器 用于频繁地接通和断开大电流电路的开关电器。 用于频繁地接通和断开大电流电路的开关电器。 (a) 外形 (b) 结构 8.1.3 自动电器
