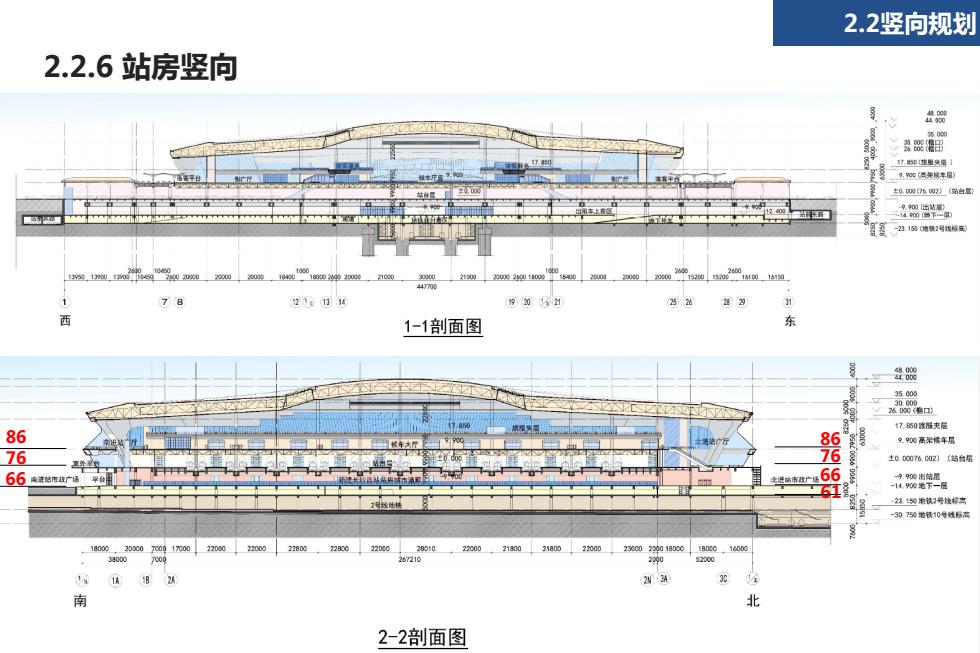

2.2竖向规划 2.2.6站房竖向 “赠 器韶 300码年候车层》 图21地2号线 2114 2 1-1剖面图 35.0 70米服夹层 86 86 气.00高果帽车层 76 土0.00076.a2)药台层 66南沫始南业 进a66 61 -14900老下-E 2315铁号标高 -30750笔钱10号线标高 20300700017元002203022000 200 05218002180022000230022901B020B0016000 2300 52000 3A 南 北 2-2剖面图
2.2.6 站房竖向 2.2竖向规划 86 76 66 86 76 66 61

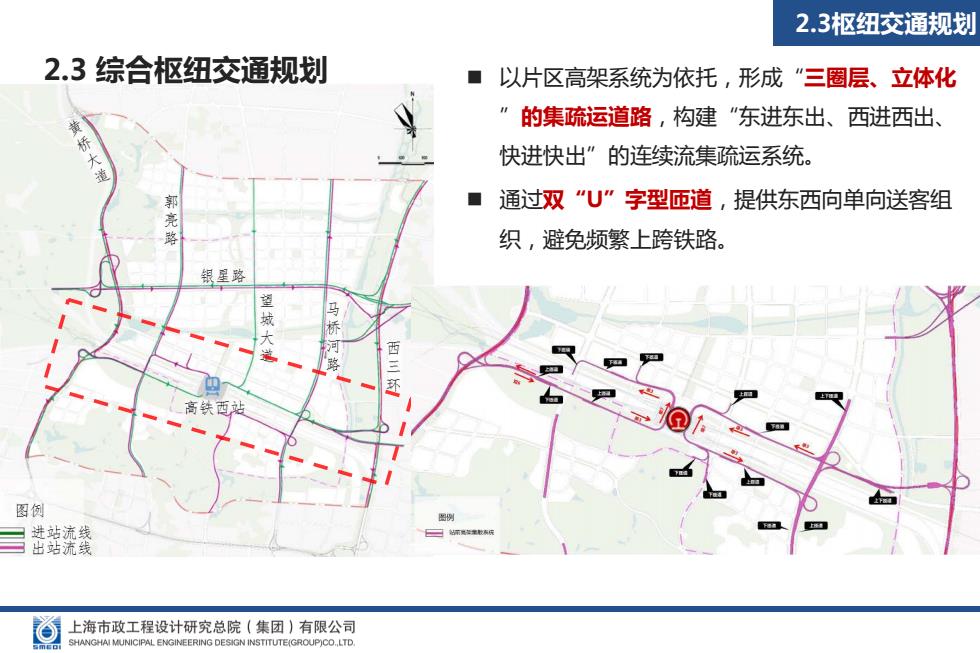

2.3枢纽交通规划 2.3综合枢纽交通规划 ■以片区高架系统为依托，形成“三圈层、立体化 ”的集疏运道路，构建“东进东出、西进西出、 快进快出”的连续流集疏运系统。 ■通过双“U”字型匝道，提供东西向单向送客组 亮 织，避免频繁上跨铁路。 银星路 望 城 桥 西三 高铁西站 图例 口进站流线 三出站流线 上海市政工程设计研究总院（集团）有限公司 SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE(GROUP)CO.,LTD
2.3 综合枢纽交通规划 以片区高架系统为依托，形成“三圈层、立体化 ”的集疏运道路，构建“东进东出、西进西出、 快进快出”的连续流集疏运系统。 通过双“U”字型匝道，提供东西向单向送客组 织，避免频繁上跨铁路。 2.3枢纽交通规划

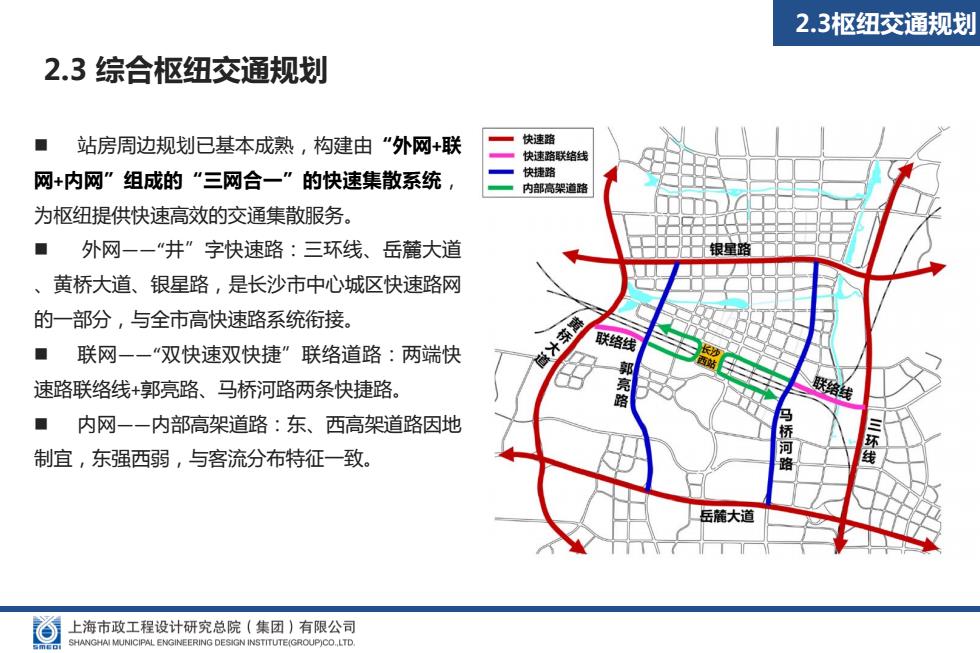

2.3枢纽交通规划 2.3综合枢纽交通规划 站房周边规划已基本成熟，构建由“外网+联 快速路 快速路联络线 网+内网”组成的“三网合一”的快速集散系统， 快捷路 内部高架道路 为枢纽提供快速高效的交通集散服务。 ■外网一一“井”字快速路：三环线、岳麓大道 、黄桥大道、银星路，是长沙市中心城区快速路网 的一部分，与全市高快速路系统衔接。 ■联网一一“双快速双快捷”联络道路：两端快 联络线 速路联络线+郭亮路、马桥河路两条快捷路， 联络线 内网一一内部高架道路：东、西高架道路因地 制宜，东强西弱，与客流分布特征一致。 三环线 岳麓大道 上海市政工程设计研究总院（集团）有限公司 SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTEIGROUP]CO.LTD
2.3 综合枢纽交通规划 站房周边规划已基本成熟，构建由“外网+联 网+内网”组成的“三网合一”的快速集散系统， 为枢纽提供快速高效的交通集散服务。 外网——“井”字快速路：三环线、岳麓大道 、黄桥大道、银星路，是长沙市中心城区快速路网 的一部分，与全市高快速路系统衔接。 联网——“双快速双快捷”联络道路：两端快 速路联络线+郭亮路、马桥河路两条快捷路。 内网——内部高架道路：东、西高架道路因地 制宜，东强西弱，与客流分布特征一致。 2.3枢纽交通规划

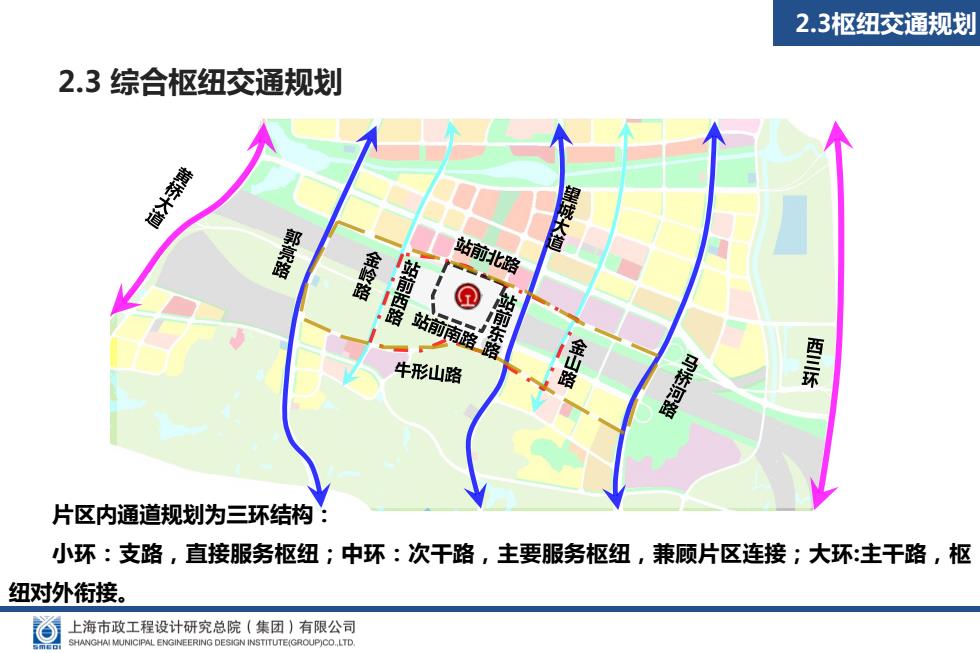

2.3枢纽交通规划 2.3综合枢纽交通规划 汁 郭亮路 金岭路 站前北路 站 牛形山路 金山路 西三环 片区内通道规划为三环结构： 小环：支路，直接服务枢纽：中环：次干路，主要服务枢纽，兼顾片区连接；大环：主干路，枢 纽对外衔接。 上海市政工程设计研究总院（集团）有限公司 【O】NCPAL ENGINEERING DESIGN INSTIUTEGRC0 XPICO.LT
片区内通道规划为三环结构： 小环：支路，直接服务枢纽；中环：次干路，主要服务枢纽，兼顾片区连接；大环:主干路，枢 纽对外衔接。 2.3枢纽交通规划 2.3 综合枢纽交通规划

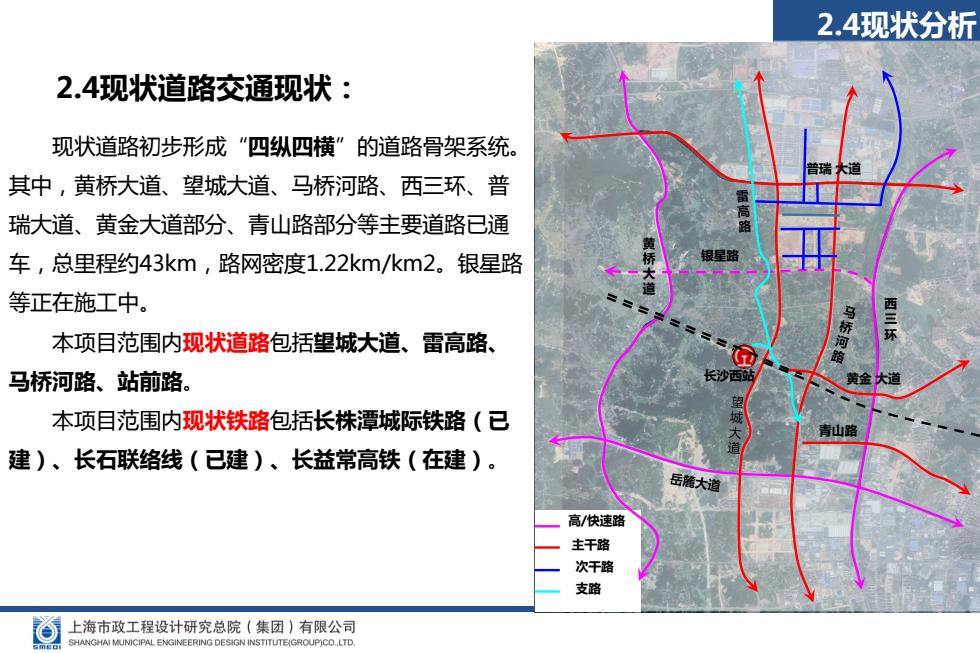

2.4现状分析 2.4现状道路交通现状： 现状道路初步形成“四纵四横”的道路骨架系统。 瑞 其中，黄桥大道、望城大道、马桥河路、西三环、普 瑞大道、黄金大道部分、青山路部分等主要道路已通 车，总里程约43km,路网密度1.22km/km2。银星路 银星路 等正在施工中。 本项目范围内现状道路包括望城大道、雷高路、 桥河 三环 马桥河路、站前路。 天沙西站 本项目范围内现状铁路包括长株潭城际铁路(（已 建)、长石联络线（已建）、长益常高铁（在建)。 岳麓大道 高/快速路 主干路 次干路 支路 上海市政工程设计研究总院（集团）有限公司 SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTEIGROUP]CO.LTD
现状道路初步形成“四纵四横”的道路骨架系统。 其中，黄桥大道、望城大道、马桥河路、西三环、普 瑞大道、黄金大道部分、青山路部分等主要道路已通 车，总里程约43km，路网密度1.22km/km2。银星路 等正在施工中。 本项目范围内现状道路包括望城大道、雷高路、 马桥河路、站前路。 本项目范围内现状铁路包括长株潭城际铁路（已 建）、长石联络线（已建）、长益常高铁（在建）。 2.4现状道路交通现状： 2.4现状分析 高/快速路 主干路 次干路 支路 普瑞 大道 黄 桥 大 道 西 三 环 银星路 黄金 大道 青山路 长沙西站
