freescale semiconductor 第10章Flash在线编程 V1.0 2009.2
第10章 Flash在线编程 V1.0 2009.2 1
本章目录 10.1 Flash存储器概述 10.2 ColdFire Flash存储器编程方法 10.3 ColdFire Flash擦写函数的测试工程 10.4 ColdFire Flash存储器的保护特性和安全性
本章目录 10.1 Flash存储器概述 10.2 ColdFire Flash存储器编程方法 10.3 ColdFire Flash擦写函数的测试工程 10.4 ColdFire Flash存储器的保护特性和安全性 2

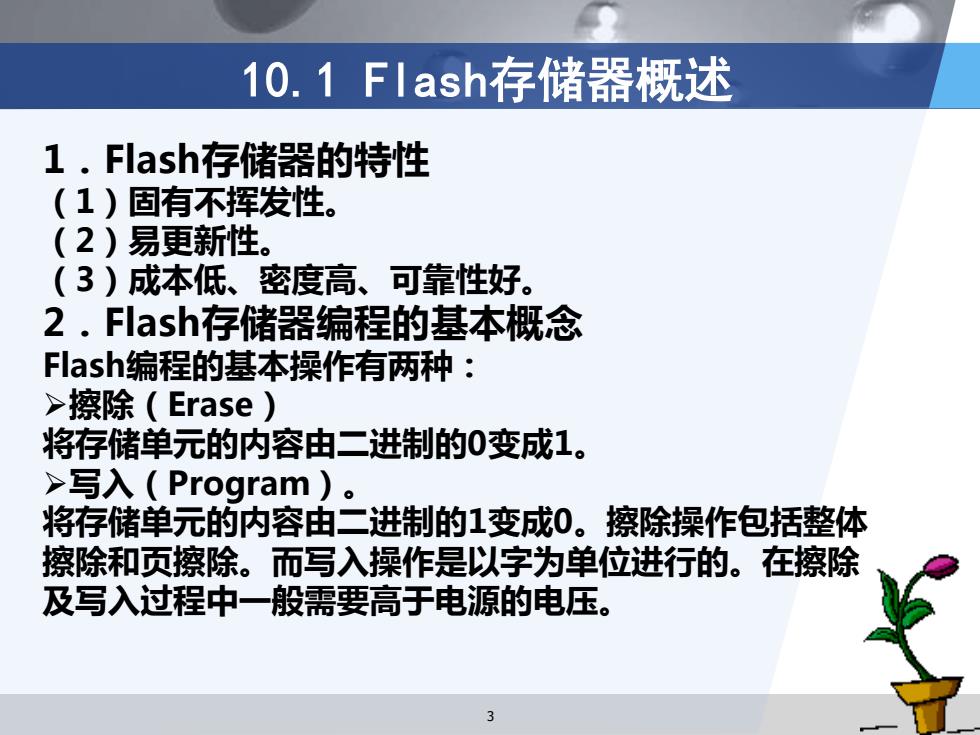

10.1 Flash存储器概述 1.Flash存储器的特性 （1)固有不挥发性。 （2)易更新性。 （3)成本低、密度高、可靠性好。 2.Flash存储器编程的基本概念 Flash编程的基本操作有两种： >擦除(Erase) 将存储单元的内容由二进制的0变成1。 >写入(Program)。 将存储单元的内容由二进制的1变成0。擦除操作包括整体 擦除和页擦除。而写入操作是以字为单位进行的。在擦除 及写入过程中一般需要高于电源的电压
10.1 Flash存储器概述 1．Flash存储器的特性 （1）固有不挥发性。 （2）易更新性。 （3）成本低、密度高、可靠性好。 2．Flash存储器编程的基本概念 Flash编程的基本操作有两种： ➢擦除（Erase） 将存储单元的内容由二进制的0变成1。 ➢写入（Program）。 将存储单元的内容由二进制的1变成0。擦除操作包括整体 擦除和页擦除。而写入操作是以字为单位进行的。在擦除 及写入过程中一般需要高于电源的电压。 3
10.2 ColdFire Flash存储器编程方法 通用Flash总线 偶 奇 通用Flash总线接口 ↑ ↑ 偶数块 奇数块 阵列0阵列1 阵列2阵列3 工 工 Flash存储控制器 工 Flash命令控制器 内部Flash总线接口 工 内部Flash总线 ColdFire Flash模块框架图
10.2 ColdFire Flash存储器编程方法 通用 Flash 总线接口 奇数块 Flash 存储控制器 Flash 命令控制器 内部 Flash 总线接口 内部 Flash 总线 通用 Flash 总线 偶数块 偶 奇 阵列 0 阵列 1 阵列 2 阵列 3 ColdFire Flash 模块框架图 4
10.2 ColdFire Flash存储器编程方法 10.2.1 ColdFire Flash模块寄存器 1.FLASH基地址寄存器FLASHBAR(Flash Base Address Register FLASHBAR定义Flash的基地址、寄存器内容是否有效、权限访问。 2.CFM时钟分频寄存器CFMCLKD（CFM Clock Divider Register CFMCLKD寄存器主要用于对擦除与写入时间的控制。 3.CFM模块配置寄存器CFMMCR(CFM Module Configuration Register CFMMCR寄存器用于配置和控制内部总线接口操作。 4.CFM保护寄存器CFMPROT（CFM Protection Register 该32位的寄存器每一位控制着MCF52233的一个扇区，此寄存器只 有在LOCK位为零的时候才能够设置，相应位为1表示相应的扇区被保护， 不可以擦除写入；为0则表示相应的扇区未被保护
10.2.1 ColdFire Flash模块寄存器 1．FLASH基地址寄存器FLASHBAR（Flash Base Address Register） FLASHBAR定义Flash的基地址、寄存器内容是否有效、权限访问。 2．CFM时钟分频寄存器CFMCLKD（CFM Clock Divider Register） CFMCLKD寄存器主要用于对擦除与写入时间的控制。 3．CFM模块配置寄存器CFMMCR（CFM Module Configuration Register） CFMMCR寄存器用于配置和控制内部总线接口操作。 4．CFM保护寄存器CFMPROT（CFM Protection Register） 该32位的寄存器每一位控制着MCF52233的一个扇区，此寄存器只 有在LOCK位为零的时候才能够设置，相应位为1表示相应的扇区被保护， 不可以擦除写入；为0则表示相应的扇区未被保护。 10.2 ColdFire Flash存储器编程方法 5
