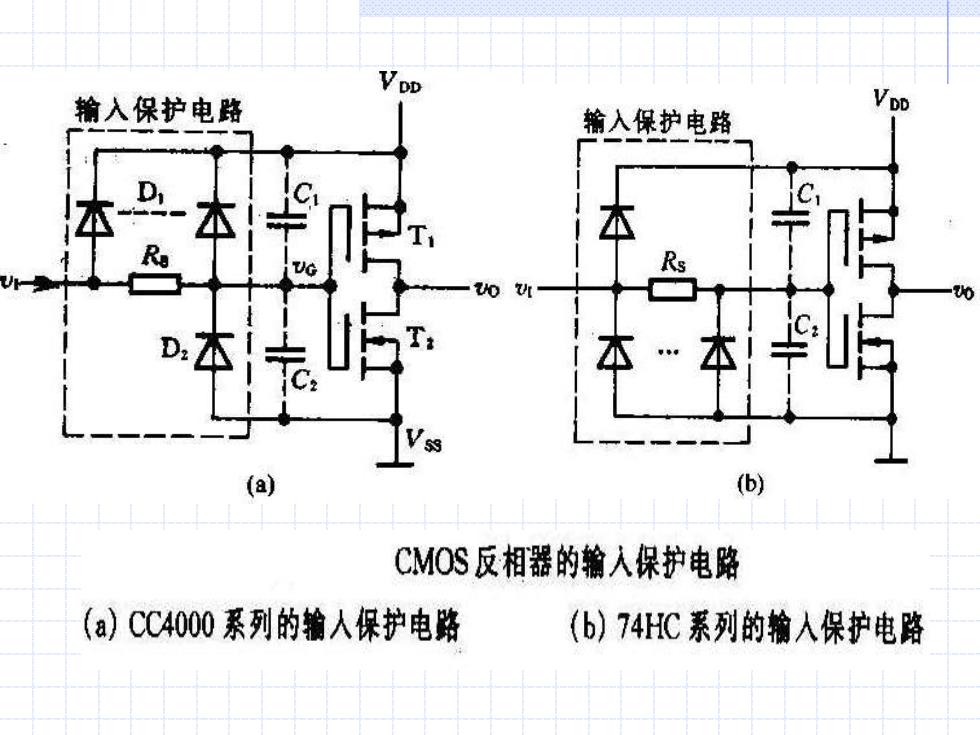

VoD 输入保护电路 输入保护电路 本9. 本 R Rs 本.本 (a) (b) CMOS反相器的输入保护电路 (a)CC4000系列的输人保护电路 (b)74HC系列的输入保护电路

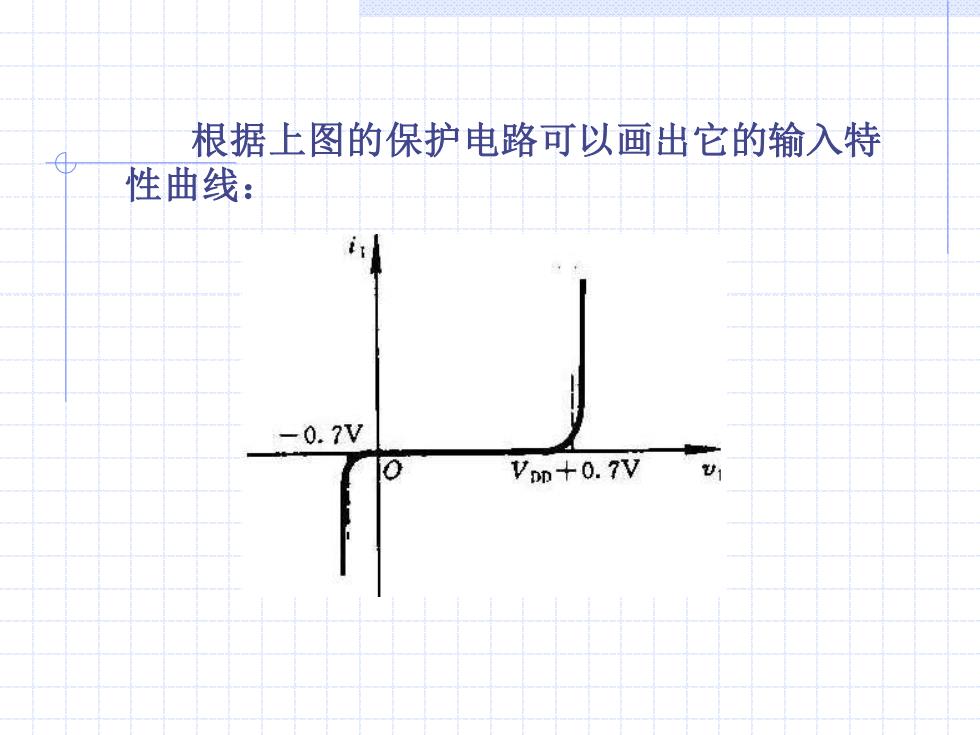

根据上图的保护电路可以画出它的输入特 性曲线： -0.7V Vop+0.7V
根据上图的保护电路可以画出它的输入特 性曲线：
4.CMOS反向器的静态输出特性 1)低电平输出特性 Vol Ta VH=VDD VDp=5V 10V 15V 图2.6.8 vo=VoL时CMOS 图2.6,9CMOS反相器的 反相器的工作状态 低电平输出特性
4.CMOS反向器的静态输出特性 1）低电平输出特性

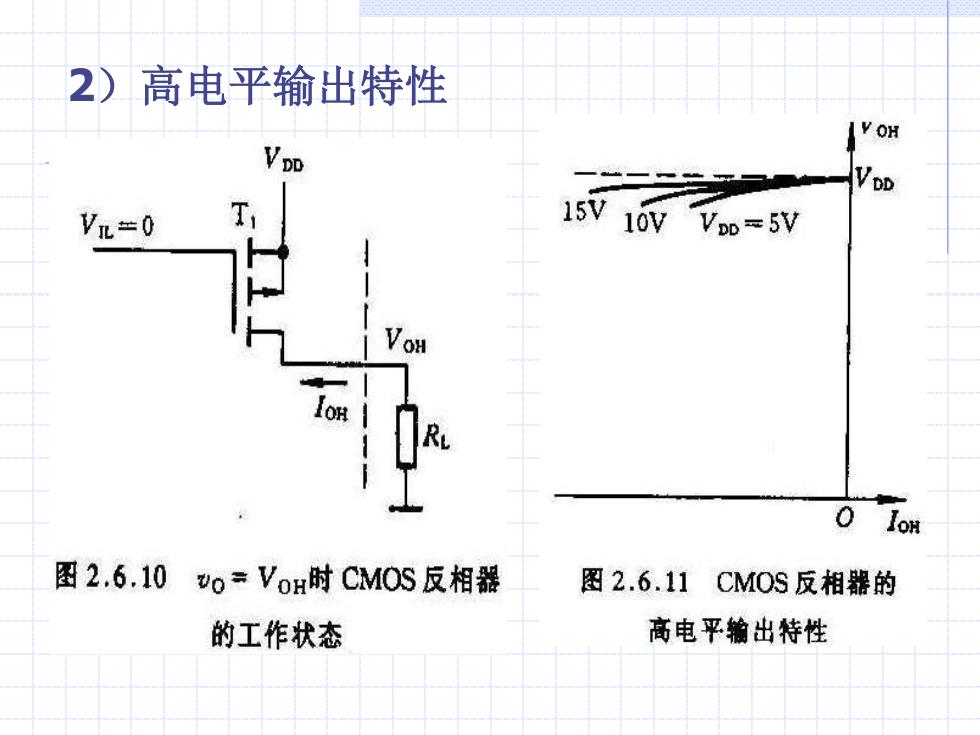

2)高电平输出特性 V OH VpD V=0 T 15V10vV=5V 图2.6.10 vo=VoH时CMOS反相器 图2.6.11CMOS反相器的 的工作状态 高电平输出特性
2）高电平输出特性

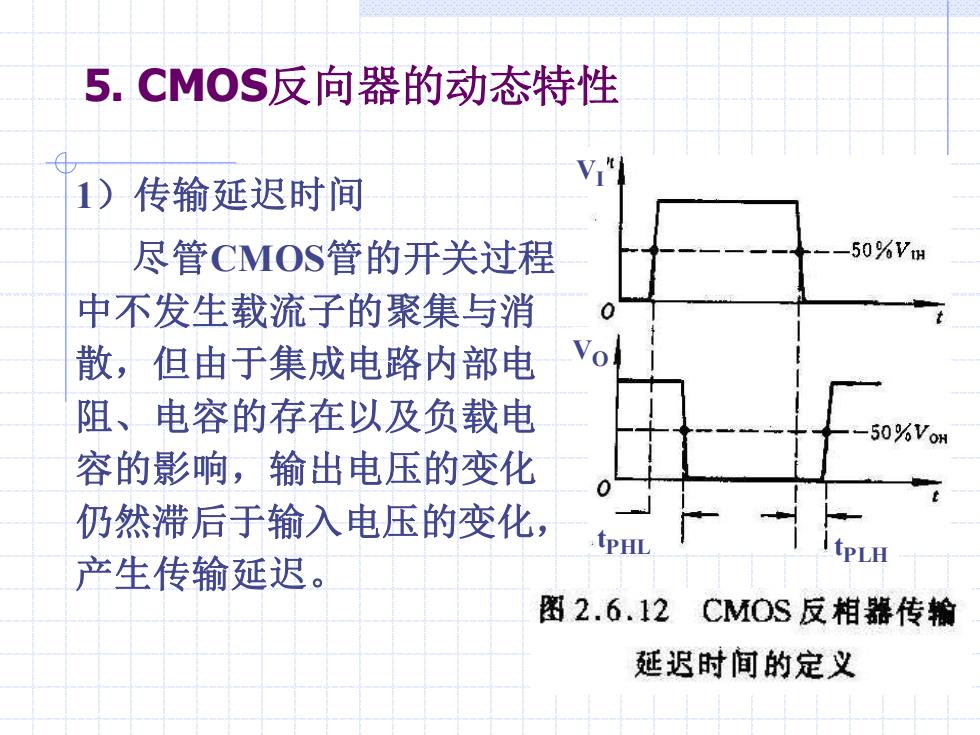

5.CMOS反向器的动态特性 VI" 1)传输延迟时间 尽管CMOS管的开关过程 50%VH 中不发生载流子的聚集与消 散，但由于集成电路内部电 Vo 阻、电容的存在以及负载电 50%VoH 容的影响，输出电压的变化 仍然滞后于输入电压的变化， tPHL PLH 产生传输延迟。 图2.6.12CMOS反相器传输 延迟时间的定义
5. CMOS反向器的动态特性 1）传输延迟时间 尽管CMOS管的开关过程 中不发生载流子的聚集与消 散，但由于集成电路内部电 阻、电容的存在以及负载电 容的影响，输出电压的变化 仍然滞后于输入电压的变化， 产生传输延迟。 VI VO tPHL tPLH
