§2-2{ 图形设备 几个基本概念 二进制位（位）：Bit(Binary digit) 二进制记数法中用1或0表示的、小于2的整数符 号，是二进制数的基本单位，计算机所能存贮 信息的最小单位。 字节：Byte 作为一个单位来处理的一小组相邻的二进制数 位，即若干个i组成之个字节，字节是存贮容 量的单位。 机器字（字： 为一个单元来传送和处理、并可存放在存贮单元 中的一组二进制的数位。即若干个位或几个字节 组成一个字
§ 2-2 图形设备 一、 几个基本概念 二进制位(位) ： Bit (Binary digit) 二进制记数法中用1或0表示的、小于2的整数符 号，是二进制数的基本单位，计算机所能存贮 信息的最小单位。 字节： Byte 作为一个单位来处理的一小组相邻的二进制数 位，即若干个Bit组成一个字节，字节是存贮容 量的单位。 机器字 (字)： 为一个单元来传送和处理、并可存放在存贮单元 中的一组二进制的数位。即若干个位或几个字节 组成一个字
二、计算机的主要性能 字长 指参与运算的数的基本位数，即计算机一次可 处理的二进制数位的数目。它标志着计算精度 ,字长越长，数的表示范围越大，有效数字的 位数越多，数的精度越高。同时字长越长，计 算机处理数据的速度越快。 存贮容量 存贮设备中能够保存的总信息量，一般以字节 为单位表示。 单位换算： 若8个Bit=1个节， 则： ● 1024个字节=210=1KB ● 210KB=1MB(兆) ●210MB=1GB
二、 计算机的主要性能 字长 指参与运算的数的基本位数，即计算机一次可 处理的二进制数位的数目。它标志着计算精度 ，字长越长，数的表示范围越大，有效数字的 位数越多，数的精度越高。同时字长越长，计 算机处理数据的速度越快。 存贮容量 存贮设备中能够保存的总信息量，一般以字节 为单位表示。 单位换算： 若 8 个Bit = 1个节， 则： z 1024个字节 = 210 = 1 KB z 210 KB = 1 MB ( 兆 ) z 210 MB = 1GB
运算速度 用每秒钟执行指令的数量表示。通常用CPU的 主时钟频率来衡量计算机的速度。 主时钟脉冲信号是CPU一切操作的基本时钟和 信号，其周期决定了每一个机器周期所包括的 标准时间间隔。 机器周期是指计算机执行一条指令所花的时间
运算速度 z 用每秒钟执行指令的数量表示。通常用CPU的 主时钟频率来衡量计算机的速度。 z 主时钟脉冲信号是CPU一切操作的基本时钟和 信号，其周期决定了每一个机器周期所包括的 标准时间间隔。 z 机器周期是指计算机执行一条指令所花的时间

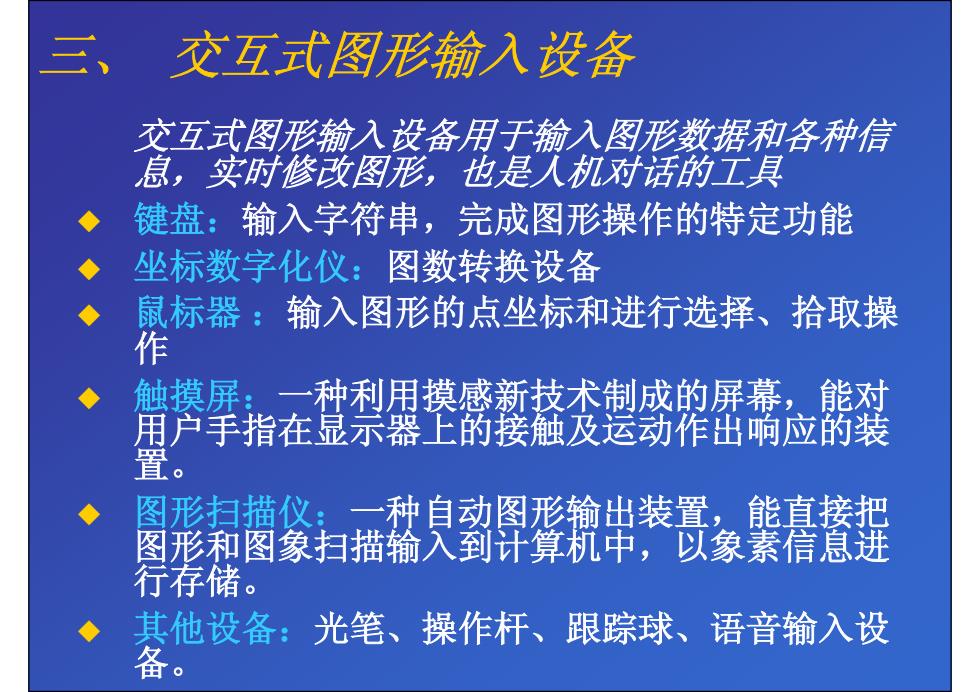

三、交互式图形输入没备 交互式图形输入设备用于输入图形数据和各种信 息，实时修改图形，也是人机对话的工具 键盘：输入字符串，完成图形操作的特定功能 坐标数字化仪：图数转换设备 标器：输入图形的点坐标和进行选择、拾取操 作 触摸屏：一种利用摸感新技术制成的屏幕，能对 户手指在显示器上的接触及运动作出响应的装 置 图形扫描仪：一种自动图形输出装置，能直接把 图形和图象扫描输入到计算机中，以象素信息进 行存储。 其他设备：光笔、操作杆、跟踪球、语音输入设
三、 交互式图形输入设备 交互式图形输入设备用于输入图形数据和各种信 息，实时修改图形，也是人机对话的工具 键盘：输入字符串，完成图形操作的特定功能 坐标数字化仪：图数转换设备 鼠标器 ：输入图形的点坐标和进行选择、拾取操 作 触摸屏：一种利用摸感新技术制成的屏幕，能对 用户手指在显示器上的接触及运动作出响应的装 置。 图形扫描仪：一种自动图形输出装置，能直接把 图形和图象扫描输入到计算机中，以象素信息进 行存储。 其他设备：光笔、操作杆、跟踪球、语音输入设 备
坐标数字化仪 功能 将各种几何图形转换成精确坐标，并直接送 入计算机 输入图形的点坐标 选择菜单 ■ 拾取图形 类型和原理 机械式、超声波式 全电子式：利用电磁感应原理，通过台板上 X、Y方向间隔200微米的平行印刷线，以 及指示器游标上的线圈，产生感应电流，从 而测出最大信号，得出点的座标
坐标数字化仪 z 功能 将各种几何图形转换成精确坐标，并直接送 入计算机 输入图形的点坐标 选择菜单 拾取图形 z 类型和原理 机械式、超声波式 全电子式：利用电磁感应原理，通过台板上 X 、Y方向间隔200微米的平行印刷线，以 及指示器游标上的线圈，产生感应电流，从 而测出最大信号，得出点的座标
