Gen培训系列资料 例题钢压架结构分折及优化设计 例题2.钢框架结构分析及优化设计 概要 本例题通过某六层带斜撑的钢框架结构来介绍MIDAS/Gen的优化设计功能。MIDAS/Gen 提供了强度优化和位移优化两种优化方法。强度优化是指在满足在相应规范要求的强 度下，求出最小构件截面，即以结构重量为目标函数的优化功能。位移优化是针对钢 框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的自动设计功能。 本文主要讲述强度优化设计功能。 此例题的步骤如下： 1.简要 2.建立及分析模型 3.设置设计条件 4.钢构件截面验算及设计 5. 钢结构优化设计 2
例题 钢框架结构分析及优化设计 2 例题2. 钢框架结构分析及优化设计 概要 本例题通过某六层带斜撑的钢框架结构来介绍MIDAS/Gen的优化设计功能。MIDAS/Gen 提供了强度优化和位移优化两种优化方法。强度优化是指在满足在相应规范要求的强 度下，求出最小构件截面，即以结构重量为目标函数的优化功能。位移优化是针对钢 框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的自动设计功能。 本文主要讲述强度优化设计功能。 此例题的步骤如下: 1. 简要 2. 建立及分析模型 3. 设置设计条件 4. 钢构件截面验算及设计 5. 钢结构优化设计
1.简要 本例题介绍MIDAS//Gen的优化设计功能。例题模型为带斜撑的六层钢框架结构。（该例 题数据仅供参考) 基本数据如下： >轴网尺寸：见图1 >柱：HW200x204x12/12 主梁：HM244x175x7/11 次梁：HW200x100x5.5/8 支撑：HWN125x60x6/8 ≥钢材：Q235 》层高：一层 4.5m 二~六层3.0m >设防烈度：8°(0.20g) >场地： II类 >设计地震分组：1组 >地面粗糙度：A >基本风压：0.35KN/m2: >荷载条件：1-5层楼面，恒荷载4.0KN/m2,活荷载2.0KN/m2: 6层屋面，恒荷载5.0KN/m,活荷载1.0KN/m: 1-5层最外圈主梁上线荷载4.0KN/m: 6层最外圈主梁上线荷载1.0KN/m: >分析计算考虑双向风荷载，用反应谱分析法来计算双向地震作用 3
3 1.简要 本例题介绍MIDAS/Gen的优化设计功能。例题模型为带斜撑的六层钢框架结构。(该例 题数据仅供参考) 基本数据如下： 轴网尺寸：见图1 柱: HW 200x204x12/12 主梁：HM 244x175x7/11 次梁：HN 200x100x5.5/8 支撑：HN 125x60x6/8 钢材： Q235 层高：一层 4.5m 二～六层 3.0m 设防烈度：8º（0.20g） 场地： II类 设计地震分组：1组 地面粗糙度；A 基本风压：0.35KN/m 2； 荷载条件：1-5层楼面，恒荷载 4.0KN/m 2，活荷载2.0KN/m 2 ； 6层屋面，恒荷载 5.0KN/m 2，活荷载1.0KN/m 2； 1-5层最外圈主梁上线荷载4.0KN/m； 6层最外圈主梁上线荷载1.0KN/m； 分析计算考虑双向风荷载，用反应谱分析法来计算双向地震作用

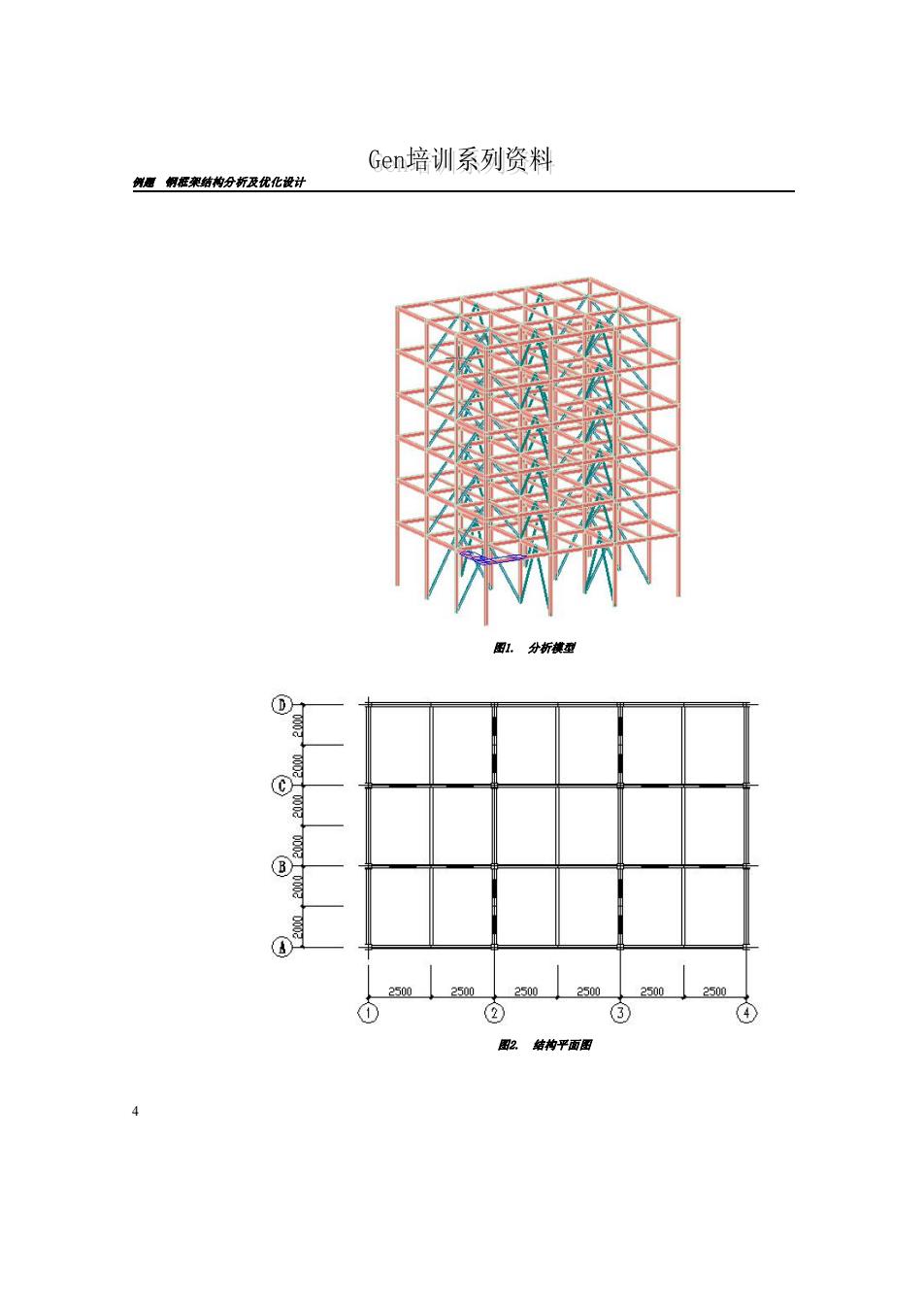

Gen培训系列资料 例通钢E架结构分新及优化设计 图. 分析棋型 ① ⑧ ④ 2500 2500 2500 2500 2500 2500 ① ② ③ 图2 结构平面 4
例题 钢框架结构分析及优化设计 4 图1. 分析模型 图2. 结构平面图

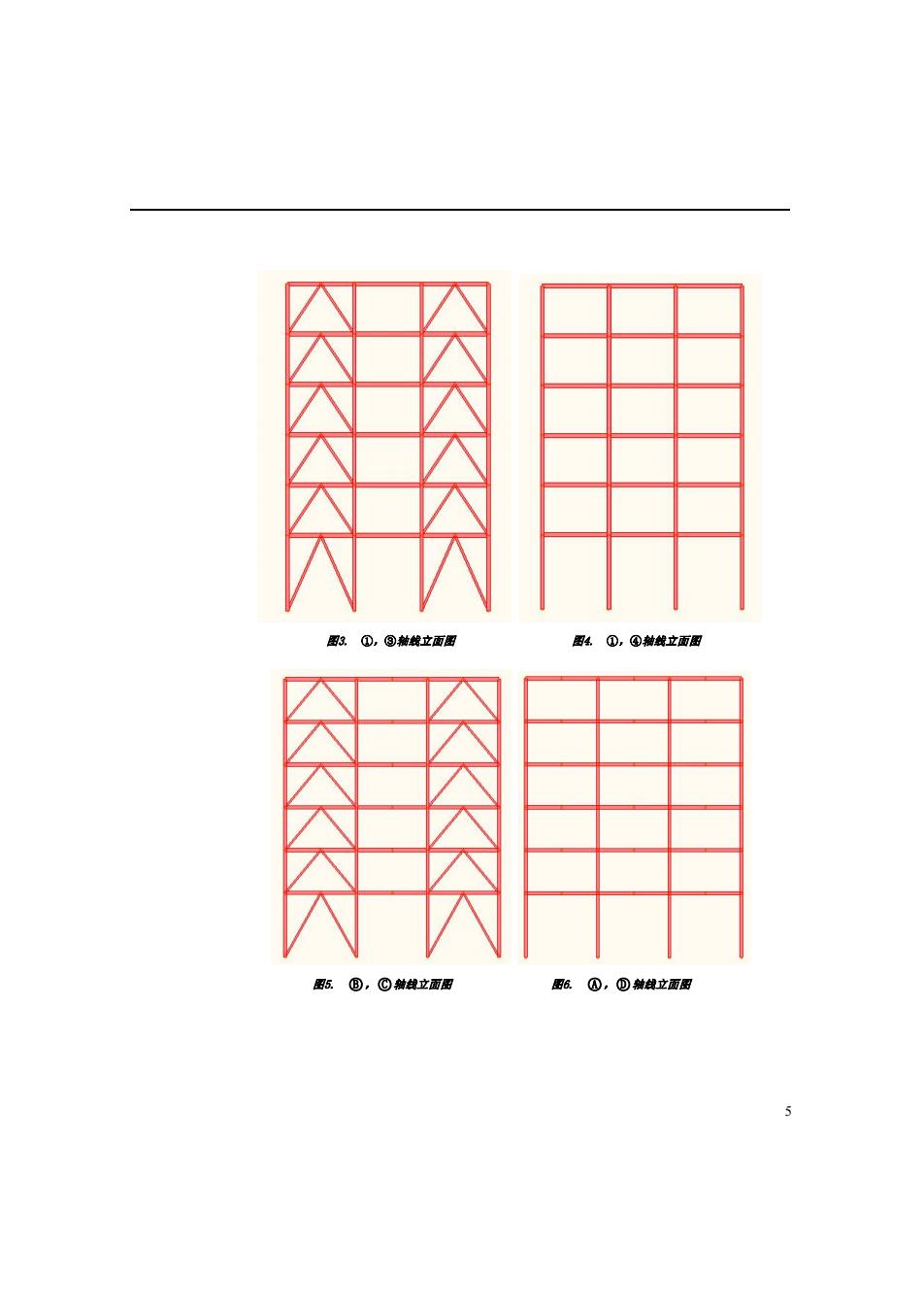

图3①，③轴线立面图 图4①，④轴线立面图 5。®，©轴线立面园 6①，①轴线立面图 5
5 图3. ①，③轴线立面图 图4. ①，④轴线立面图 图5. ○B ，○C 轴线立面图 图6. ○A ，○D 轴线立面图
